PARA SERIE ARIA Y ISOLA: Coloque la palanca (1) sobre
el vástago de válvula (2). Entonces ponga el tornillo de
presión (3).

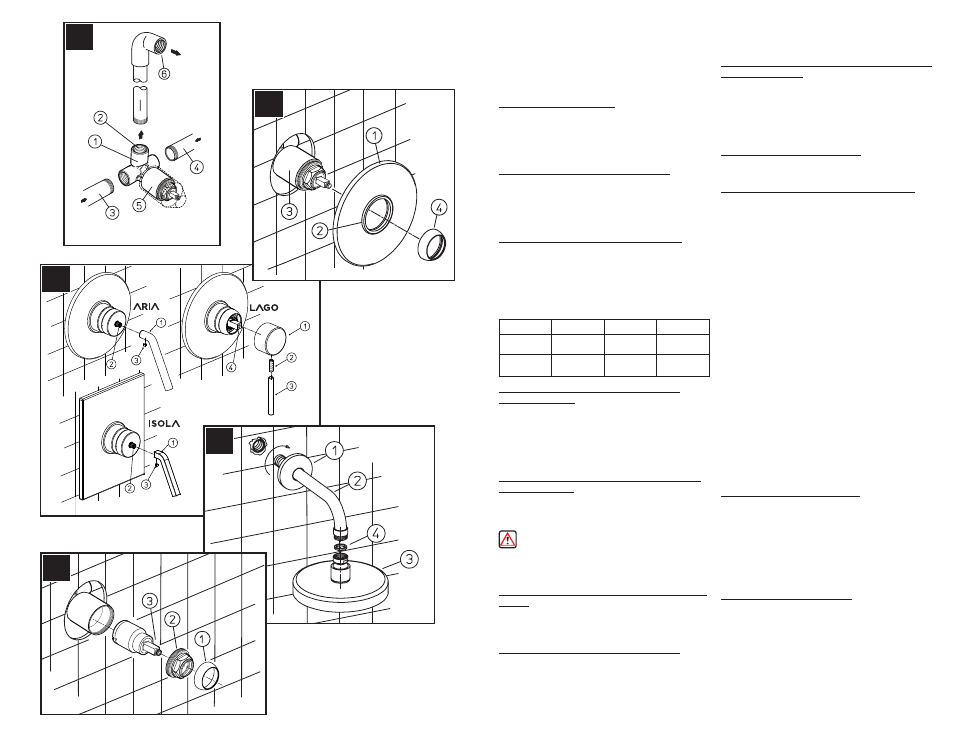

8 BRAZO E INSTALACIÓN DE LA CABEZA DE
LA DUCHA (Fig.D)
Instale el excedente del reborde del brazo de la ducha (1) el
brazo de la ducha (2). Coloque el reborde firmemente contra
la pared. Aplique la cinta del fontanero de PTFE a ambos
extremos del brazo de la ducha (2) según las instrucciones
del fabricante. Atornille la cabeza de la ducha (3) al brazo de
la ducha (2), colocando la arandela (4) mientras tanto.
9 CÓMO ACTIVAR LA UNIDAD
Abra el suministro de agua fría y caliente, luego verifique que
no hay fugas por
10 SUSTITUCION DEL CARTUCHO (Fig.E)
(cerrar la instalación hídrica) Si llega a ser necesario substituir
el cartucho desatornille la palanca (1) del cubo de la palanca
(2), y quite el tornillo de la comida. Desatornille el casquillo
(3) y la tuerca (4) toma hacia fuera el cartucho (5). A montar
proceda en orden reversa.
Español: Gracias por haber comprado este producto Price
Pfister. Todos los productos Price Pfister están diseñados
cuidadosamente y son sometidos a pruebas en la fábrica para ser
utilizados sin problemas bajo condiciones normales. Este producto
es fácil de instalar con herramientas básicas y nuestras instrucciones
ilustradas fáciles de seguir. Si usted tiene cualesquiera preguntas
con respecto a este producto, vea el Info en la página anterior.
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente
todas las instrucciones. Price Pfister recomienda llamar a un
profesional si no se está seguro acerca de cómo instalar este
producto. Este producto debe instalarse de acuerdo a los
códigos de plomería y de construcción locales y estatales.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las
válvulas de suministro de agua. Generalmente se encuentran
debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie
completamente la superficie del fregadero.
3 INSTRUCCIONES PARA EL MONTAJE
En caso de presiones de ejercicio superiores a 5 BAR
(75 PSI), se aconseja el uso de un reductor de presión.
ATENCIÓN! Para permitir la salida de eventuales residuos
del cuerpo del grifo, desmontar el regulador de flujo (Fig.C).
Abrir la alimentacióny comprobar el funcionamiento correcto
del grifo y elcierre de todos los componentes. Volver a montar
el reguladorde flujo procediendo en el sentido inverso.
4 INSTALACIÓN DEL BALANCE DE LA
PRESIÓN (Fig.A)
Instalar en la pared el cuerpo del grifo (1) con la salida de
la ducha hacia arriba, enlazar la alimentación del agua
caliente con la entrada izquierda y la alimentación del agua
fría con la entrada derecha. La profundidad de empotrado
(2) en la pared (incluso el revestimiento) debe respetar las
indicaciones indicadas en la protección de plástico (1).
5 CONEXIONES DE SALIDA PARA DUCHA ÚNI-
CAMENTE (Fig.A)
Conecte la cañería de salida de la ducha (2) al cuerpo de
la válvula (1). Conecte el codo para tubo (6) (no incluido) al
extremo de la cañería.
ADVERTENCIA Conexiones para cañerías de hierro:
Al instalar conectores roscados, utilice sellador para
roscas o cinta para plomero de PTFE, de acuerdo con las
instrucciones del fabricante.
6 COLOCAR EL REBORDE PARA ACABADO
(Fig.B)
Coloque el reborde del ajuste (1) con la junta del caucho (2)
sobre el cuerpo de válvula (3) y resbale a ras hacia el final
de la pared.
7 ACCESORIO DE LA PALANCA (Fig.C)
PARA SERIE LAGO: El eje de la manija del lugar (1) en el
vástago de válvula (4) y asegure con el tornillo de presión
(2) (sobre no apriete). Entonces atornille la palanca (3)
encendido a la punta trasera del tornillo de presión (sobre
no apriete).
PRECAUCIÓN: Mantenimiento
CÓMO DESARMAR
1. El almacén donde compró su grifo podría tener repuestos
disponibles.
2. Cuando no hay repuestos disponibles, sírvase escribir o
llamar al departamento de servicio al consumidor de Price
Pfister.
3. Siempre antes de efectuar algún trabajo en su grifo,
cierre el agua y elimine la presión.
NOTA: Cuidado del Acabado
Instrucciones para limpieza:
Para limpiar y hacer brillar las manijas y el acabado decorativo
use solamente un paño suave y húmedo. El uso de pulidores,
detergentes, limpiadores abrasivos, solventes orgánicos o ácidos
puede provocar daños. ¡El uso de algo más que un paño suave
y húmedo invalida nuestra garantía!
Acabados especiales:
Los productos con acabados que contienen porcelana u otras
substancias similares no son aceptables para áreas públicas ni
para usos comerciales. ¡Su instalación bajo tales circunstancias
es bajo el riesgo del usuario!
Alimentación Aconsejada Máxima Minima
Temperatura
agua caliente
65 Cº (150F) 80 Cº (175F) 15 Cº (60F)
Presión de
ejercicio
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
