7

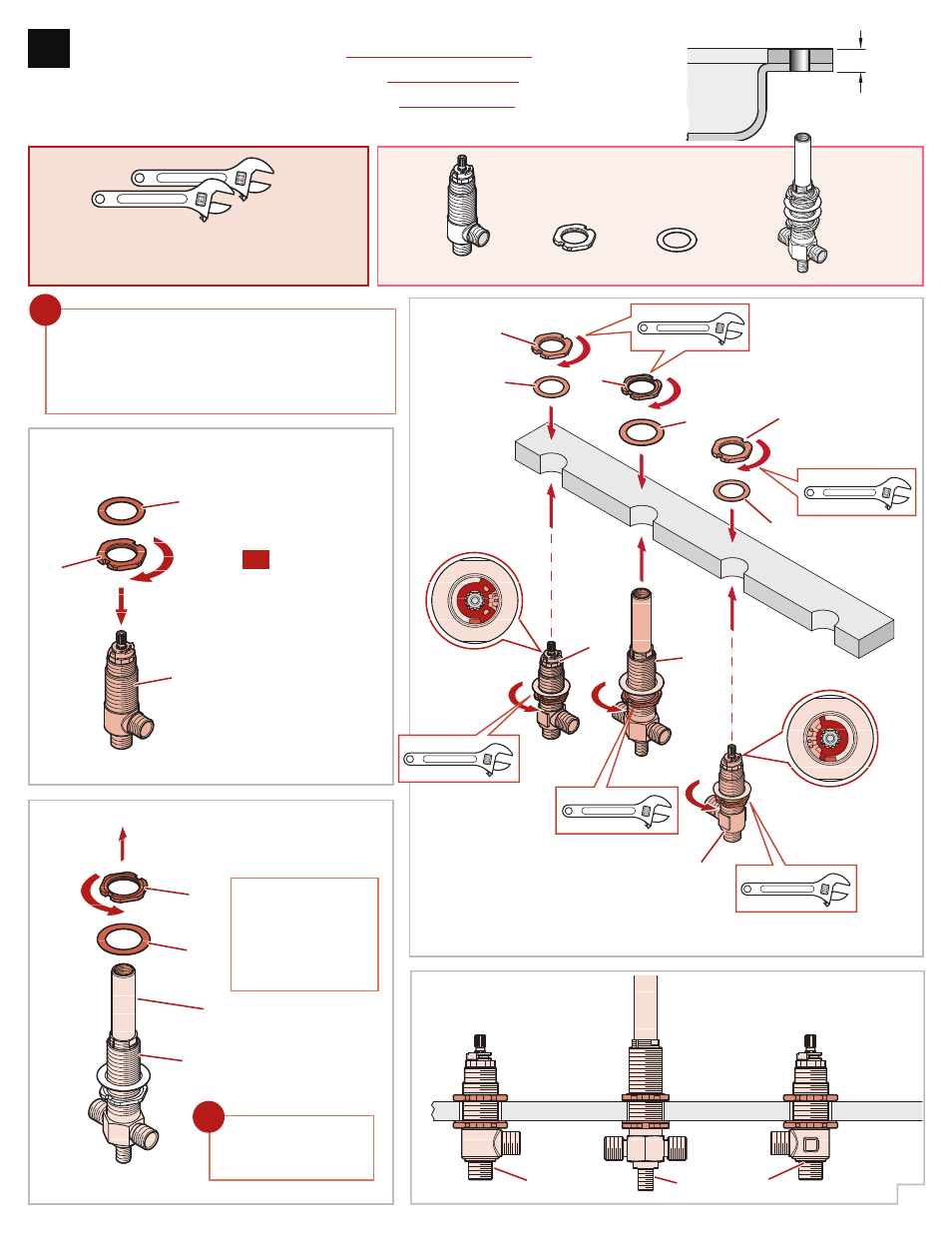

OPTION 2: Install Faucet Onto a

Thick Unfinished Surface

OPCIÓN 2: Instale el Grifo Sobre Una

Superficie Gruesa

OPTION 2 : Installer le Robinet sur une

Surface Épaisse

Save Components.

Reserve los componentes.

Conservez les composants.

Pfister™ Stem Extension Kit 974-375 must be used (order
separately).

Un estuche de extensión 974-375 de Pfister™ debe ser utilizado (orden
por separado).

En cas le Kit Extension de Tige 974-375 de Pfister™ doit être utilisé
(ordonner séparément).

¡

¡

Disassemble Valves

Desensamble las válvulas

Démontez les valves

Disassemble Main Body

Desensamble el Cuerpo Principal

Démontez le Mécanisme Principal

Hot & Cold

Caliente y fría

Chaud et froid

x2

Adjustable Wrenchs
Llaves ajustable
Clés à mollette

COLD

FRÍA

FROID

COLD

FRÍA

FROID

HOT

CALIENTE

CHAUD

HOT

CALIENTE

CHAUD

8

Pull the Spout Tube to

the maximum position.

Tire el tubo del surtidor a
la posición máxima.

Tirez le tube de bec à la
position maximum.

8C

1 3/8” - 2 3/4”

(35 - 70 mm)

8A

8B

8D

E

A

(x2

)

B

(x4

)

C

(x4

)

B

C

E3

E2

C

B

A

E1

A

C

B

A

E3

E2

E1

A

A

E

Spout Tube

Tubo del surtidor

Tube du bec
