Pfister WR2-700C User Manual

Page 5

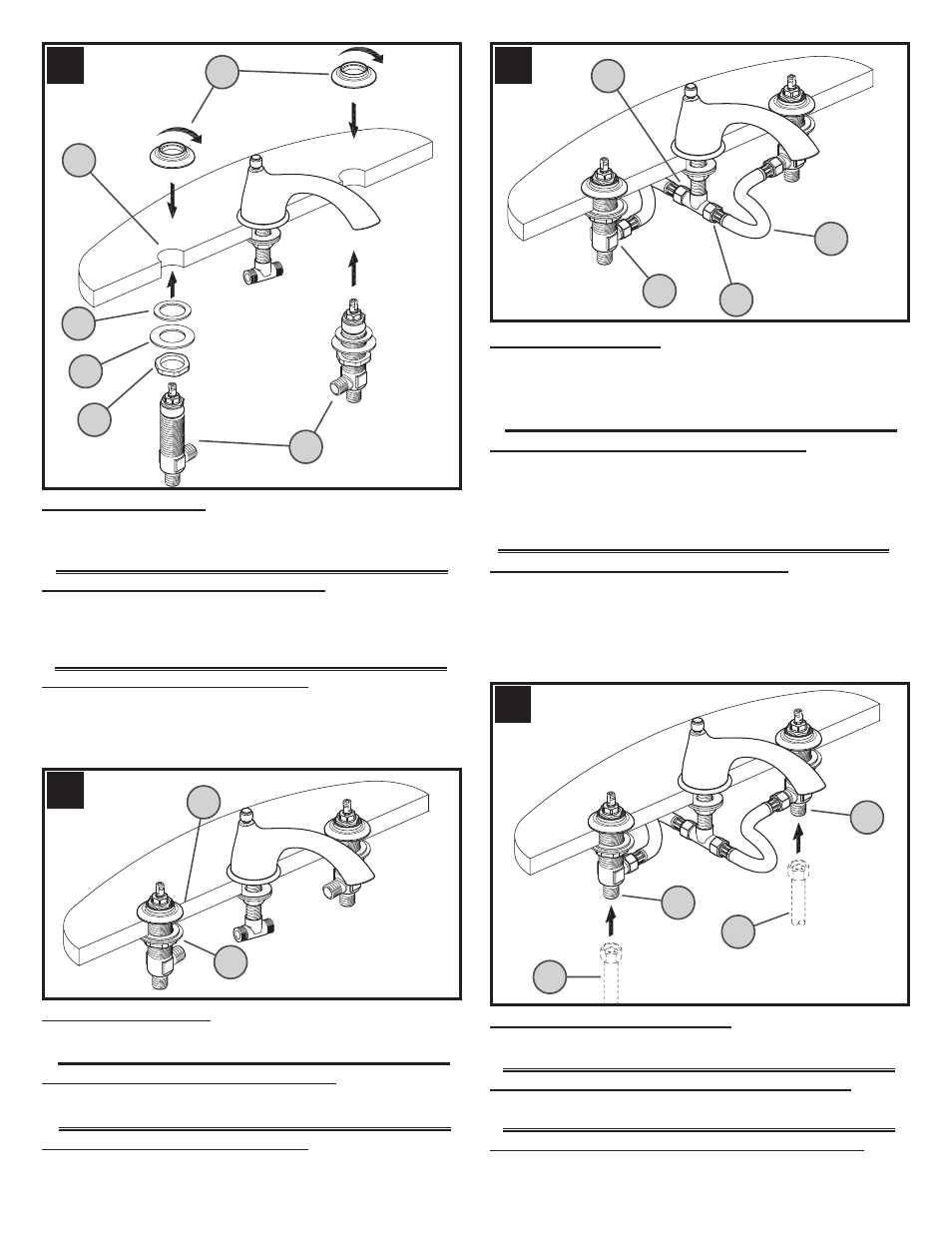

8 VALVE ATTACHMENT

Place rubber washer (8A), metal washer (8B) and mounting nut (8C) onto valve body

(8D). From underneath the tub, insert valve body (8D) through mounting holes (8E).

From above, thread flange (8F) onto valve stems (8D).

10 HOSE CONNECTIONS

Connect the flexible water supply hoses (10A) to the bottom of valve bodies (10B),

as shown. Align T-tube (10C) in a position which will allow maximum clearance to

connect hoses. Carefully bend the hoses to fit available space. Carefully thread the

hose couplings (10D) to the sides of the T-tube.

9 VALVE INSTALLATION

Tighten mounting nut (9A), so that the flange (9B) sits flush to the surface of work-

ing area.

11 WATER SUPPLY CONNECTIONS

Connect water supply lines (11A) to faucet inlets (11B). (Supply lines and fittings

are not included).

8 Español: ACCESORIO DE LA VÁLVULA

Coloque la arandela de goma (8A), la arandela de metal (8B) y la tuerca de montaje

(8C) sobre cuerpo de válvula (8D). Desde abajo de la tina, introduzca el cuerpo de

la valvula (8D) a través de los agujeros de montaje (8E). Desde arriba, rosque el

reborde (8F) sobre los vástagos de válvula (8D).

10 Español: CONEXIONES DE LA MANGUERA

Conecte las mangueras de fuente flexibles (10A) al fondo de los cuerpos de válvula

(10B). Alinee el T-tubo (10C) en una posición que permita que la separación máxima

conecte las mangueras. Doble cuidadosamente las mangueras para caber el espacio

disponible. Rosque cuidadosamente los aropladores de la manguera (10D) a los

lados de el T-tubo (10C).

9 Español: INSTALACIÓN DE LA VÁLVULA

Apriete la tuerca de montaje (9A), de modo que el reborde (9B) se siente a ras a la

superfice del fregadero.

11 Español: CONEXIONES DE SUMINISTRO DE AGUA

Conecte las líneas del suministro de agua (11A) a las entradas del grifo (11B). (Las

líneas de suministro y las guarniciones de fuente no son incluidas).

8 Français : ATTACHEMENT DE VALVE

Placer une rondelle en caoutchouc (8A), rondelle en métal (8B) et écrou de montage

(8C) sur le corps de valve (8D). Depuis le dessus du baquet, insérer les corps de

robinets (8D) dans les trous de montage (8E). D'en haut, filetez la bride (8F) sur

des tiges de valve (8D).

10 Français : RACCORDEMENTS DE TUYAU

Reliez les tuyaux d'approvisionnement flexibles (10A) au fond des corps de

valve (10B). Alignez le T-tube (10C) en position qui permettra au dégagement

maximum de relier des tuyaux. Pliez soigneusement les tuyaux pour adepter l'espace

disponible. Filetez soigneusement les accouplements de tuyau (10D) aux côtés du

T-tube (10C).

9 Français : INSTALLATION DE VALVE

Serrez l'écrou de support (9A), de sorte que la bride (9B) se repose à affleurement

sur la surface de l'évier.

11 Français : RACCORDEMENTS DES ARRIVÉES D’EAU

Reliez l’arrivée d’eau (11A) aux entrées du robinet (11B). (Tuyaux d’arrivée d’eau

et garnitures ne sont pas incluses).

10C

11B

11A

10B

10D

10A

11B

11A
