Pfister WR2-700C User Manual

Page 4

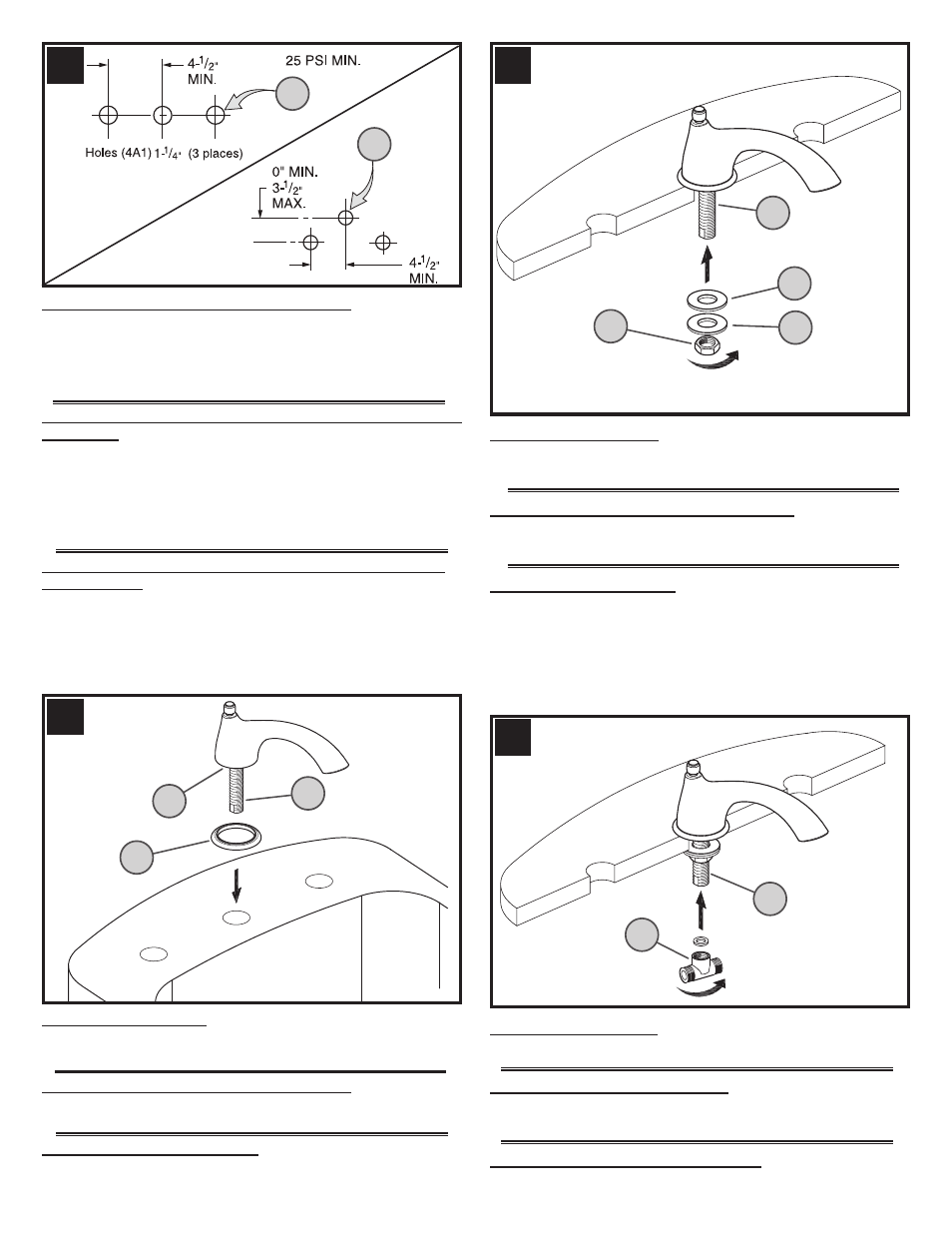

5 SPOUT ATTACHMENT

Be sure that flange (5A) is placed on the bottom of spout body (5B). Insert spout

shank (5C) throught the center hole of sink.

6 SPOUT INSTALLATION

From underneath, place rubber washer (6A) and metal washer (6B) onto spout shank

(6C) and tighten with mounting nut (6D).

7 T-TUBE ATTACHMENT

Thread the T-tube (7A) onto spout shank (7B) until it is completely seated.

4 RECOMMENDED COMPONENT LOCATIONS

A) IN-LINE INSTALLATION

4-1-2" minimum spacing between holes (4A1).

B) OFFSET INSTALLATION

Hole offset should be a minimum of 0" to 3-1/2". Hole offset should be a minimum of

4-1/2" (4B1). NOTE: RECOMMENDED ALL HOLES 1-1/4" DIAMETER.

5 Español: CÓMO COLOCAR EL CONDUCTO

Asegúrese de colocar el reborde (5A) en la parte inferior del cuerpo del conducto (5B).

Introduzca el vástago del conducto (5C) en el agujero central del fregadero.

6 Español: CÓMO INSTALAR EL CONDUCTO

Desde abajo, coloque la arandela de goma (6A) y arandela del metal (6B) en el vástago

del conducto (6C) y apriétela con la tuerca para montaje (6D).

7 Español: CONECTAR EL T-TUBO

Rosque el T-tubo (7A) sobre el vástago del conducto (7B) hasta que se asienta

totalmente.

4 Español: COLOCACION RECOMENDADA PARA LOS COM-

PONENTES

A) LA INSTALACIÓN DEL GRIFO EN LÍNEA

4-1-2" mínimo de espacio entre los orificios (4A1)

B) INSTALACIÓN ACODADA

La distancia fuera de línea entre orificios devera ser un mínimo de 0" a un máximo de

3-1/2. La distancia en línea entre orificios devera ser de un mínimo de 4-1/2" (4B1)

NOTA: RECOMENDADO PARA TODO ORIFICIO DE 1-1/4" DE DIÁMETRO.

5 Français : MONTAGE DU BEC

S’assurer que la bride (5A) est placé au bas du corps de bec (5B). Introduire la tige

du bec (5C) dans le trou central du lavabo.

6 Français : POSE DU BEC

Depuis le dessous, placer une rondelle en caoutchouc (6A) et rondelle en métal (6B)

sur la tige de bec (6C) et serrer au moyen de l’écrou de fixation (6D).

7 Français : ATTACHEMENT DE T-TUBE

Filetez le T-tube (7A) sur la tige de bec (7B) jusqu’à ce qu’il soit complètement posé.

4 Français : EMPLACEMENTS RECOMMANDÉS POUR LES

COMPOSANTS

A) INSTALLATION EN LIGNE

Un minimum de 4-1-2" pounces d'espace entre les trous (4A1).

B) INSTALLATION EN DÉCALAGE

Le décalage du trou devrait être compris entre un minimum de 0 po et un maximum

de 3-1/2 po. Le décalage du trou devrait être un minimum de 4-1/2 po (4B1).

REMARQUE : IL EST RECOMMANDES QUE TROS LES TROUS SOIENT DE 1-1/4.

4B1

4A1
