ESPAÑOL
E
S
P
A
ESP
A
ÑÑ
O
L
OL
8
9
10
11
12

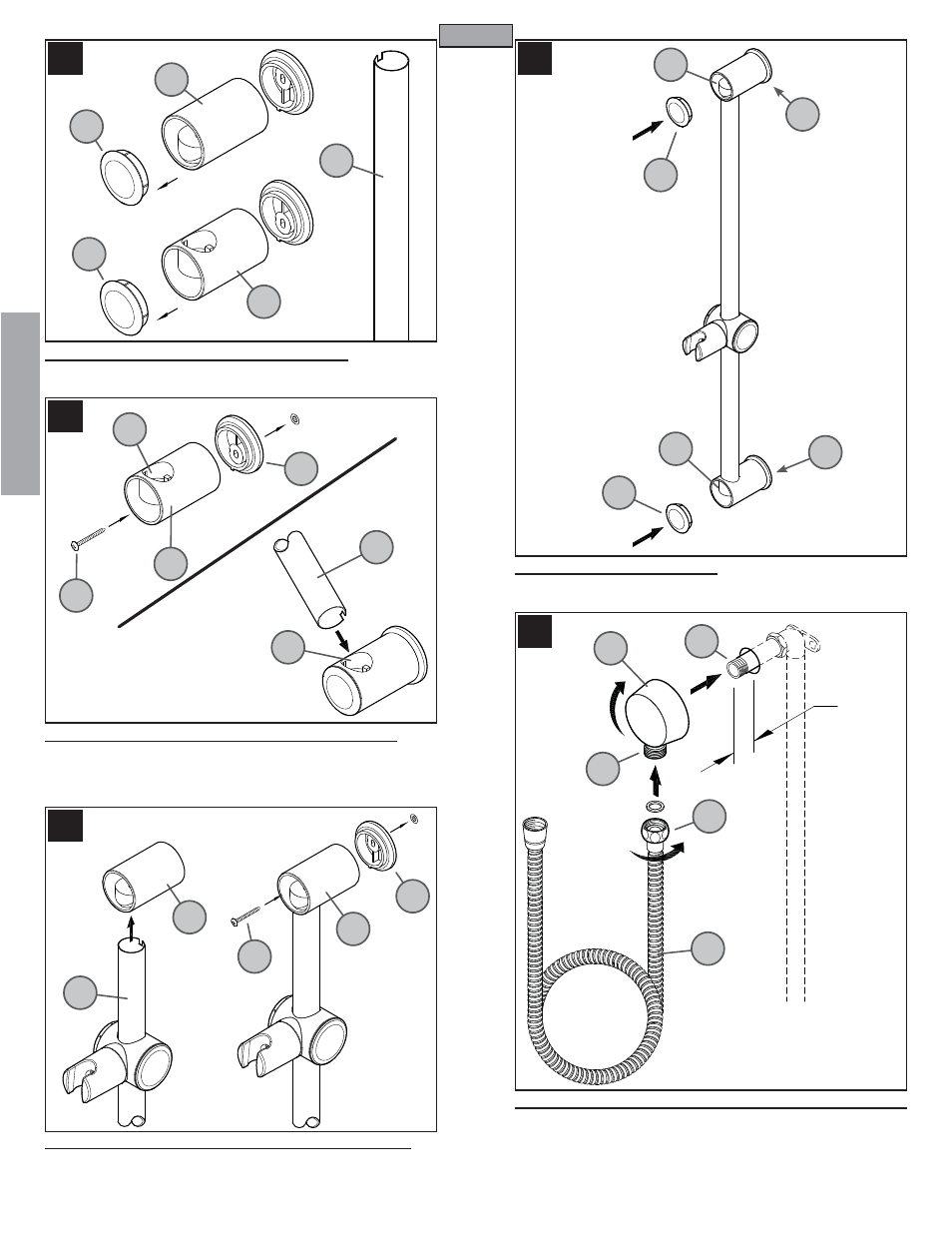

8 PREPARACIÓN DE LA BARRA CORREDIZA
Quite los postes (8A) de las barras corredizas (8B). Retire el botón decorativo (8C) de
los postes (8A).
9 INSTALACIÓN DEL POSTE INFERIOR Y LA BARRA
Oriente el poste inferior (9A) de manera que la boquilla de apoyo (9B) apunte hacia
arriba. Inserte el tornillo de montaje (9C) a través del agujero en el poste inferior (9A) y
la brida posterior (9D) y apriételo hasta que quede a ras con la pared. ¡No apriete en
exceso! Inserte un extremo de la barra (9E) en la boquilla de apoyo (9B).
10 INSTALACIÓN DEL POSTE SUPERIOR Y LA BARRA
Inserte el poste superior (10A) en el otro extremo de la barra (10B). Inserte el tornillo de
montaje (10C) a través del agujero en el poste superior (10A) y la brida posterior (10D)
y apriételo hasta que quede a ras con la pared. ¡No apriete en exceso!
11 INSTALACIÓN DEL BOTÓN
Inserte el botón decorativo (11A) en los postes (11B). Aplique un grano pequeño de
silicón alrededor del borde externo donde el poste resuelve la pared (11C).
12 INSTALACIÓN DEL CODO DE OREJAS Y LA MANGUERA
Aplique cinta para plomero de PTFE a ambos extremos del niple del tubo (12A) (no
incluido). Atornille el niple del tubo (12A) en el codo dentro de la pared. El niple del tubo
(12A) debe sobresalir 1 / 4 pulg. a 3 / 8 pulg. de la pared acabada. Atornille el codo de orejas
(12B) al niple del tubo (12A) y apriételo hasta que el codo quede correctamente situado
y a ras con la pared acabada. Conecte la manguera (12C) en la salida de el codo de
orejas (12D) girando el accesorio de la manguera metálica (12E).
6
8A
9A
10C
11B
12C
8B
8C
8C
8A
9B
9C
9D
9E
9B
10A
10A
10D
10B
11A
11B
11A
12A
12B
12D
12E
1 /
4
” - 3 /
8
”
11C
11C
