FRANÇAIS

FRAN

AIS

INSTALLATION DE ROBINET

Merci d’avoir acheté ce produit Price Pﬁster. Tous les produits Price Pﬁster sont fabriqués
avec soin et contrôlés à l’usine pour offrir une longue durée de service sans problème
dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un
outillage de base et de nos illustrations très claires. Pour toute question concernant ce
produit, appeler le 1-800-Pfaucet (1-800-732-8238).

1 AVANT DE PROCÉDER À LA POSE

AVERTISSEMENT : lire attentivement toutes les instructions avant de procéder à

la pose. Price Pﬁster recommande de faire appel à un professionnel en cas d’incertitude
quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.

2 COUPURE DE L’ARRIVÉE D’EAU

Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent
généralement sous le lavabo ou à côté du compteur d’eau. En cas de remplacement
d’un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de
ce dernier.

3 OUTILLAGE RECOMMANDÉ

•Mastic de plombier

•Tournevis plat

•Pince

•Clй а molette

•Lampe de poche

•Chiffon

L’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres
outils.

4 VÉRIFICATION DU CONTENU DE LA BOÎTE

Lors de l’ouverture de la boîte, vériﬁer qu’elle contient toutes les pièces suivantes :

A Corps du Bec

B Corps de Bonde

C Tige de Levage

D Long e’crou

E Rondelle Métallique

F Base du joint

G Appuyee sur l’applique

H Plaque de masticage de montage

Si l’une quelconque de ces pièces manque, bien vouloir contacter le département
du service après-vente de Price Pﬁster au 1-800-Pfaucet (1-800-732-8238).

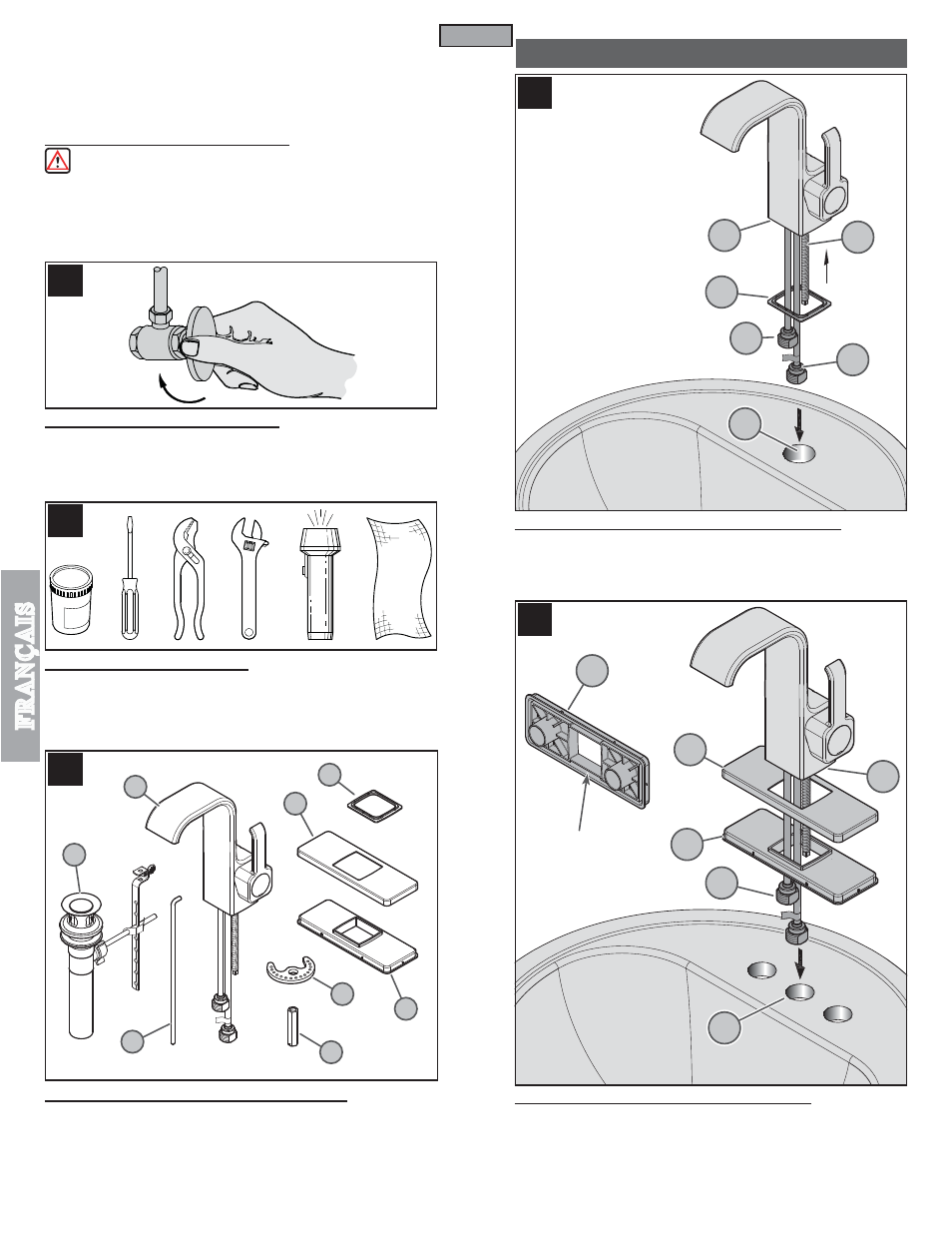

5 INSTALLATION DU CORPS DE LA COMMANDE

Appliquer un cordon de mastic de plombier dans la rainure qui longe le bord extérieur
de le bague (5A). Place bague (5A) sous la base du corps du bec (5B). De l’évier ci-
dessus, mettre le tige ﬁletée de montage (5C) les tubes d’arrivée (5D) du mitigeur en
place avec précaution dans le trou (5E) central de l’évier.

6 POSE DU ROBINET AVEC DE L’APPLIQUE

S’assurer que la plaque de masticage en plastique (6A) est appuyée sur l’applique
(6B). Appliquer un cordon de mastic de plombier dans la rainure qui longe le bord
extérieur de la plaque de masticage (6A). Installez la plaque de surface (6B) et la
plaque à mastic (6A) sur le base du bec (6C). La manette et le bec étant tournés vers
l’avant, mettre les tubes d’arrivée (6D) du mitigeur en place avec précaution dans le
trou central de l’évier (6E).

RAINURE

INFÉRIEURE
