FRANÇAIS
11
12
19701 DaVinci
Lake Forest, CA 92610
Phone: 1-800-Pfaucet
www.pricepfi ster.com
ATTENTION : entretien
DÉMONTAGE
1. Il se peut que les pièces de rechange soient disponibles dans le magasin
dans lequel le mélangeur a été acheté.
2. Lorsque des pièces de rechange ne sont pas disponibles, bien vouloir
contacter le département du service après-vente de Price Pfi ster par
courrier ou par téléphone.
3. Toujours couper les arrivées d’eau et dépressuriser avant de travailler
sur le mélangeur.
1–800–PFAUCET (1–800–732–8238)
Pour les renseignement concernant le
service san frais de Pfaucet, appelez 1–800–
PFAUCET (1–800–732–8238) appel ou visite
www.pricepfi ster.com
• Aide pour le montage
• Rensignements sur l’entretien et la garantie

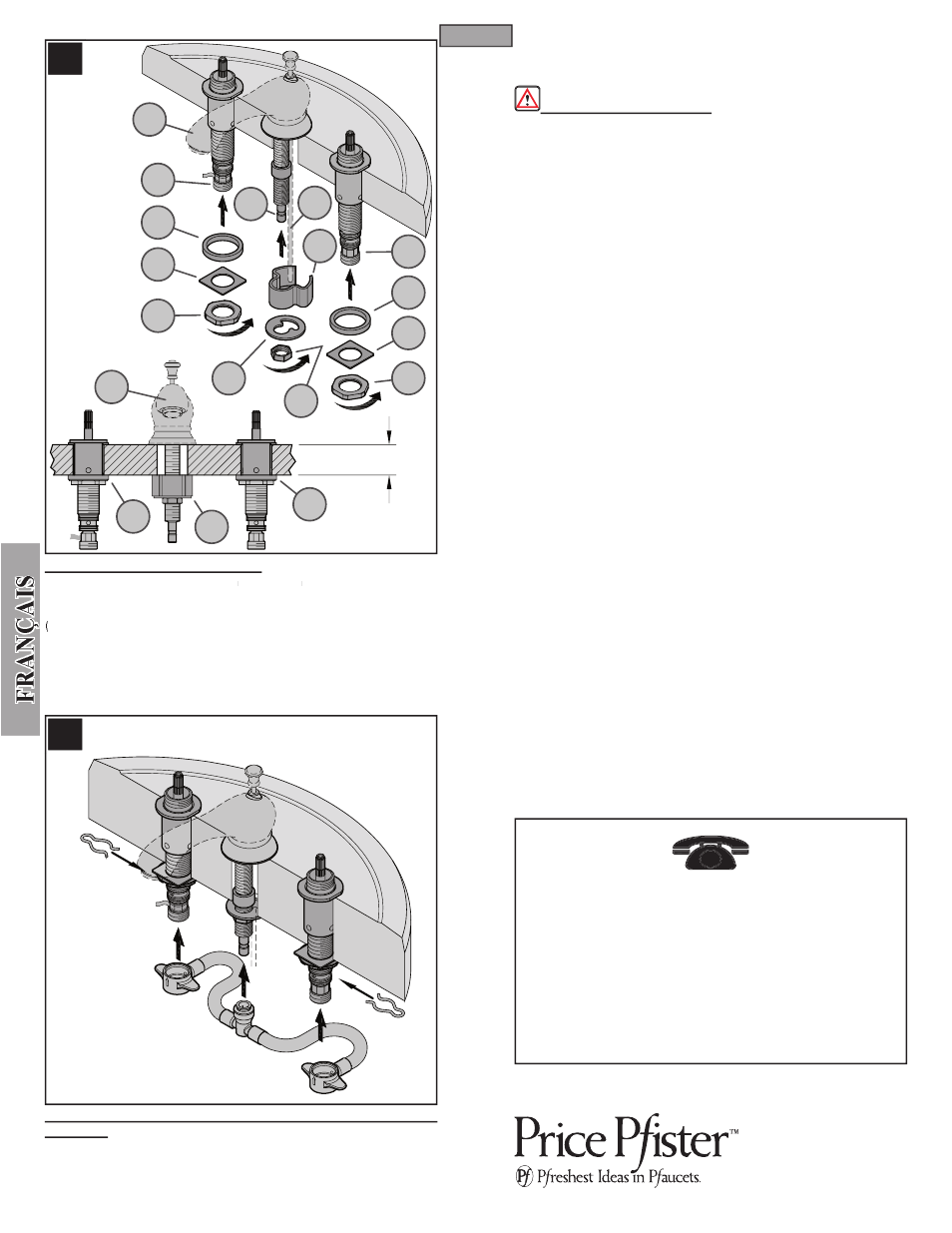

11 CONDITION DE L’EXTENSION
Si l’épaisseur de la plage est entre 1 1 /
2
// po. et 2 1 /
16
// po., utilisez des rondelles
d’espacement (11A) et une rondelle de butée (11B). Par-dessous l’évier/lavabo, placez
les rondelles d’espacement (11A) et la rondelle carrée (11C) sur la tige du robinet vanne
11D), puis serrez avec un écrou de montage (11E). Placez la rondelle de butée (11B)
et la rondelle de montage (11F) sur la tige du robinet vanne (11G) et serrez à la main
avec un écrou de montage (11H). Alignez la tige de levage (11J) avec la fente sur la
rondelle de montage (11F). Assurez-vous que robinet (11K) est centré et qu’il est tourné
vers l’avant, puis serrez l’écrou de montage (11H) jusqu’à ce que le robinet (11K) soit
solidement fi xé sur l’évier/lavabo.
12 RACCORDEMENT DES TUYAUX AU CORPS DU
ROBINET
Installez les tuyaux par-dessous l’évier/lavabo. Prière de vous référer aux instructions
d’installation d’origine de la Série 49.
Procédez à toutes les autres installations de robinets.
10
11D
11A
11C
11E
11D
11A
11C
11E 11F
11B
11H
11G
11B
11A
11A
11J
11K
11K
1 1 / 2 ” TO 2 1 / 16 ”
