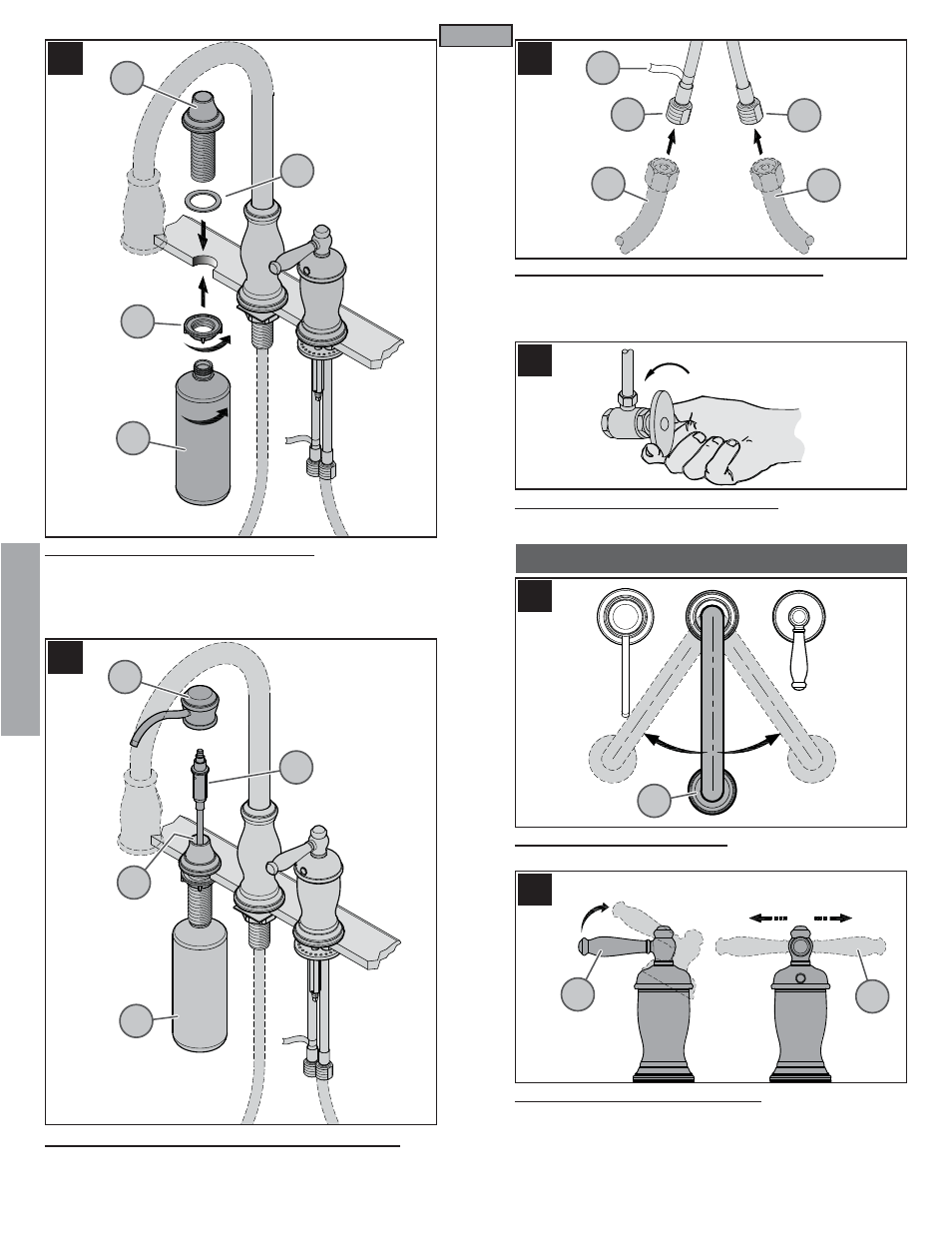

FONCTIONNEMENT DES ROBINETS
14 MISE EN SERVICE DU MÉLANGEUR
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérifi er le dessus et le
dessous du lavabo pour voir s’il y a des fuites.
15 FONCTIONNEMENT DU BEC
Le bec (15A) peut pivoter dans n’importe quel sens autour du corps du mitigeur.
16 FONCTIONNEMENT DU ROBINET
Le relevage de la manette (16A) active le robinet pour permettre à l’eau de couler. Le
débit augmente au fur et à mesure que l’on relève la manette (16A). Lorsqu’on tourne
la manette (16A) dans le sens antihoraire, la température de l’eau baisse jusqu’à ce que
celle-ci soit tout à fait froide. Lorsqu’on tourne la manette (16A) dans le sens horaire, la
température de l’eau augmente jusqu’à ce que celle-ci soit très chaude.
Note : Il doit purger le robinet avant d’ouvrir les valves (consultaz au pas 21).
12 POSE DE LA TÊTE DU DISTRIBUTEUR DE SAVON
Verser du savon liquide (non fourni) dans l’orifi ce de la tige (12A). Enfoncer le mécanisme
de pompage (12B) dans le corps du distributeur (12C). Mettre la tête (12D) de celui-ci
en place en l’enfonçant sur le mécanisme de distribution (12B).
13 RACCORDEMENTS DES ARRIVÉES D’EAU
Raccorder les tuyaux d’arrivée d’eau (13A) aux entrées du robinets (13B). Raccorder le
tuyau d’arrivée d’eau chaude au raccord correspondant (13C) indiqué par le étiquette
rouge. (Les tuyaux d’arrivée d’eau et les raccords ne sont pas fournis). Veuillez suivre
les instructions du fabricant quand installant les robinets d’arrivée.
11 POSE DU DISTRIBUTEUR DE SAVON
Introduire la tige fi letée (11A) du distributeur de savon dans le joint en mousse (11B) et
le trou de l’évier. Serrer l’écrou (11C) et le visser sur le réservoir (11D) á la tige (11A).
14
11A
13A
12D
15A
16A
11B
11C
11D
12B
12A
12C
13A
13B 13B
13C
16A
CHAUD FROID
OUVERTURE
CHAUD FROID
