ESP

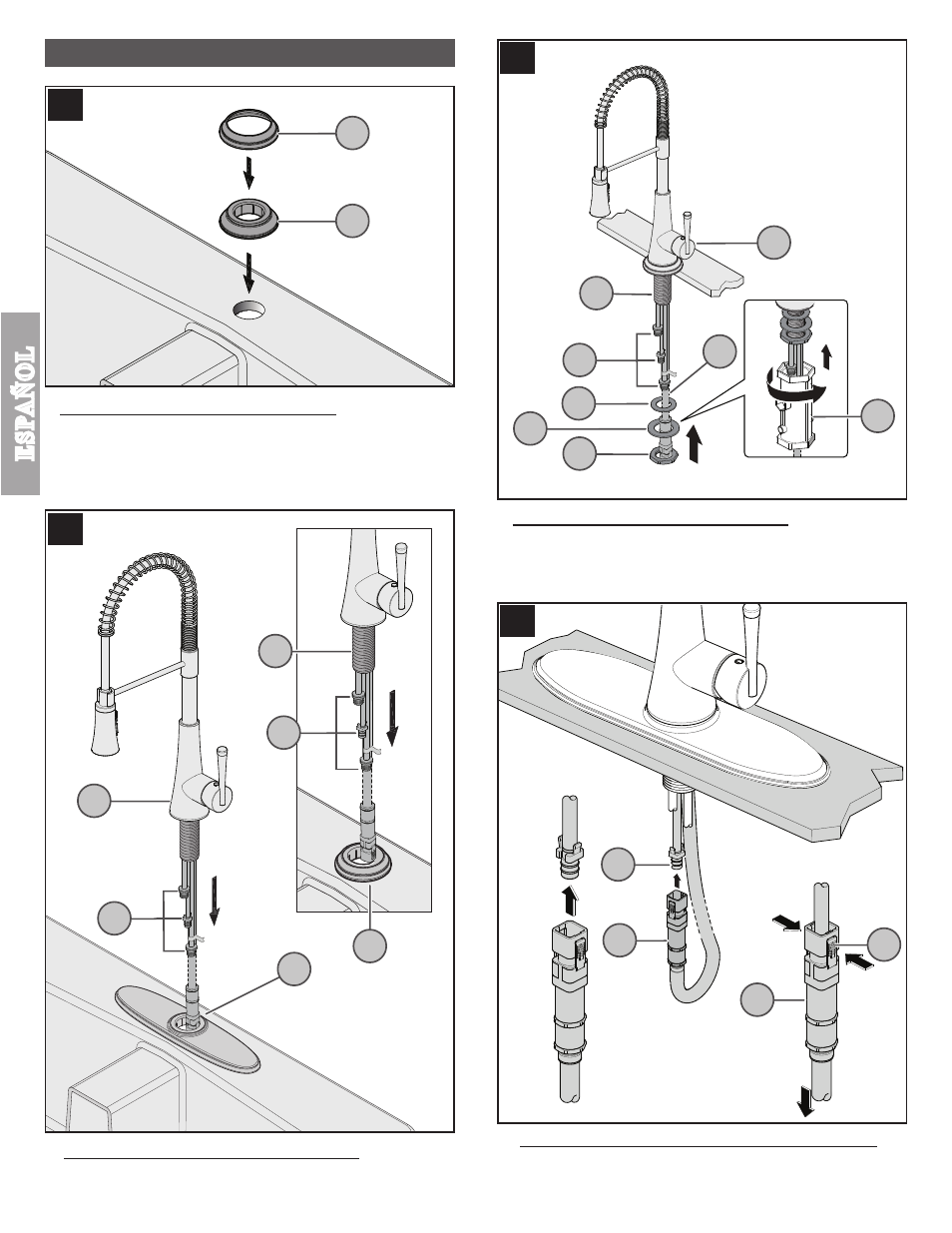

7 INSTALACIÓN DEL ANILLO DE MONTAJE

Coloque el anillo de montaje (7A) sobre el aro para masilla (7B) y el agujero del fregadero.

Alinee el aro para masilla (7A) al centro de los agujeros del fregadero. Aplique un cordón

de masilla de plomería en la ranura a lo largo del borde exterior de la empaquetadura de

plástico (7B).

8 INSTALACIÓN DEL CUERPO DEL SURTIDOR

Tubos de Suministro de Grifo de Encarte (8A) y Caña que Monta (8B) por el agujero en

Deckplate (8C) o Montando Anillo (8D).

9 SUJECIÓN DEL CUERPO DEL SURTIDOR

De abajo fregadero, Arandela de lugar (9A), (9C) y Tuerca de fijación (9B) sobre Manguera

(9D) y Tubos de Suministro (9H). Hilo sueltamente en caña de grifo (9E). Asegúrese que

el Mango (9F) es correctamente alineado para hundirse. Apriete el grifo firmemente para

hundirse, usando el Instrumento de Instalación proporcionado (9G).

10 CONEXIÓN DEL CONTRAPESO Y CONEXIÓN RÁPIDA

De abajo fregadero, Conector de Manguera de empuje (10A) en recepción de Tubo (10B).

Empuje hasta incapaz de empujar más lejos. Para quitar la Manguera, siga adelante las

Etiquetas (10C) y el Conector de Manguera de tirón (10A) abajo.

INSTALACIÓN EN UN AGUJERO

10A

10B

10C
