Watlow Series 96 User Manual
Page 17
Comunicaciones
• EIA/TIA-485 o EIA/TIA-232
• Aislamiento óptico
• Protocolo RTU Modbus
TM
• Velocidades en baudios 1200, 2400, 4800, 9600, 19200
• Es posible conectar un máximo de 32 unidades (con
unidades repetidoras 485 adicionales, se puede conectar
hasta 247 unidades)
Precisión
• Rangos de entrada
Tipo J:
0
a
750°C
Tipo K:
-200
a 1.250°C
Tipo T:-
-200
a
350°C
Tipo N:
0
a 1.250°C
Tipo E:
-200
a
900°C
Tipo C(W5):
0
a 2.315°C
Tipo D(W3):
0
a 2.315°C
Tipo PTII:
0
a 1.393°C
Tipo R:
0
a 1.450°C
Tipo S:
0
a 1.450°C
Tipo B:
870
a 1.700°C
DIN:
-200
a
800°C
JIS:
-200
a
630°C
Proceso:
-1.999
a 9.999 unidades
Entradas de termopar
• Precisión de calibración: ±0,1% de recorrido ±1° C en
condiciones normales
Excepciones:
Tipo T; 0,12% de recorrido para -200° C a -50° C
Tipos R y S; 0,15% de recorrido para 0° C a 100° C
Tipo B; 0,24% de recorrido para 870° C a 1.700° C
• Recorrido de precisión: 1.000° F/540° C mínimo
• Estabilidad térmica: ±0,1 grados por cambio de grados en el
ambiente
Entradas de RTD
• Precisión de calibración: ±0,1% de recorrido ±1° C en
condiciones normales
• Recorrido de precisión: 540° C mínimo
• Estabilidad térmica: ±0,05 grados por cambio de grados en
el ambiente
Entradas de proceso
• Rangos de entrada (voltaje)
Precisión ±10 mV ±1 LSD en condiciones normales
Estabilidad térmica ±100ppm/° C máximo
• Rangos de entrada (miliampers)
Precisión ±20 µA ±1 LSD en condiciones normales
Estabilidad térmica ± 100ppm/° C máximo
Certificaciones de organismos de normas
• UL916®, número de archivo E185611, c-UL, CE, IP65
Modbus™ es una marca comercial de AEG Schneider Automation.
UL® es una marca registrada de Underwriter’s Laboratories, Inc.
Terminales
• Protección contra contacto directo
• 22 a 12 AWG
Potencia
• 100-240 V
‡
(CA/CC) +10%; -15%; 50/60Hz, ±5%
• 24-28 V
‡
(CA/CC) +10%; -15%; 50/60Hz, ±5%
• Máximo consumo de potencia: 7,0 VA
• Retención de datos mediante memoria no volátil en caso de
interrupción del servicio eléctrico
Ambiente de operación
• 0 a 65° C
• 0 a 90% de humedad relativa (sin condensación)
• Temperatura de funcionamiento: -40 a 85° C
Dimensiones
• Ancho: 52 mm (2,05 pulg.)
• Alto: 52 mm (2,05 pulg.)
• Largo: 107 mm (4,2 pulg.)
• Profundidad detrás de la superficie del panel: 98,4 mm (3,875
pulg.)
• Peso aproximado del controlador 0,2 kg (0,4 libras)
Rangos de funcionamiento admisibles
Tipo J:
1,0
0
a
815°C
0,1
0,0
a
815,0°C
Tipo K: 1,0
-270
a
1.370°C
0,1 -199,9
a
999,9°C
Tipo T:
1,0
-270
a
400°C
0,1 -199,9
a
400,0°C
Tipo N: 1,0
0
a
1.300°C
0,1
0,0
a
999,9°C
Tipo E: 1,0
-270
a
800°C
0,1 -199,9
a
800,0°C
Tipo C: 1,0
0
a
2.315°C
0,1
0,0
a
999,9°C
Tipo D: 1,0
0
a
2.315°C
0,1
0,0
a
999,9°C
Tipo PTII:1,0
0
a
1.395°C
0,1
0,0
a
999,9°C
Tipo R: 1,0
0
a
1.760°C
Tipo S: 1,0
0
a
1.760°C
Tipo B: 1,0
0
a
1.816°C
DIN
1,0
200
a
800°C
-199,9
a
800,0°C
JIS
1,0
-200
a
630°C
0,1 -199,9
a
630,0°C
Proceso
-1.999
a
9.999 unidades
NOTA: Estas especificaciones están sujetas a cambio sin previo aviso.
Evento y Punto
Entrada
remoto
Retrans-
232/485
universal
establecido Control
Alarma
misión
Comm
Entrada 1
Entrada 2
Salida 1
Salida 2
Salida 3
Salida 4

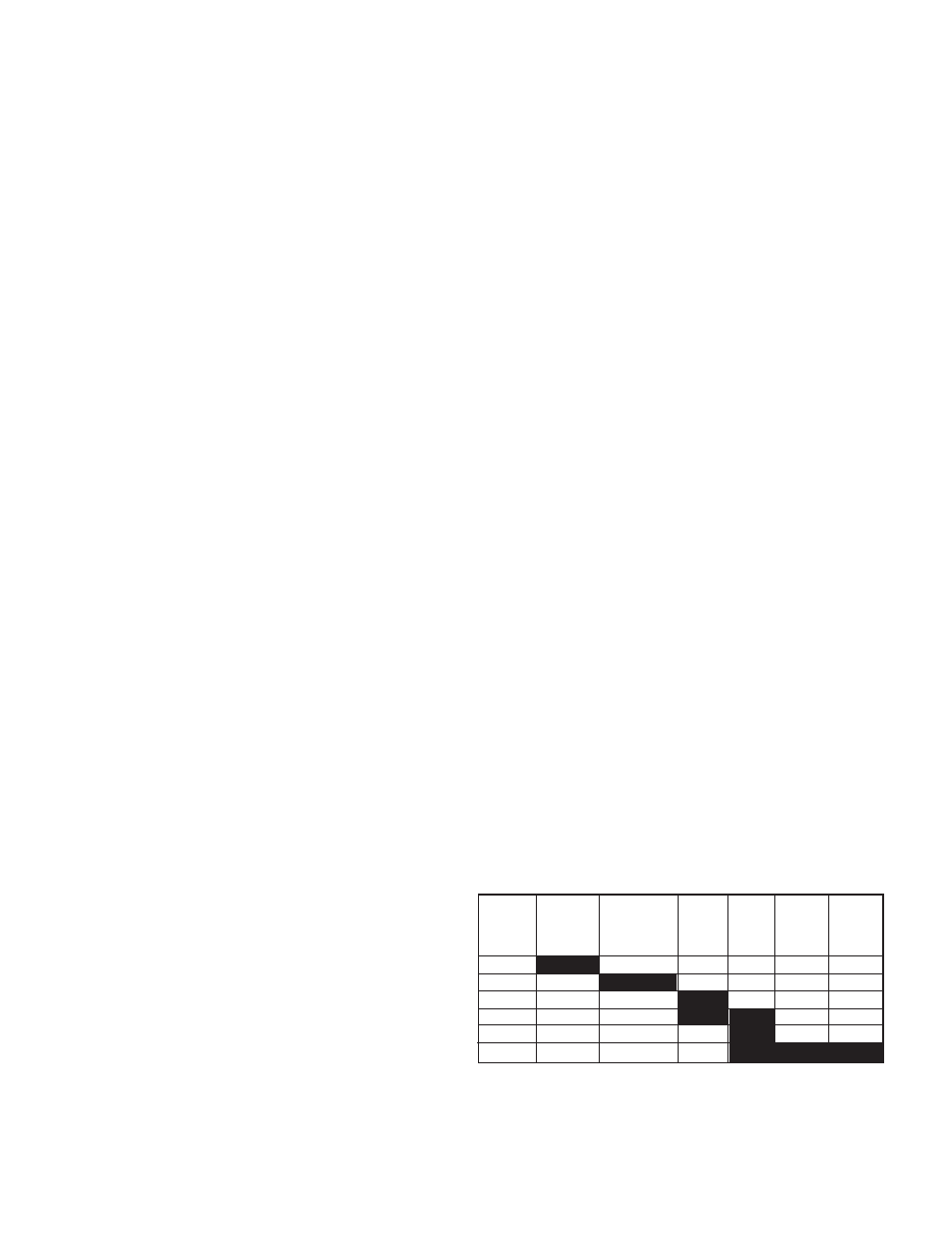

Matriz de Funcionamiento
