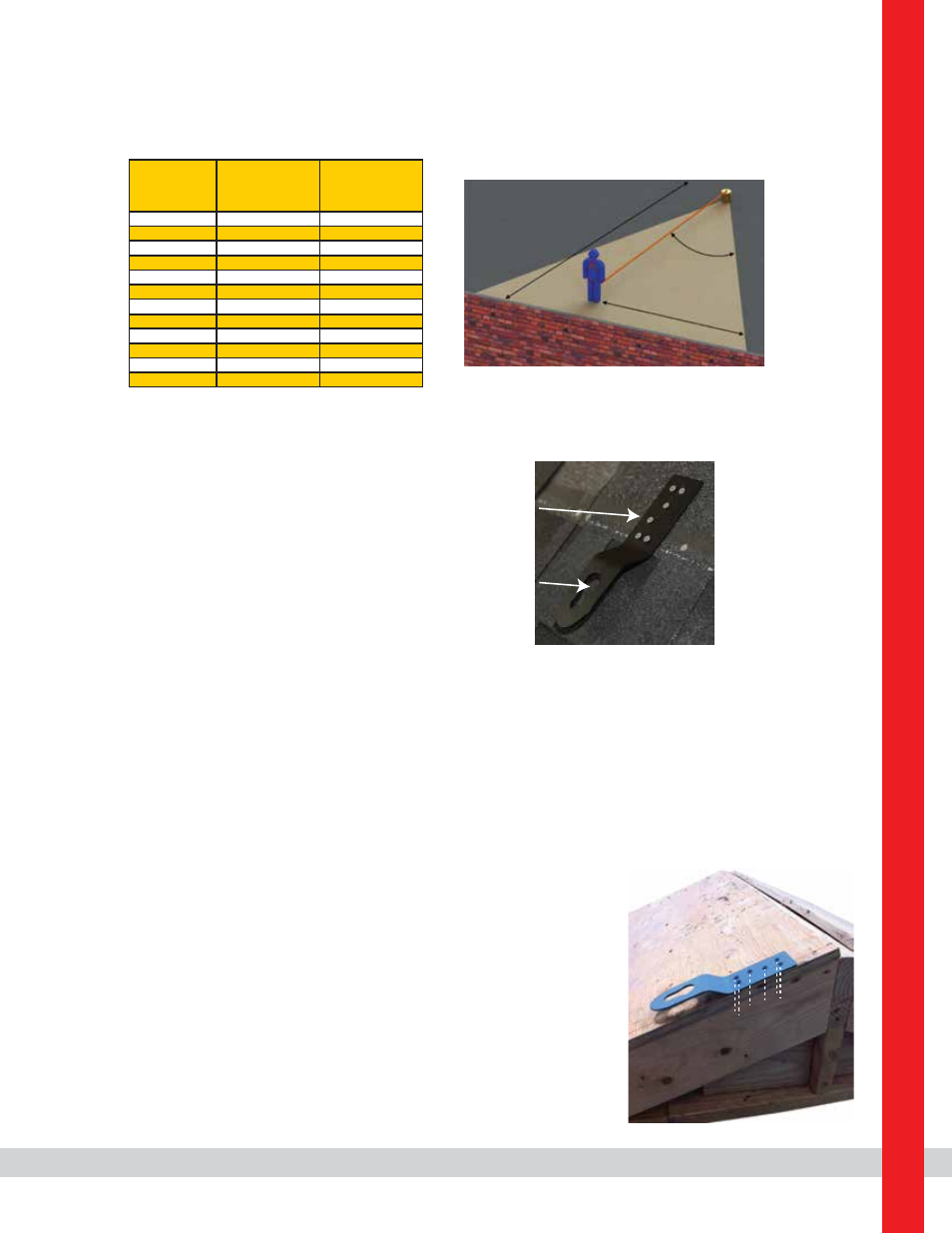

En este cuadro se detallan las zonas de trabajo permitidas necesarias para reducir el riesgo de caídas pendulares y carga lateral inadecuada.
SIEMPRE siga la información que se especifica en el cuadro.
Distancia de
anclaje desde
el borde
progresivo (Y)
Distancia de trabajo a
lo largo del borde del
techo (en cualquier
dirección) (X)
Ángulo de trabajo
desde la
perpendicular (Ø)
6’
10’
15’
20’
25’
30’
35’
40’
45’
50’
55’
60’
8’
9’ - 9”
11’ - 7”
13’ - 3”
14’ - 6”
16’
17’ - 2”
18’ - 3”
19’ - 4”
19’ - 10”
21’ - 4”
22’ - 3”
53°
45°
38°
33°
30°
28°
26°
24°
23°
21°
21°
21°
Por ejemplo, si el conector de anclaje está a 6’ del borde progresivo (Y), la distancia de trabajo (X)
es de 8’ en cada dirección desde la perpendicular, lo que implica un ángulo de trabajo de 53°.
Referencia:
X: distancia de trabajo a lo
largo del borde del techo
Y: distancia desde
el borde progresivo
Ø: ángulo total de
trabajo
Y
X
Ø
Componentes y especificaciones
Materiales: aluminio.
Fuerza de tensión mínima tolerable: 5,000 lb.
Instalación y uso
Antes de la instalación:
Asegure que se cumpla el requisito de espesor mínimo de sustrato, asegúrese de haber retirado todas las obstrucciones/residuos del sustrato y
elimine/minimice todos los riesgos de caída por balanceo. Se puede usar HitchClip™ en diversas aplicaciones de instalación. SIEMPRE use sujetadores nuevos
para cada instalación. Todas las conexiones deben seleccionarse y ser consideradas como compatibles con el dispositivo de anclaje HitchClip™ por una
persona competente. Lea y comprenda todas las instrucciones proporcionadas con los accesorios para ser utilizados con HitchClip™.
Requisitos mínimos de espesor de sustrato:
• Madera: 1/2 pulg. de contrachapado CDX revestimiento y 3” barras de soporte.
• Metal: El HitchClip™ se puede instalar en sustratos de metal, siempre que existan suficientes barras de soporte por debajo, según lo determinado por una
persona competente.
• Compatible rango de la inclinación: plano - vertical/perpendicularmente.
Sujetadores recomendados (No incluido. Use tornillos o clavos):
• (6) tornillos exteriores Grip-Rite de 2½ pulg. #10, o equivalente, según lo determine una persona competente.
• (6) clavos galvanizados de encuadre 16d.
Instalación:
1. La instalación debe seleccionarse y ser considerada como compatible con el dispositivo de anclaje
HitchClip™ por una persona competente.
2. Coloque el HitchClip™ en el lugar de instalación seleccionado e instale todos los sujetadores. El
dispositivo de anclaje HitchClip™ DEBE quedar al ras contra el sustrato.. El dispositivo de anclaje HitchClip™
debe quedar al ras contra el sustrato. Los sujetadores deben instalarse a través de las tejas del techo y
el entramado o viga de soporte compatible. Empotramiento sujetador en mínimo en viga de apoyo es de 2”.
3. Deben utilizarse todos (6) los clavos o todos (6) los tornillos y deben estar bien colocados a través
de las tejas y en el entramado o viga de soporte compatible.
4. Conecte los PFAS completos y compatibles al punto de conexión de HitchClip™ o instale el accesorio
de HitchClip™ compatible según las instrucciones proporcionadas con el accesorio. Cuando se utilicen con
accesorios compatibles, NUNCA haga ninguna otra conexión a un HitchClip™.
Q
ua
lc
ra
ft
In
du
st
rie
s
6
0
M
ap
le
S
t.
, P
.O
. B
ox
3
6,
M
an
sf
ie
ld
, M
A
0
20
48
ph
on
e:
(
80
0)
2
31
-5
64
7
w
w
w
.q
ua
lc
ra
ft
.c
om
85144 (Rev. E)
Punto de conexión
Ubicación de la instalación
del sujetador (6)
