B-6-Fr FONCTIONNEMENT B-6-Fr
SOUDEUSE CHARGEUR DE FIL (MODÈLES 180)

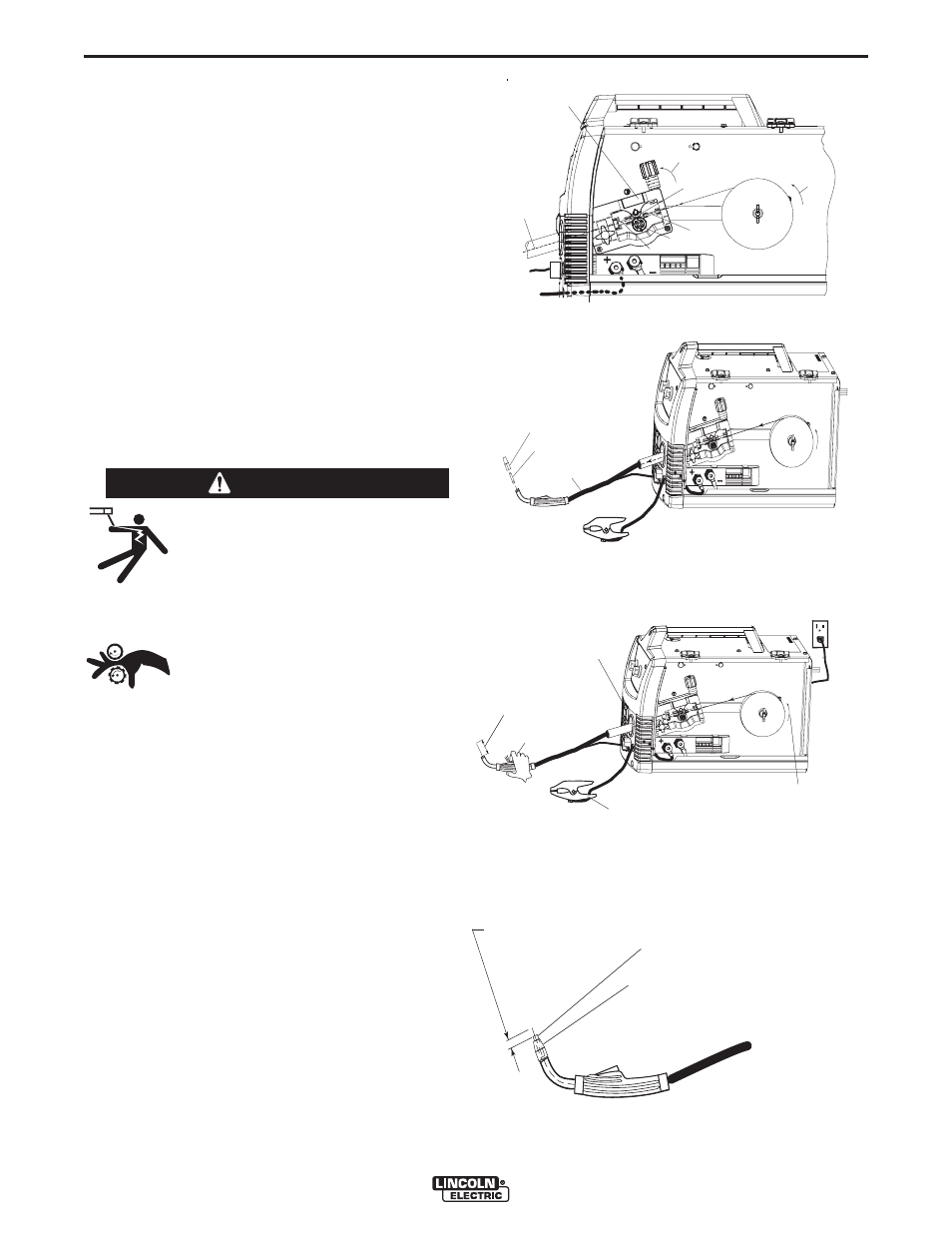

(Voir la Figure B.9)
6. Alimenter le fil au travers de la gaine interne, sur
la rainure du rouleau conducteur, au travers du
guide sortant et de la sortie de lʼentraîneur de fil
sur le côté du pistolet.
7. Fermer lʼEnsemble du Bras Pivot et le serrer en
refaisant tourner lʼEnsemble du Bras de Tension
vers le haut.
(Voir la Figure B.10)
8. Retirer le bec du pistolet et de la pointe de con-
tact et étendre le pistolet bien à plat.
9. Allumer la puissance de la machine et appuyer
sur la gâchette du pistolet pour alimenter le fil au
travers de la gaine du pistolet jusquʼà ce que
plusieurs pouces de fil sortent par lʼextrémité
filetée du pistolet. (Voir la Figure B.11).
10. Lorsque la gâchette est relâchée, la bobine de fil
ne doit pas se dérouler. Régler le frein de la
bobine de fil en fonction des besoins.
iLES PIÈCES MOBILES ET LES CON-
TACTS ÉLECTRIQUES PEUVENT
PROVOQUER DES BLESSURES OU
MÊME LA MORT.
•Lorsquʼon appuie sur la gâchette, les
rouleaux conducteurs, la bobine de fil et
lʼélectrode se trouvent SOUS ALIMEN-
TATION ÉLECTRIQUE.
• Se tenir éloigné des pièces mobiles et
des leviers.
• Maintenir toutes les Portes, Couvercles,
Panneaux et Protections bien en place.
NE PAS RETIRER NI DISSIMULER LES
ÉTIQUETTES DʼAVERTISSEMENT.
----------------------------------------------------------------------------
11. Installer la pointe de contact de 0,035.
12. Installer le bec noir de soudage à noyau fondant sur
le pistolet.
13. Régler le dépassement du fil à 3/8" de la pointe de
contact. (Voir la Figure B.12).
14. Fermer la porte latérale de la console. La machine
est alors prête à souder.
15. Lire le manuel « Apprenez à Souder » (LTW1) qui
est inclus avec la machine ou bien regarder le DVD
« Comment Souder » qui est également inclus avec
la machine.
16. En fonction de lʼépaisseur du matériau à souder et
du type et diamètre du fil à souder, régler la tension
et la vitesse dʼalimentation du fil conformément à
lʼétiquette autocollante de procédure qui se trouve
sur la face intérieure de la porte du compartiment
de lʼentraîneur de fil.
0,035"(0,9mm)
NR-211-MP
BOBINE DE FIL
BEC RETIRÉ
POINTE DE CONTACT RETIRÉE
ÉTENDRE LE CÂBLE ET LE PISTOLET
DANS CETTE POSITION
0,035"(0,9mm)
NR-211-MP
BOBINE DE FIL
BRANCHER LE CORDON
DʼENTRÉE DE PUISSANCE
ROTATION
APPUYER SUR LA GÂCHETTE
POUR ACTIVER LE FIL, CE QUI
ALIMENTE LE FIL À TRAVERS
LA GAINE
ALIMENTER LE FIL
SUR ENVIRON 4" À
PARTIR DE LʼEXTRÉMITÉ
DU TUBE DU PISTOLET
INTERRUPTEUR
ALLUMÉ / ÉTEINT
AGRAFE ET CÂBLE DE TRAVAIL
ENSEMBLE DU BRAS DE TENSION DU VERROUILLÉ EN POSITION VERS LE HAUT. ENSEMBLE DU BRAS PIVOT AVEC LES ROULEMENTS FAISANT PRESSION CONTRE LE ROULEAU CONDUCTEUR BOBINE DE FIL 0,035" (0,9mm) NR-211-MP R OULEAU CONDUCTEUR GAINE GUIDE SORTANT COUSSINET FAIRE GLISSER LE FIL DANS LE CÔ TÉ DU CONNECTEUR DU PISTOLET DIRECTION DU F IL
ENSEMBLE DU BRAS DE TENSION DU
VERROUILLÉ EN POSITION VERS LE HAUT.
ENSEMBLE DU BRAS PIVOT
AVEC LES ROULEMENTS
FAISANT PRESSION CONTRE
LE ROULEAU CONDUCTEUR
BOBINE DE FIL
0,035" (0,9mm)
NR-211-MP ROULEAU CONDUCTEUR
GAINE
GUIDE SORTANT
COUSSINET
FAIRE GLISSER LE FIL
DANS LE CÔTÉ DU
CONNECTEUR
DU PISTOLET
DIRECTION
DU FIL
FIGURE B.10
FIGURE B.11
AVERTISSEMENT
INSTALLER LA POINTE DE CONTACT DE 0,035
INSTALLER LE BEC NOIR POUR SOUDAGE
À NOYAU FONDANT
RÉGLER LE DÉPASSEMENT
DU FIL À 3/8"(9,5mm) de la
Pointe de Contact
FIGURE B.9
FIGURE B.12
