MANUEL D'UTILISATION FRANÇAIS
SW 850S B 146 0789 000(4)2007-03 A 7

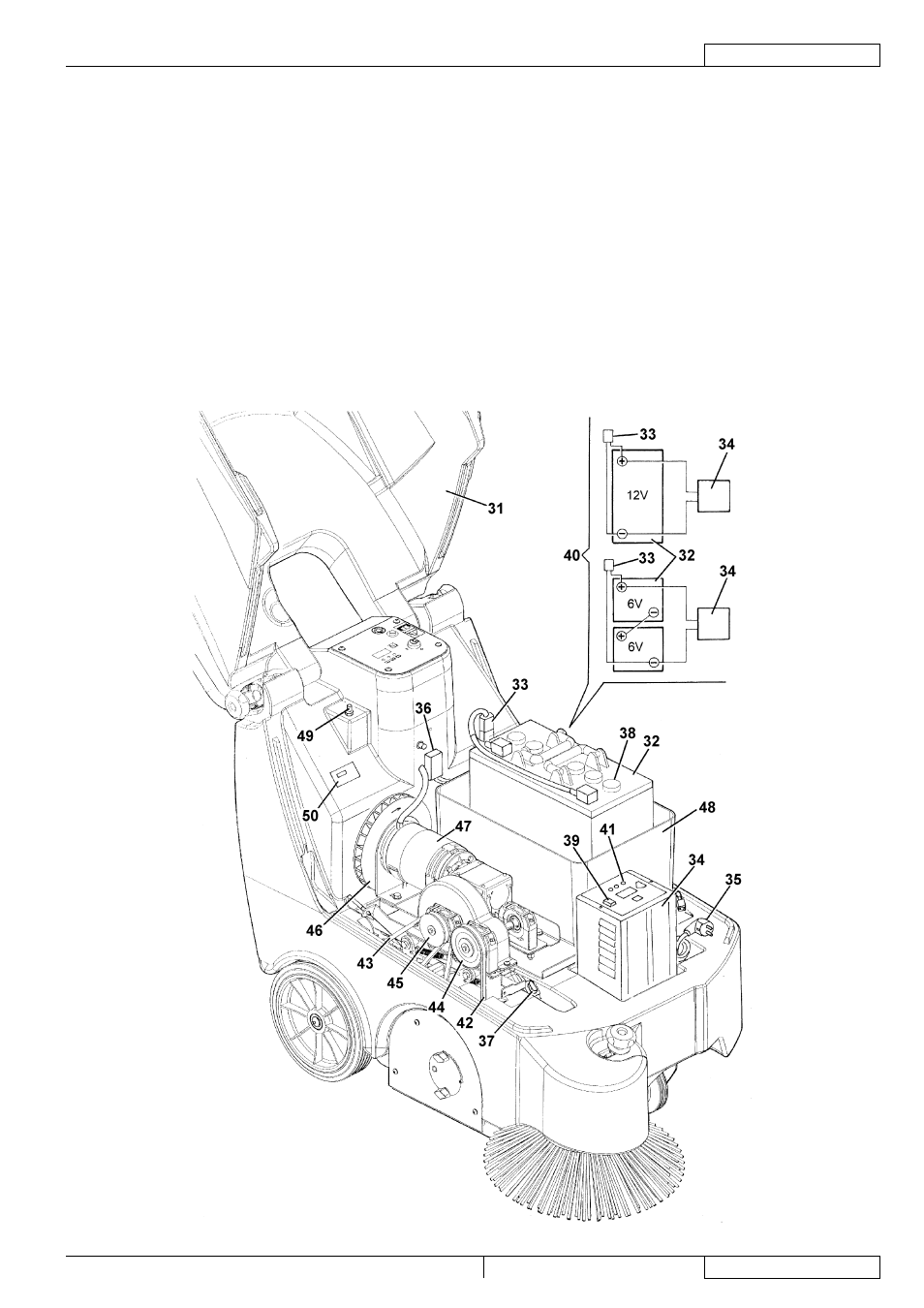

STRUCTURE DE LA MACHINE (suite)
S311452
Coffre (ouvert)
Batteries
Connecteur batteries
Chargeur de batterie électronique (optionnel)
Câble électrique de branchement chargeur de batterie
électronique au réseau électrique
Fusible principal
Fusible balai latéral
Bouchons batteries (seulement pour batteries WET)
Sélecteur batteries au plomb (WET) ou au gel (GEL)
positionné sur chargeur de batterie électronique optionnel
Schémas de branchement batteries
Témoin lumineux batteries chargées (vert)
Courroie balai central 31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
Courroie de traction
Poulie de transmission balai central
Poulie de transmission roues arrières
Ventilateur d'aspiration
Moteur principal
Conteneur batteries
Interrupteur de sécurité ouverture coffre
Plaque avec numéro de série / données techniques /
marquage de conformité 43.
44.
45.
46.
47.
48.
49.
50.
