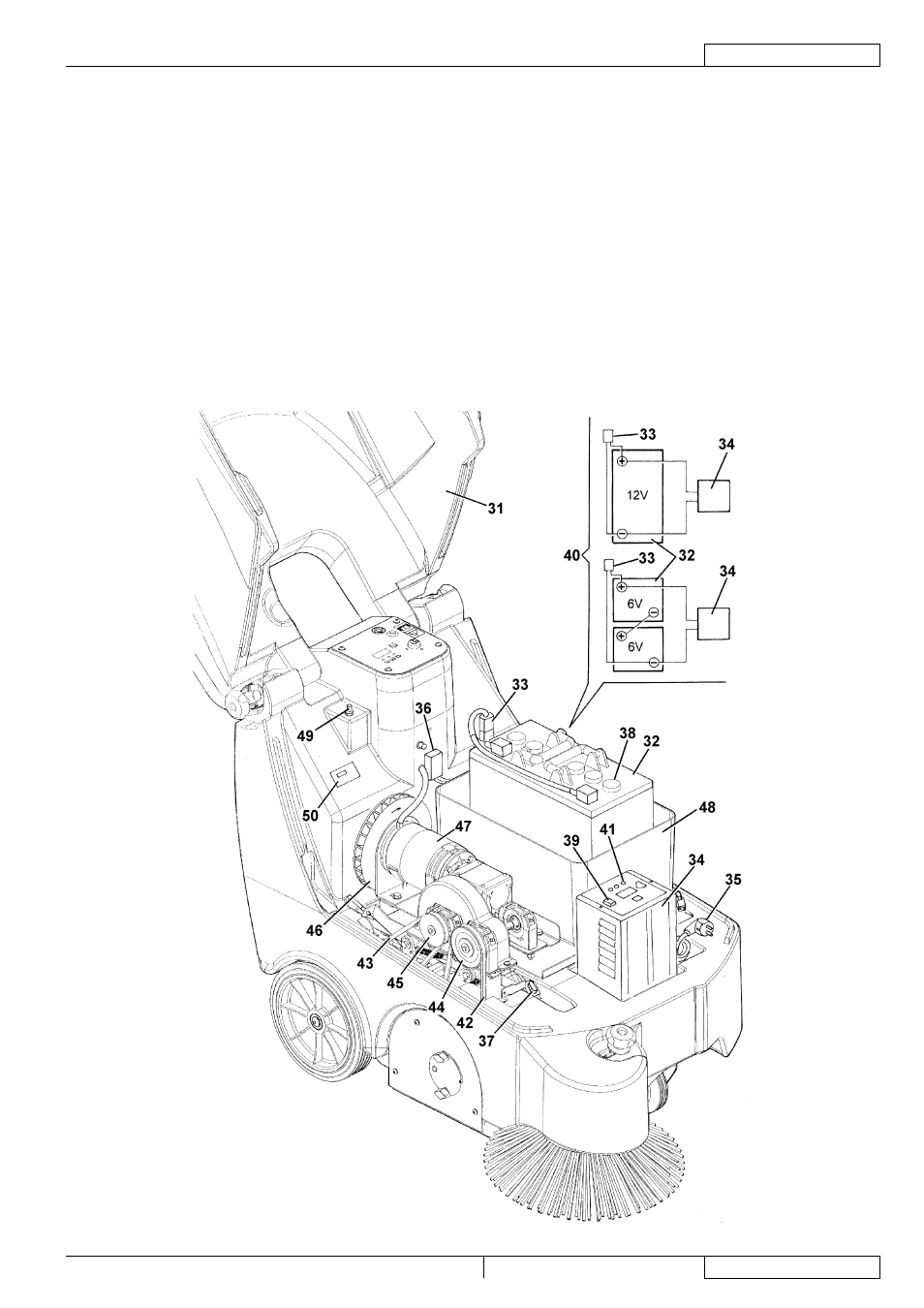

OPBOUW VAN DE MACHINE (vervolg)
S311452
Motorklep (open)
Accu's
Accuconnector
Elektronische acculader (optioneel)
Elektrische kabel voor aansluiting van de elektronische
acculader op het stroomnet
Hoofdzekering
Zekering zijborstel
Accudoppen (alleen voor WET-accu's)
Keuzeschakelaar voor accu met lood (WET) of gel (GEL)
op de optionele elektronische acculader
Aansluitschema's voor accu's
Lampje voor volle accu's (groen)
Riem hoofdborstel 31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
Aandrijfriem
Riemschijf van de hoofdborstel
Riemschijf van de achterwielen
Aanzuigventilator
Hoofdmotor
Accuhouder
Beveiligingsschakelaar voor opening motorklep
Plaatje met serienummer / technische gegevens /
conformiteitsmarkering 43.
44.
45.
46.
47.
48.
49.
