WARN M8274-50 - Manual (Page 13)

WARN INDUSTRIES
21 38292D7

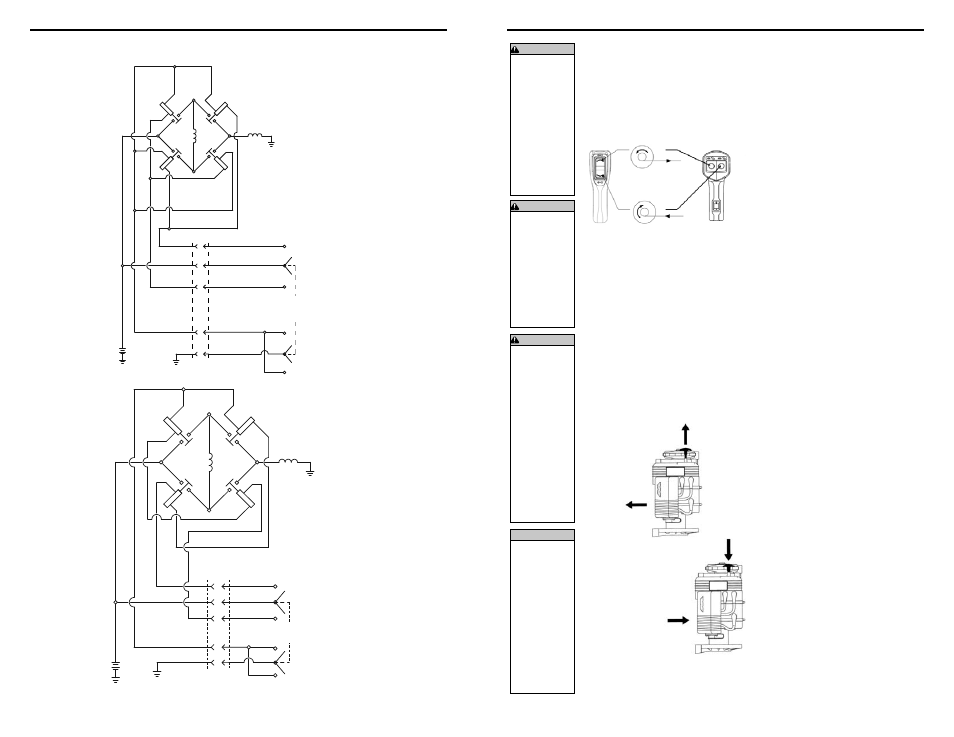

RACCORDEMENTS ÉLECTRIQUES
SCHÉMA DES CIRCUITS ÉLECTRIQUES
12V
24V
BLANC
ROUGE
VERT
MARRON
NEGRO
INDUIT
BLANC
ROUGE
VERT
MARRON
INTERRUPTEUR DE
TÉLÉCOMMANDE
NOIR
+12 V
INDUIT
+24V
2
6
4
1
3
2
6
4
1
3
CONMUTADOR DEL
CONTROL REMOTO
1 2
3 4
1 2
3 4
INDUCT-
EUR
INDUCT-
EUR
WARN INDUSTRIES
38292D7 22
INSTRUCTIONS UTILISATION
Télécommande
Ne pas laisser la télécommande
branchée dans le treuil lorsque celui-ci
n’est pas en usage. Une télécommande
qui reste branchée risque de créer des
conditions dangereuses et de vider la
batterie.
Fonctionnement de l'embrayage
Lorsque l’embrayage est en prise,
le train d'engrenages est couplé au
tambour du câble et l’entraînement
peut alors être transféré du moteur
du treuil. Lorsque l’embrayage est
débrayé et en position de déroulement
en roue libre, le train d’engrenages
et le tambour se désaccouplent, ce
qui permet au tambour de tourner
librement.
Le levier d’embrayage, situé sur le
carter du treuil en face du moteur,
permet de commander la position
de l’embrayage. Pour éviter tout
dommage, tourner complètement le
levier d'embrayage dans l'une ou l'autre
position.
Télécommande verticale/
horizontale :
Libéré :
En prise :
Ne jamais essayer
d'embrayer ou de
débrayer si le treuil
est sous charge, si
le câble du treuil est
en tension ou si le
tambour est en train
de tourner.
Ne jamais utiliser
le treuil avec moins
de 5 spires de câble
enroulées autour du
tambour Le câble
pourrait se dérouler
du tambour,
étant donné que
l'ancrage du câble
n'est pas conçu
pour retenir une
charge.
Toujours
prendre le temps de
bien se familiariser
avec le treuil et son
fonctionnement
en examinant le
Manuel de base
des techniques de
treuillage inclus
avec le treuil.
AVIS
Ne pas dérouler le
câble de plus de 9 m
sans laisser refroidir
le treuil pendant
20 minutes avant
de recommencer
l'enroulement.
Utiliser plutôt
l'embrayage en
déroulement libre
en tirant le câble à
la main.
Déroulement du câble
Le déroulement en roue libre
constitue généralement la façon la plus
rapide et la plus facile de dérouler le
câble. Avant de mettre le treuil en roue
libre pour dérouler le câble, dérouler
au moteur une quantité suffisante de
câble pour soulager le câble de toute
tension éventuelle. Débrayer. On peut
maintenant dérouler manuellement
une quantité suffisante de câble
pour pouvoir travailler avec le treuil.
Voir le manuel de base des techniques
de treuillage pour de plus amples
informations.
Toujours laisser au moins 5 spires de
câble sur le tambour.
Enroulement sous charge
Ne jamais dépasser l’effort en 1ère
couche du treuil.
Enrouler mécaniquement le câble
sur le tambour de manière uniforme
et serrée. Cela empêche les spires
extérieures de s’enfoncer dans les
spires intérieures, ce qui peut coincer et
endommager le câble.
Pour éviter les charges de choc
durant l’enroulement du câble,
actionner l’interrupteur de commande
de manière intermittente afin d'éliminer
le mou du câble. Les charges de choc
peuvent momentanément dépasser de
loin la capacité du treuil et du câble du
treuil.
Enroulement à vide
Déroulement avec un assistant :
Demander à un assistant de tenir la
sangle de crochet en appliquant une
tension aussi constante que possible
sur le câble. Tout en maintenant la
tension, il devra se déplacer en direction
du treuil pendant l'actionnement de
l'interrupteur de commande pour
enrouler le câble. Relâcher l’interrupteur
lorsque le crochet parvient à une
distance minimum de 2 m de l’ouverture
du guide-câble.
Enrouler le reste du câble pour
le ranger, de la manière indiquée
ci-dessous.
Déroulement tout seul : Arranger le
câble à enrouler de manière à ce qu’il
ne s’entortille ni ne s’emmêle pendant
le rembobinage. S’assurer que le
câble est enroulé sur le tambour de
manière uniforme et serrée. Enrouler
une quantité suffi
sante de câble pour
compléter une couche entière sur le
tambour.
Serrer et étaler de manière égale la
couche de câble.
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
