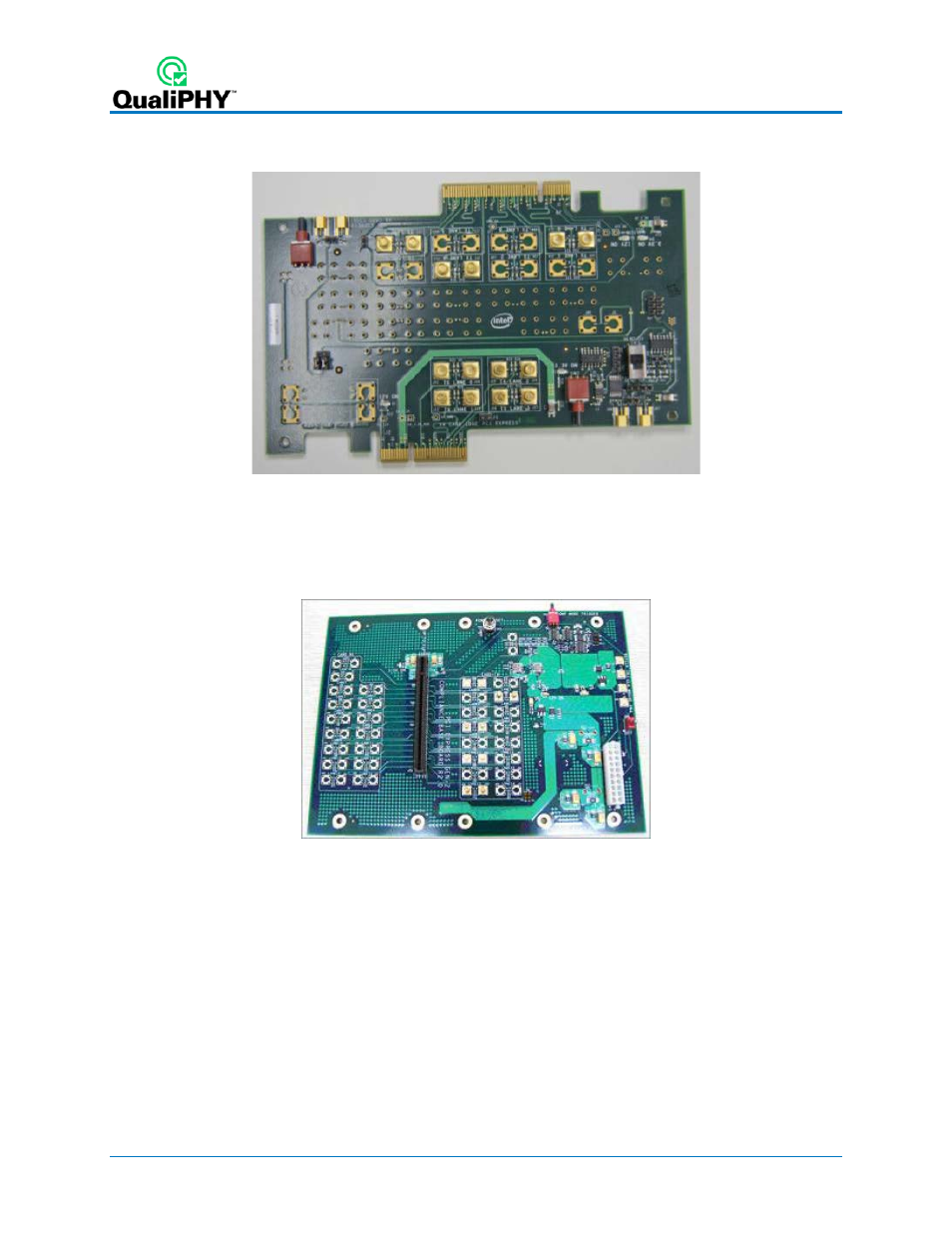

The compliance load board (x4/x8 CLB2) provides probing access for 4 and 8 lane connectors
that connect to Gen 2.0 system boards.

Figure

4

. Compliance Load Board for 4 and 8 lane connectors (x4/x8 CLB2).

The compliance base board (CBB2) provides probing access for 1, 4, 8 and 16 lane connectors
that connect to Gen 2.0 add-in cards. Also, the CBB2 provides a clean reference clock and
clock noise injection capabilities.

Figure

5

. Compliance Base Board for 4 and 8 lane connectors (CBB2).

4

922543 Rev Error! Reference source not found.
