1
2 87-10799
3 87-24532
4 87-24533
5 87-24534
6
7
8
9 2302284
10 2302285
1
2
Dis-engaged
Engaged
1
2
!
!
2202897
2202898
2202899
PRECAUCIÓN
El embrague debe
estar completamente
activado antes de poner en marcha el
cabrestante. NUNCA active la perilla del
embrague mientras esté girando el tambor.
Figura 9
Paso (5)
Sujete la correa de 6 pies para protección
de árboles en la carga, en otro vehículo,
estructura sólida o punto de anclaje.
Cerciórese de que la correa no haga contacto
con ningún objeto o borde filoso o caliente.
Pase el gancho del cabrestante a través del
bucle en ambos extremos de la correa.
(Ver la figura 10). NO use la correa en forma
de “nudo deslizante” de manera que se enrolle
en sí misma.
Figura 10
Paso (6)
Encienda brevemente el cabrestante y
después apáguelo para cerciorarse de que
esté funcionando correctamente. El sistema
ya está listo para realizar la operación de tiro.
PRECAUCIÓN
PRECAUCIÓN
Si el motor del
cabrestante se detiene,
NO siga aplicando alimentación eléctrica.
Desconecte
inmediatamente los
conectores grises al terminar la operación
de tiro a fin de prevenir el accionamiento
accidental del cabrestante durante el
desensamblaje del sistema.
Reempaquetado: Siempre dedique tiempo
para desensamblar debidamente el
sistema de cabrestante y el tiempo para
reempaquetar el cabrestante en la bolsa
de almacenamiento.
Activado
Desactivado
SERVICIO INTERMITENTE
Un cabrestante eléctrico es como cualquier
otra herramienta eléctrica activada por
motor como un taladro eléctrico o una
sierra eléctrica. No se debe permitir que
un motor se caliente demasiado.
La aplicación de precauciones normales
prolongará la vida útil de su motor.
Asegúrese de que la duración de las
operaciones de tiro sea lo más corta posible.
Si el motor parece muy caliente al tacto,
detenga el proceso y deje que el motor
se enfríe. Si desea más información y
llenar su formulario de garantía, visite
nuestra página Web en
www.superwinch.com

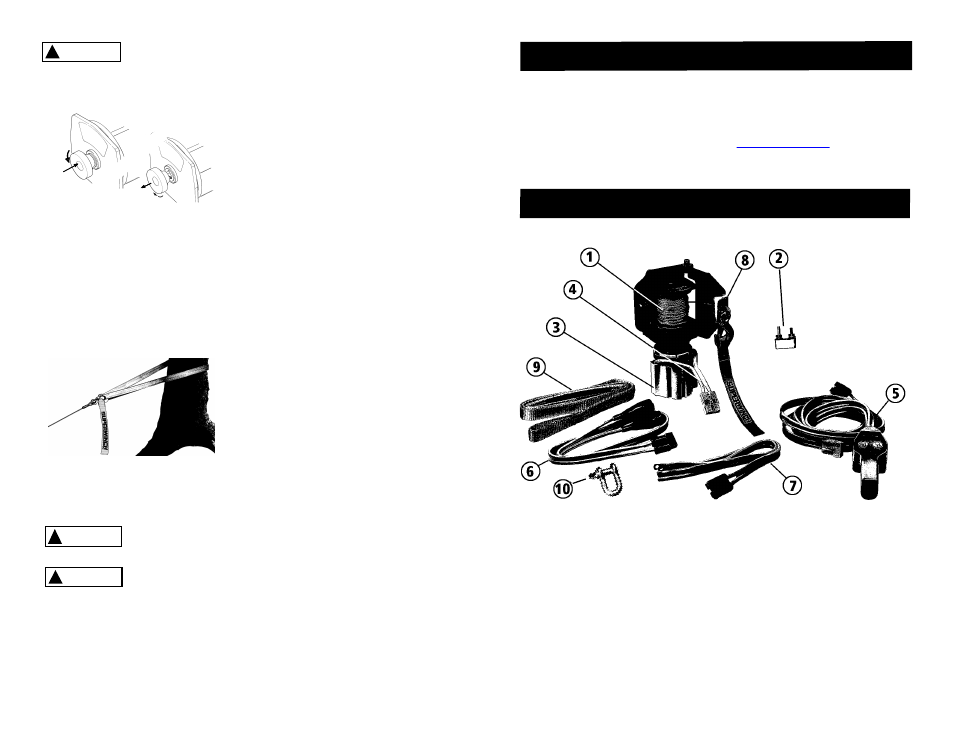

LISTA DE PARTES DE REPUESTO
Núm. de referencia Descripción Número de parte
Conjunto de cable de acero de
5/32” x 50’ con gancho acoplado
1535C
Conjunto de circuito automático
Protector de motor WIAB
Arnés de conductores de motor WIAB
Control remoto manual WIAB
Arnés de conductores de conexión en puente WIAB
Arnés de conductores de conexión directa a batería WIAB
Par Hawse de teflón WIAB
Correa de protección para árboles de 1" x 8'
Par de grilletes en arco V2
