21.
22.
23.
24.
25.
26.
27.
29.
!
Paso (1)
Desempaque todos los componentes cerca
del vehículo con la batería que se utilizará
para el cabrestante.
shackle
!
!
ker Circuit Brea
!
!
SIEMPRE DESCONECTE LOS
CABLES ELÉCTRICOS DEL
CABRESTANTE A LA BATERÍA
ANTES DE TRABAJAR SOBRE O
CERCA DEL TAMBOR DEL
CABRESTANTE de manera que el
cabrestante no se pueda activar
accidentalmente.
Al mover una carga, lentamente
tire de las correas y del cable de
acero flojo hasta que quede tirante.
Pare, vuelva a verificar todas las
conexiones del cabrestante.
Cerciórese de que el gancho esté
debidamente asentado. Si se utiliza
un estrobo de nailon, controle su
acoplamiento a la carga.
Cuando utilice su cabrestante para
mover una carga, coloque la transmisión
de su vehículo en neutro, active el
freno de mano del vehículo y coloque
calzos en todas las ruedas.
NO USE EL CABRESTANTE PARA
SOSTENER CARGAS.
Use otro método para
asegurar cargas, como
por ejemplo las correas
de amarre.
SÓLO USE INTERRUPTORES,
CONTROLES REMOTOS Y
ACCESORIOS APROBADOS POR
EL FABRICANTE. El uso de
componentes no aprobados por el
fabricante puede resultar en lesiones
o daños a la propiedad y puede anular
su garantía.
NO TRABAJE O SUELDE NINGUNA
PARTE DEL CABRESTANTE. Una
modificación así puede debilitar la
integridad estructural del cabrestante
y puede anular su garantía.
NO CONECTE EL CABRESTANTE
A CORRIENTE DOMÉSTICA DE
110 V NI DE 220 V, YA QUE EL
CABRESTANTE SE QUEMARÁ O
PODRÁ PRODUCIRSE UNA
DESCARGA ELÉCTRICA FATAL.
NUNCA permita que se apliquen
cargas de impacto al cabrestante o al
cable de acero.
28.
Tenga suma precaución al tirar
de, o bajar, una carga en una
rampa o terreno inclinado.
Mantenga a personas, mascotas
y objetos alejados de la trayectoria
de la carga.
INSTALACIÓN
Para que su cabrestante funcione de
manera correcta se lo debe instalar
de manera adecuada.
ADVERTENCIA
Este cabrestante se
DEBE montar de
manera que el cable de acero se enrolle
desde la parte inferior del tambor. El montaje
erróneo puede dañar su cabrestante y anular
su garantía.
Las baterías contienen
gases, que son
inflamables y explosivos. Durante la instalación,
use protección ocular y quítese las joyas
metálicas. No se incline sobre la batería al
realizar conexiones.
Nota: Al instalar el cabrestante, su instalación
puede variar levemente respecto de las
instrucciones y diagramas a continuación,
dependiendo de su vehículo, del montaje
del cabrestante o de la estructura de apoyo.
Siempre dedique tiempo para evaluar su
situación y planificar el tiro.
Paso (2)

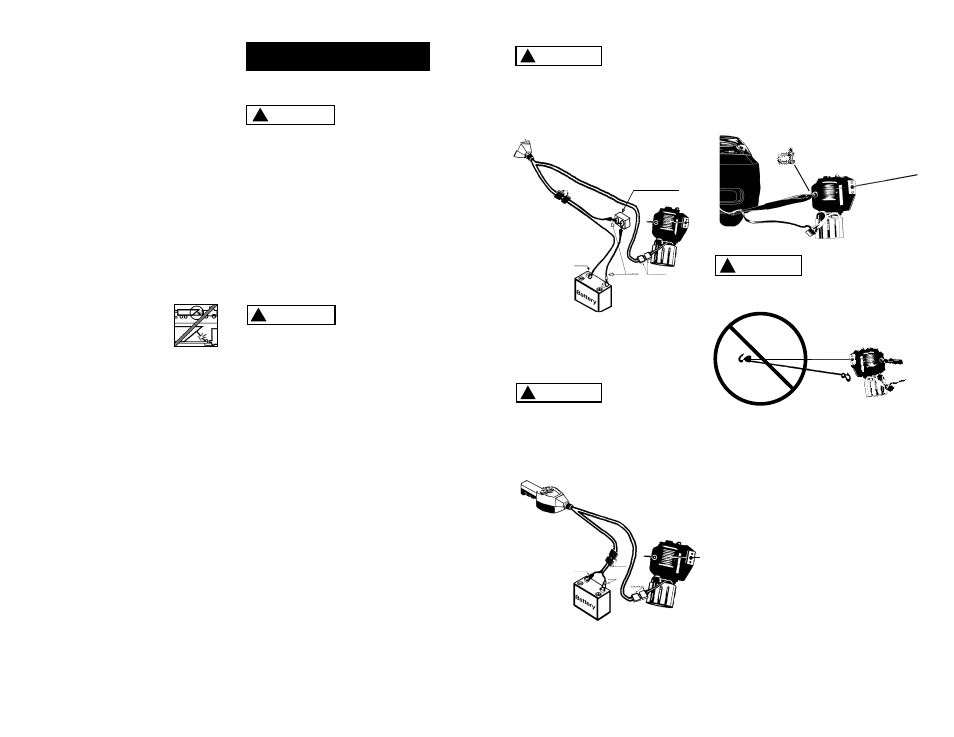

La conexión eléctrica del cabrestante es
sencilla. Introduzca el conector amarillo
del control remoto manual en el conector
amarillo del cabrestante. Introduzca el
conector gris del control remoto manual en
el conector gris del cable de conexión en
puente de la batería o en la conexión
permanente del cable de la batería.
Nota: Se recomienda realizar la conexión
permanente del cable de la batería antes
de usar el cabrestante. Conecte el interruptor
automático directamente al extremo de
batería de la conexión permanente de la
batería (ROJO) y después conecte el
alambre ROJO del interruptor automático
al borne positivo de la batería. Conecte el
alambre codificado negro de la conexión
permanente de la batería al terminal negativo
de la batería. Forre el interruptor automático
con cinta aislante para prevenir cortocircuitos.
(Ver la figura 6).
La ubicación del
interruptor NO DEBERÁ
interferir con la operación segura del
vehículo y del cabrestante. El cableado
NO DEBERÁ hacer contacto con parte
móvil alguna ni con bordes filosos, tales
como el motor, el tambor del cabrestante,
el cable de acero, las correas, la suspensión,
los frenos, el escape ni la dirección.
Conexiones del cableado
eléctrico permanente
Interruptor automático
Si se utiliza la conexión en puente temporal
de la batería, acople el conector ROJO al
terminal positivo en la batería y acople el
conector NEGRO al borne negativo de la
batería. (Ver la figura 7).
PRECAUCIÓN
Conexiones del
cableado eléctrico
temporal El alambre DEBERÁ pasarse
sobre el vehículo para asegurarse de
que no quede atrapado debajo del
vehículo durante el uso del cabrestante.
DESCONECTE la conexión en puente
de la batería cuando no esté en uso.
Figura 7
Paso (3)
Fije la correa de 4 pies protectora de árboles
a través del gancho de remolcado, del
bastidor del chasis o de una estructura
similar del vehículo. Cerciórese de que la
correa no haga contacto con ningún objeto
o borde filoso o caliente. Pase el grillete a
través del bucle en ambos extremos de la
correa. Enganche el grillete a la placa de
montaje del cabrestante . (Ver la figura 8).
NO use la correa en forma de “nudo
deslizante” de manera que se enrolle en
sí misma .
Figura 6
Figura 8
ADVERTENCIA
NO use un polipasto para duplicar la
capacidad de este producto.
Paso (4)
Realice el tiro y gire la perilla del embrague
hasta la posición "Free" (Libre) según se
indica en la figura 9. Si hay carga aplicada
en el cable de acero, la perilla del embrague
quizá no gire tan fácilmente. NO FUERCE
LA PERILLA DEL EMBRAGUE. Para soltar
la tensión en el embrague, suelte gradualmente
una longitud de cable de acero. Suelte el
en el punto de anclaje o la carga. Use siempre
el protector de manos suministrado para sostener
el gancho al enrollar o desenrollar el cable.
Cerciórese de que queden al menos cinco (5)
vueltas de cable de acero en el tambor. Vuelva
a activar el tambor girando la perilla del
embrague a la posición “Engaged” (Activado).
(Ver la figura 9).
ADVERTENCIA
ADVERTENCIA
Batería
NEGO
ROJO AMARILLO
GRIS
Conexiones del cableado
eléctrico temporal
NEGRO
GRIS
ROJO
AMARILLO
Grillete
Batería
