LOS EQUIPOS DE PROLONGACIÓN SE SUMINISTRAN PRECARGADOS.
2

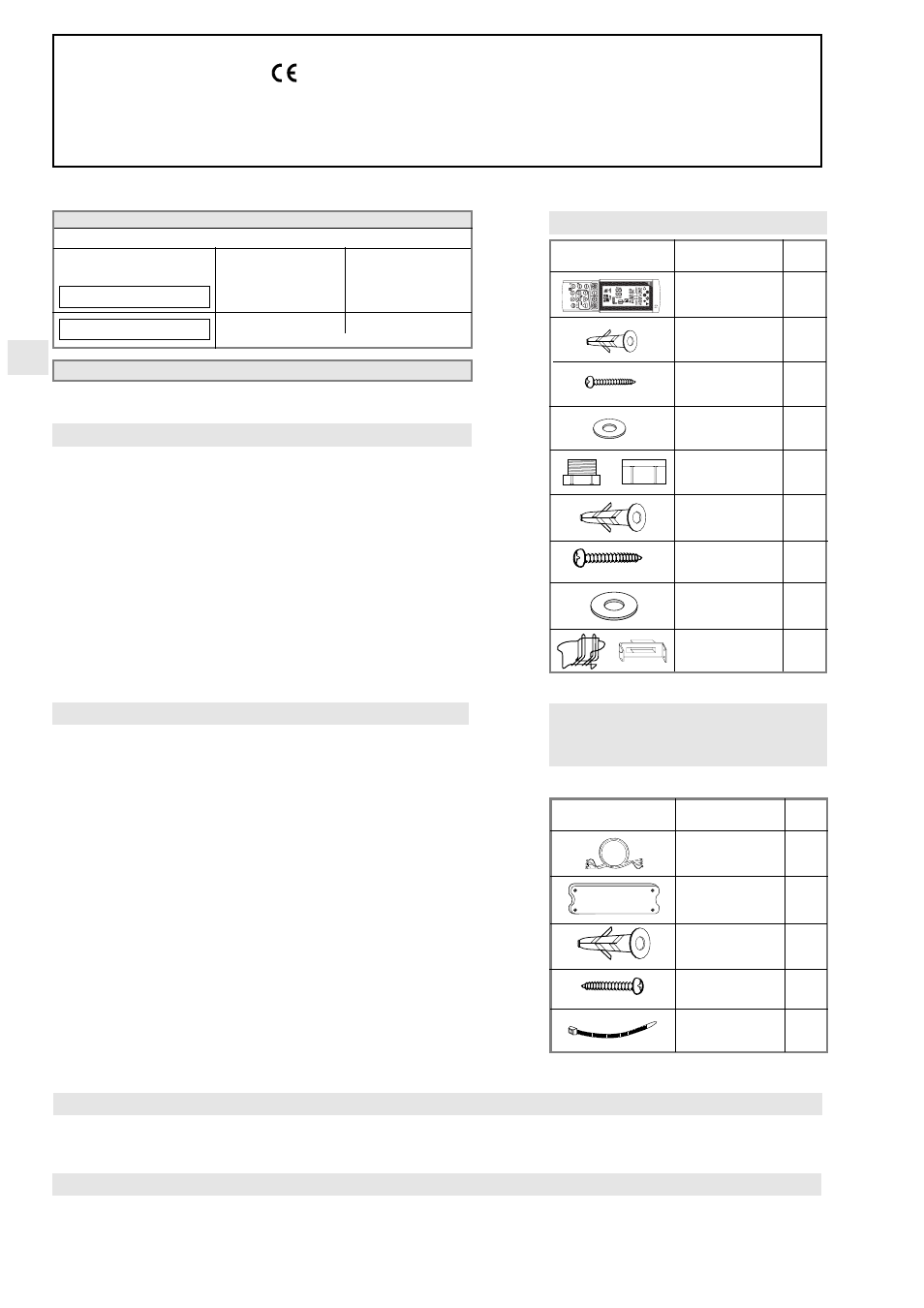

ACCESSORIOS EN DOTACION
ACCESSORIOS FIGURA N°
MANDO A 1
DISTANCIA
TACO S X 5 2
TORNILLO 2
4,2X32
ARANDELLA 2
TAPON DE PLASTICO 2 + 2
(MACHO Y HEMBRA)
TACO S X 10 2/3
TORNILLO 7X65 2/3
ARANDELLA 2/3
SOPORTE DE LA
UNIDAD EXT. O
1
CONTENEDOR
KIT PROLUNGACION DEL TUBO
DE CONEXION -
DE 2 O 4 m. DE LARGO
ACCESSORIO SUMINISTRADO BAJO PEDIDO
* Para unidad bomba de calor.
ACCESSORIOS FIGURA N°
PROLONGACION
PARA CONEXION
1
UNIDAD
CAJA DE
PLASTICO PARA
1
CONEXION
TACO DE 3
EXPANSION
TORNILLO ø 3,5 x 45 3
ABRAZADERA 2 + 8 *
E
MODELO TUBO PEQUEÑO TUBO GRANDE
UNIDAD DIAM. EXTERIOR DIAM. EXTERIOR
6,35 mm 7,93 mm
6,35 mm 9,52 mm
aislados por separado
● Aceite sintético HAB-Alquilbenceno tipo ZERICE S ESSO o análogo, aproximadamente 30 g.
● Tubo de PVC par aislamiento del orificio de la pared de 50 mm de ø exterior, de longitud mínima equivalente al
grosor de la pared.
ALIMENTACIÓN ELÉCTRICA 220 / 240V ~ 50 Hz
(SIGUE EN LA PAGINA 3)
Antes de instalarlos, asegurarse de que sean del tipo adecuado a la unidad.
ADVERTENCIAS GENERALES
●
Comprobar que la tensión y la frecuencia de la instalación
eléctrica de alimentación correspondan a las requeridas.
●
Instalar un interruptor bipolar, con fusible de protección de
10A de tipo retardado, antes de la toma de alimentación.
●
Comprobar la factibilidad de la alimentación a la unidad
exterior (LONGITUD DEL CABLE ELECTRICO EN DOTA-
CION 3 m).
●
Asegurarse que la instalación eléctrica sea dimensionada
para la corriente necesaria al acondicionador aparte de la
corriente absorbida por otros aparatos. (electrodomésticos,
luces, etc.). Véase las absorciones máximas indicadas en
la placa de caracteristícas del aparato.
●
La toma de corriente tiene que estar provista siempre
de toma a tierra eficaz.
●
Destornillador medio, cabeza en estrella
●
Metro
●
Nivel
●
Taladro eléctrico de percusión
●
Punta fresa de
cuchara ø 50
●
Llave fija de 19 mm
●
Llave fija de 21 mm
●
Llave fija de 24mm
●
Martillo
●
Broca ø 10 para
paredes.
LUGAR DE INSTALACIÓN
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN
MATERIAL ADICIONAL NECESARIO PARA LA INSTALACIÓN
UNIDAD INTERIOR
EVITAR:
●
Instalar la unidad interna en lugares donde podría salpicarle
agua (lavanderías). ● Colocar la unidad en una zona de
mucha humedad, con presencia de vapores de aceite o fugas
de gas.
●
Directa exposición a los rayos del sol o una instala-
ción cerca de fuentes de calor. ● Instalar la unidad detrás de
cortinas o de muebles que puedan impedir la circulación
regular del aire.
COMPROBAR:
●
La posición más adecuada para asegurarse una buena ven-
tilación del ambiente.
●
Que en la posición elegida existan los espacios mínimos de
mantenimiento aconsejados.
UNIDAD EXTERIOR
EVITAR:
●
La exposición directa al sol o a áreas donde se expulse aire
caliente.
SE DEBE PREFERIR:
●
Un área a la sombra, si posible, y ligeramente ventilada.
COOL/DRY/FAN
COOL/DRY/HEAT/FAN
DECLARACION DE CONFORMIDAD
Este producto lleva la marca que indica conformidad con las Directivas:
- Baja Tensión n. 73/23 CEE y 93/68 CEE. -Compatibilidad Electromagnética n. 89/336 CEE, 92/31 CEE y 93/68
CEE.
Esta declaración se considerará nula si el aparato no se usa para las finalidades indicadas por el Fabricante y/o
si se ignoran, total o parcialmente, las instrucciones de instalación y/o uso.
