INSTRUCCIONES IMPORTANTES
KIT, PERILLA DE RETENCIÓN
81048
10207 TORNILLO, N.º 4 X 5/8, PHIL,
CABEZA PLANA
81047 RETENCIÓN, PERILLA
INSTRUCCIONES DE
INSTALACIÓN DE
PERILLA DE RETENCIÓN EN
CALENTADOR DE COBERTURAS
1 Retire el tornillo de la perilla de retención para
permitir que se deslice más allá de la cubierta de la
perilla y del cuerpo del termostato.
2 Instale la perilla de retención de forma que se
ajuste alrededor de la cubierta de la perilla y del
cuerpo del termostato del mando del termostato
para evitar que el cuerpo/termostato gire.
• Tuerza los extremos de la perilla de retención
para separarlos. Esto permitirá deslizar la perilla
de retención más allá de la cubierta de la perilla y
del cuerpo del termostato.
PRECAUCIÓN: Al separar ligeramente los
extremos de la perilla de retención, para
instalarla, podrían agrietarse y romperse.
Tenga cuidado al torcer y deslizar la perilla de
retención en la posición instalada.
3 Ajuste el termostato en la posición correcta antes
de apretar el tornillo de la perilla de retención.
4 Fije la perilla de retención con un tornillo y un
destornillador Phillips.
• El tornillo debe introducirse a través del lado de
la perilla de retención que tiene una muesca.
• Sujete juntos los extremos de la perilla de
retención mientras aprieta el tornillo.
INSTRUCTIONS IMPORTANTES
KIT, ENSEMBLE VERROU BOUTON
81048
10207 VIS, N° 4 X 5/8, TÊTE CYLINDRIQUE
LARGE CRUCIFORME
81047 VERROU, BOUTON
DISTRIBUTEUR DE TREMPETTES
INSTRUCTIONS DE MONTAGE DU
VERROU DU BOUTON
1 Retirez la vis du verrou du bouton pour permettre à
celui-ci de glisser à travers le protège-bouton et la
broche du thermostat.
2 Montez le verrou du bouton en l’ajustant autour du
protège-bouton et de la broche du thermostat du
bouton du thermostat pour éviter que la broche ou
le thermostat ne tourne.
• Tordez les extrémités du verrou du bouton pour
les écarter. Cela permettra au verrou du bouton
de glisser à travers le protège-bouton et la
broche du thermostat.
ATTENTION : Lors du montage du verrou du
bouton, veillez à ne pas écarter excessivement
les extrémités du verrou du bouton, car celles-ci
pourraient se fendre et se rompre. Tordez et
glissez les extrémités du verrou du bouton
avec soin.
3 Réglez le thermostat sur la bonne position avant de
serrer la vis sur le verrou du bouton.
4 Vissez la vis dans le verrou du bouton à l’aide d’un
tournevis cruciforme.
• Insérez la vis par le côté encoché du verrou du
bouton.
• Maintenez fermement les deux extrémités du
verrou du bouton lors du serrage de la vis.
IMPORTANT INSTRUCTIONS
KIT, LOCK KNOB ASSEMBLY
81048
10207 SCREW, #4 X 5/8, PHIL, PAN HD
81047 LOCK, KNOB
DIP SERVER

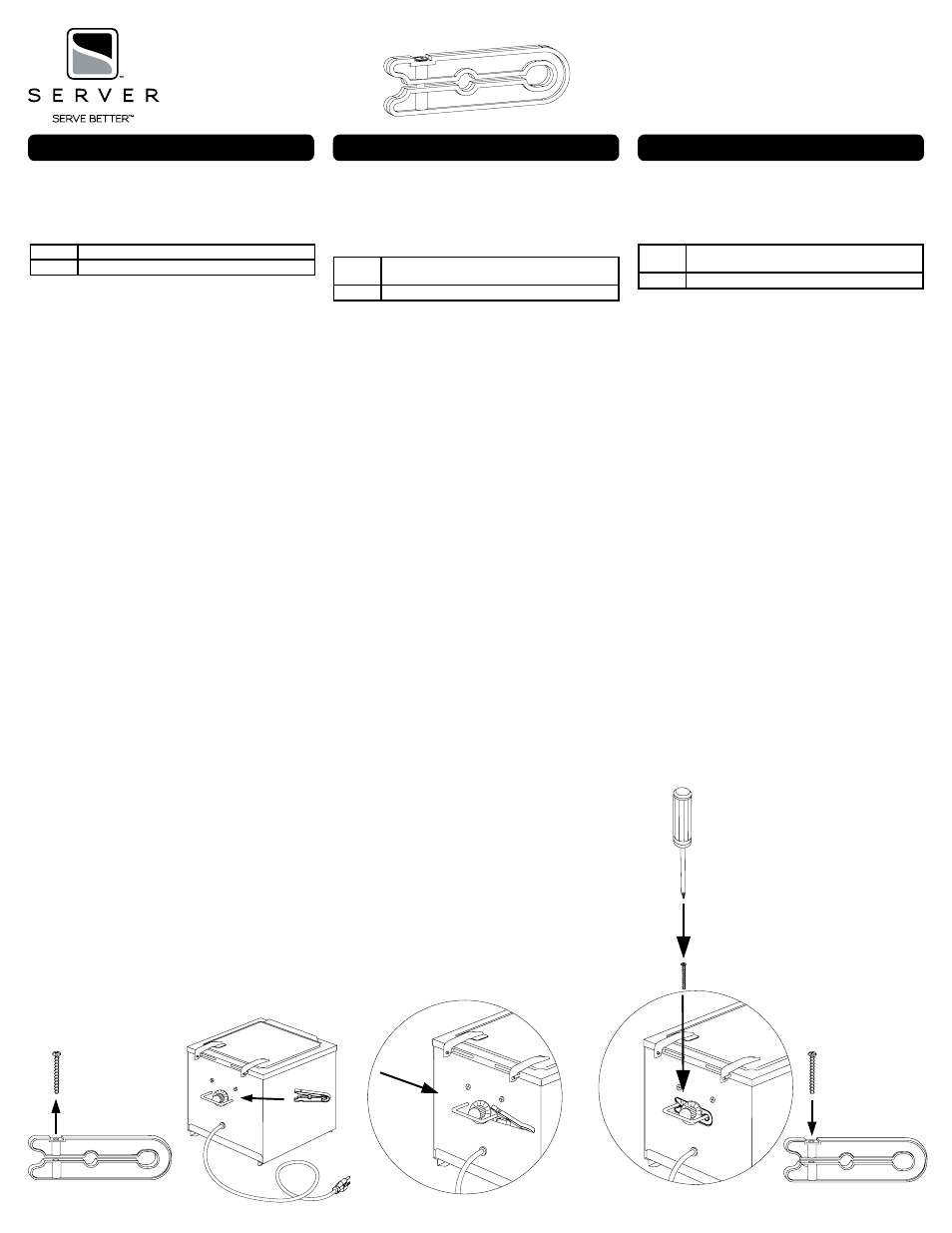

KNOB LOCK INSTALLATION
INSTRUCTIONS
1 Remove screw from knob lock to allow knob lock to
slide past knob guard and thermostat shaft.
2 Install knob lock to fit around knob guard and
thermostat shaft of thermostat knob to prevent
shaft/thermostat from rotating.
• Twist knob lock ends to separate them.
This will allow knob lock to slide past knob guard
and thermostat shaft.
CAUTION: When pulling ends of knob lock
slightly apart, to install knob lock, they may
crack and break. Be careful when twisting and
sliding knob lock into installed position.
3 Set thermostat at correct setting before tightening
screw on knob lock.
4 Secure knob lock with screw and phillips screw
driver.
• Screw must be inserted through knob lock side
that has indentation.
• Hold knob lock ends together when tightening
screw.
E N G L I S H E S P A Ñ O L F R A N Ç A I S
