E N G L I S H F R A N Ç A I S E S P A Ñ O L
U NIT T ROUBLESHOOTING
P OSSIBLE P ROBLEM :
• Unit does not heat.
S OLUTIONS :
• Make sure cord is securely plugged in.
• Make sure power is available from the source.
• Make sure the unit is on or the thermostats
are set correctly.

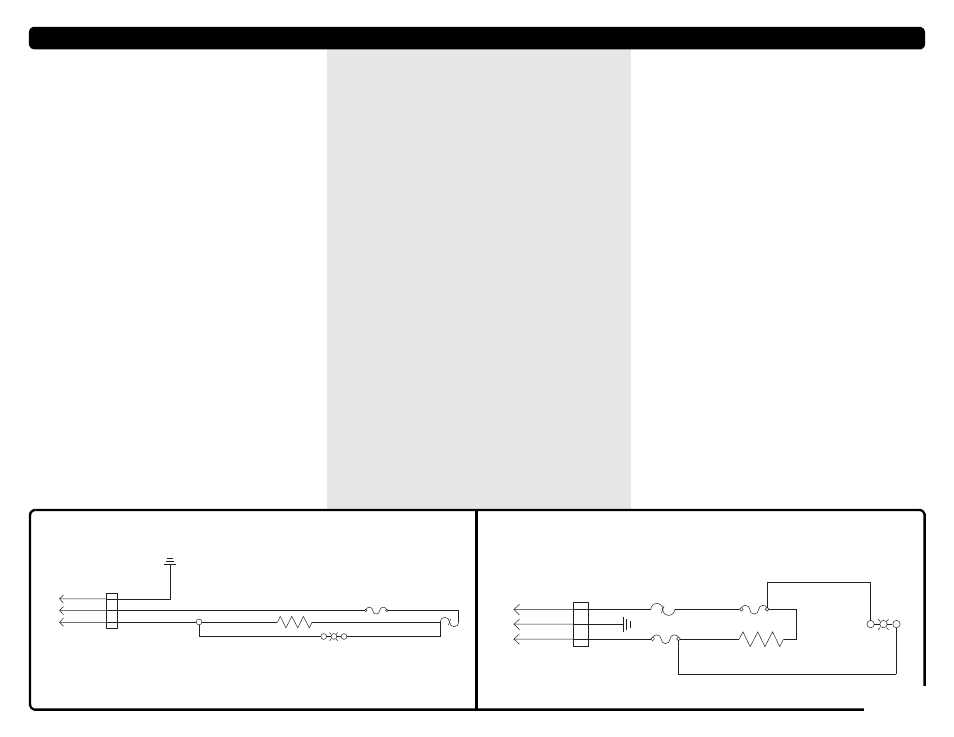

W IRING D IAGRAMS
ᕡ Cord Assembly
120V/60Hz or 230V/50Hz
A Green D Brown
B Black E Yellow/Green
C White F Blue
ᕢ Bushing and/or Strain Relief
ᕣ Wire Nut
ᕤ Thermal Cutout
ᕥ Thermostat
ᕦ Heating Element
ᕧ Light, Indicator
D ÉPANNAGE DE L ’ APPAREIL
P ROBLÈME POSSIBLE :
• L'appareil ne chauffe pas.
S OLUTIONS :
• Assurez-vous que le cordon d'alimentation est bien bran-
ché.
• Assurez-vous que l'alimentation est disponible à la source.
• Assurez-vous que l'appareil est sous tension ou que
les thermostats sont correctement réglés.
S CHÉMAS DE CÂBLAGE
ᕡ Cordon
120 V/60 Hz ou 230 V/50 Hz
A Vert D Marron
B Noir E Jaune/Vert
C Blanc F Bleu
ᕢ Douille et/ou serre-câble
ᕣ Écrou à fil
ᕤ Thermorupteur
ᕥ Thermostat
ᕦ Élément chauffant
ᕧ Voyant
L OCALIZACIÓN D E A VERIAS E N L A U NIDAD
P OSIBLE P ROBLEMA :
• La unidad no se calienta.
S OLUCIONES :
• Cerciórese de que el cable esté correctamente enchufado.
• Cerciórese de que la fuente de alimentación esté
suministrando energía.
• Cerciórese de que la unidad esté encendida o
los termostatos estén correctamente fijados.
D IAGRAMAS D E C ABLEADO
ᕡ Conjunto del cable
120 V/60 Hz ó 230 V/50 Hz
A Verde D Marrón
B Negro E Amarillo/verde
C Blanco F Azul
ᕢ Buje y/o alivio de tensión
ᕣ Tuerca para alambre
ᕤ Interruptor térmico
ᕥ Termostato
ᕦ Elemento calentador
ᕧ Luz indicadora
120V/60Hz 230V/50Hz
ᕡ ᕢ
ᕣ ᕦ
ᕧ
ᕤ
ᕥ
A
B
C
ᕡ ᕢ ᕥ
ᕦ
ᕧ
ᕤ
D
E
F
ᕤ
01840
6
