5.1 Pin Layout μPA32
5.1.1 Input Connector
four guide posts

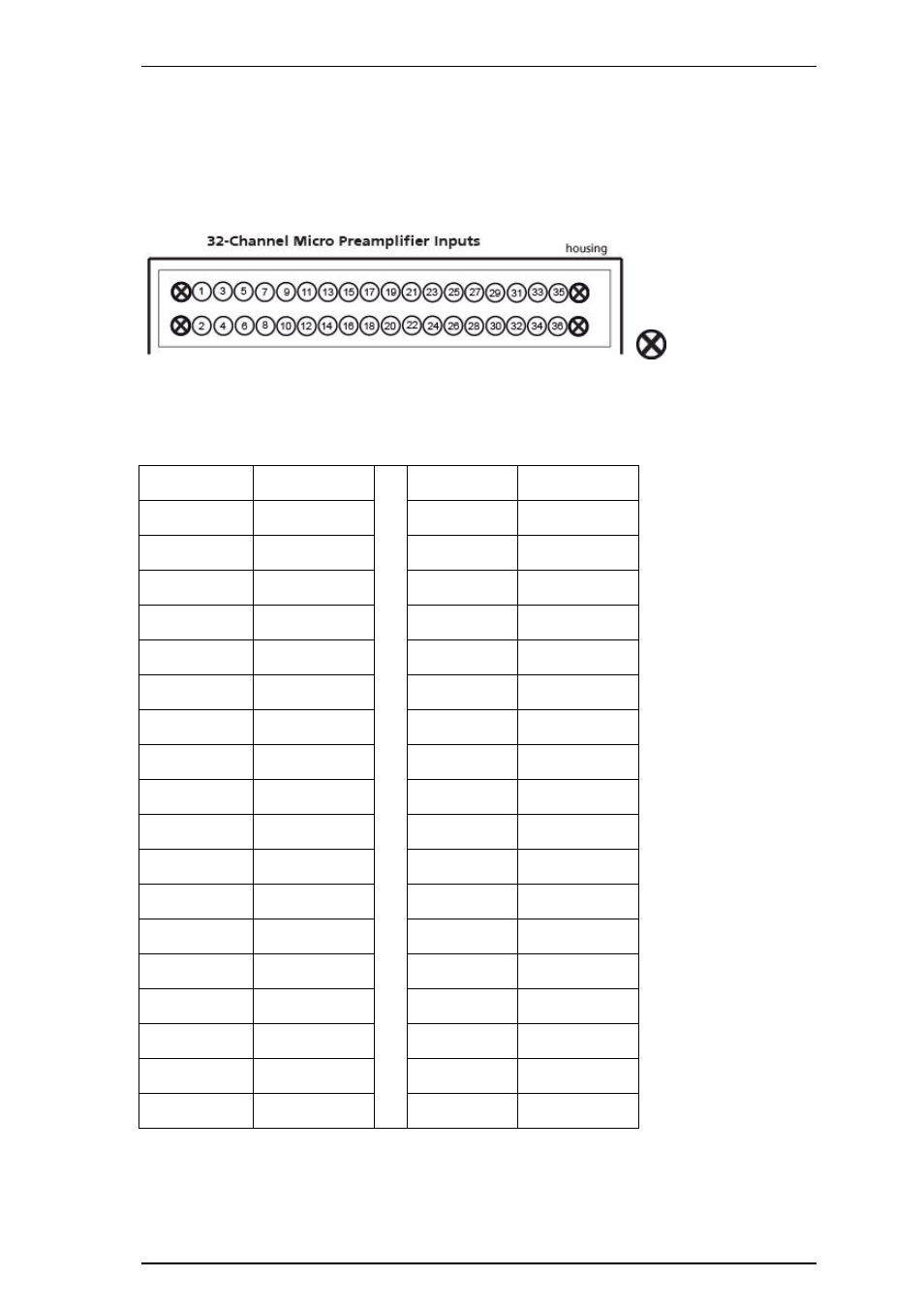

This illustration shows the pin layout of the Omnetics connector A79023-001 (NSD-36-DD-GS with
4 guide posts, female), viewed from the front, with the metal housing of the μPA32 above.
The reference input is used for connecting a reference electrode.
Pin Channel
Pin Channel
Pin 1
Ground GND
Pin 19
Channel 17
Pin 2
Reference REF
Pin 20
Channel 18
Pin 3
Channel 1
Pin 21
Channel 19
Pin 4
Channel 2
Pin 22
Channel 20
Pin 5
Channel 3
Pin 23
Channel 21
Pin 6
Channel 4
Pin 24
Channel 22
Pin 7
Channel 5
Pin 25
Channel 23
Pin 8
Channel 6
Pin 26
Channel 24
Pin 9
Channel 7
Pin 27
Channel 25
Pin 10
Channel 8
Pin 28
Channel 26
Pin 11
Channel 9
Pin 29
Channel 27
Pin 12
Channel 10
Pin 30
Channel 28
Pin 13
Channel 11
Pin 31
Channel 29
Pin 14
Channel 12
Pin 32
Channel 30
Pin 15
Channel 13
Pin 33
Channel 31
Pin 16
Channel 14
Pin 34
Channel 32
Pin 17
Channel 15
Pin 35
Ground GND
Pin 18
Channel 16
Pin 36
Ground GND
