Décalaminage du système d’admission
(exige une buse de décalaminage MVA550 vendue
séparément)

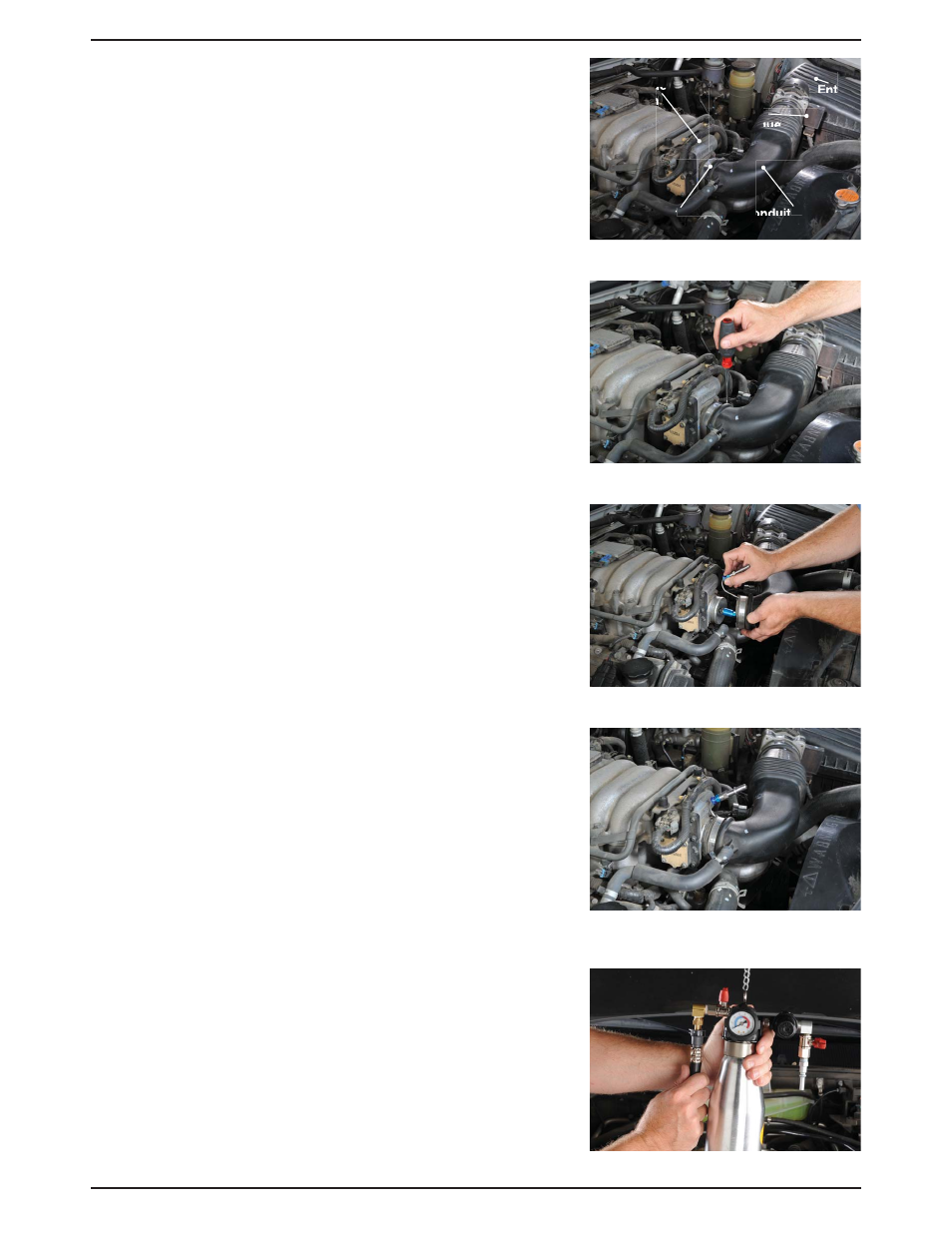

Mettre la buse de décalaminage (MVA550) en place à
l’intérieur du conduit d’admission d’air, où elle se fixe à
l’entrée du corps de papillon. Elle doit être posée en aval du
débitmètre d’air massique (Fig. 13), de façon à éviter tout
contact entre la solution de nettoyage et le délicat débitmètre.
Dans certains cas, le débitmètre d’air massique est monté
dans le corps de papillon. Ne pas se servir du nettoyeur pour
nettoyer un système d’admission d’air de ce type.
La buse doit être dirigée directement vers le centre du papil-
lon, sans le toucher. La buse étant introduite dans le passage
d’air, le petit tube d’acier en forme de S doit passer entre le
conduit d’air et le corps de papillon au point où le conduit
se fixe à l’entrée du corps de papillon. Le côté de raccorde-
ment de flexible d’alimentation de la buse doit dépasser à
l’extérieur du conduit et l’ensemble être maintenu en place au
moyen du collier à vis sans fin fixant le conduit d’air au corps
de papillon. Il est possible de recourber le tube d’acier en
forme de S afin de lui donner toute forme nécessaire pour la
mise en place.
1. Faire tourner le moteur jusqu’à ce qu’il atteigne sa tem-
pérature de fonctionnement.
2. Placer la boîte de vitesses du véhicule en position de
stationnement ou au point mort, serrer le frein de sta-
tionnement et couper le contact.
3. Desserrer le collier fixant le conduit d’admission d’air à
l’entrée du corps de papillon (Fig. 14).
4. Faire glisser le conduit d’admission d’air pour le séparer
du corps de papillon et mettre la buse de décalaminage
en place de façon à ce que son embout soit dirigé vers le
centre du papillon sans le toucher (Fig. 15).
5. La buse étant orientée vers le papillon, recourber le tube
d’acier en forme de S et le positionner de façon à ce que
le conduit d’admission d’air puisse être glissé par-dessus
(Fig. 16).
6. Assujettir l’adaptateur en place en serrant le collier. Pour
un meilleur support et garantir que la buse de décalami-
nage reste dans la bonne position, on peut acheter un
collier prolongé (pièce n° MVA551). Pour plus de détails,
voir page 3.
7. Dévisser la nourrice du collecteur et y verser la solution
de décalaminage appropriée.
8. Revisser la nourrice dans le collecteur et suspendre
le nettoyeur sous le capot du véhicule au moyen de la
chaîne fournie.
9. Fermer les vannes d’entrée et de refoulement du nettoy-
eur.
10. Fermer le détendeur de pression en le tournant à fond
dans le sens horaire.
11. Tirer sur le bouton de réglage du régulateur pour le
débloquer et régler le régulateur en position d’ouverture
complète en tournant le bouton dans le sens antihoraire.
Figure 13
Figure 16
Figure 14
Figure 15
Corps de
papillon
Figure 17
Collier
Entrée
de
filtre
à air
Débitmètre
d’air
massique
Conduit
d’admission d’air
