Discontinued, User options and adjustments – Max Machinery 272-5X8 BIDIRECTIONAL TRANSMITTER (210_240 SERIES FLOW METERS) User Manual
Page 9

Green
Ground
(A)
Black
Common
(B)
White
Signal
(D)
Red
+15V
(C)
Blue
-15V
(F)
Phase A Out*
Phase B Out*
Ripple Adjustment Sensitivity
(CW = More Sensitive)
Ripple Indicator LED
Removable Connector
Amphenol Connector
(Std. on 272-518)
S2-1 Filter
S2-2 Ground
Fine Gain Trimmer 2.5:1
Output Overrange LED
Offset Trimmer
Stator Adjustment Screw
Offset Trimmer
Reverse Gain Trimmer
Range Switch
2.15:1
6 Steps
272-500-350 © 1996 (Rev. 8/00) Max Machinery, Inc.
Page 9
Green
Ground
(A)
Black
Common
(B)
White
Signal
(D)
Red
+15V
(C)
Blue
-15V
(F)
Removable Connector
Amphenol Connector
(Std. on 272-517)
S2-1 Filter
S2-2 Ground
Output Overrange LED
Fine Gain Trimmer 2.5:1
Range Switch
2.15:1
6 Steps
* 1 CYCLE PER FLOW METER REVOLUTION +/- 7.5V SQUARE WAVE (NOT REQUIRED BY MAX INDICATORS.)

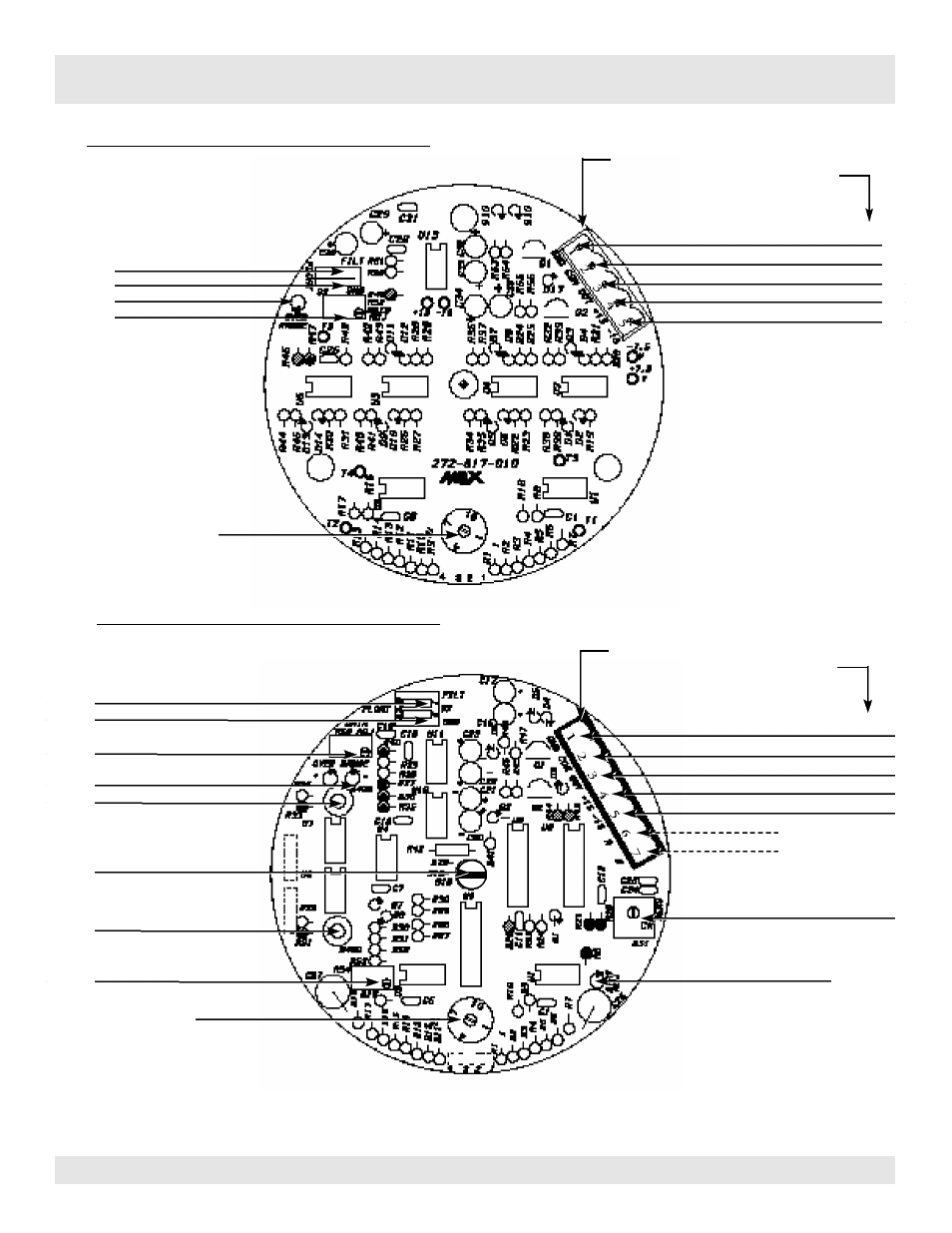

USER OPTIONS AND ADJUSTMENTS
Information for 272-5X7 transmitters:
Information for 272-5X8 transmitters:
Discontinued
