Manual de Usuario del Luminex 200
x
Tecnología MAP
2 - 10 Número de pieza 89-00002-00-130 Rev. B
1. Puerta izquierda, acceso al panel de mantenimiento
2. Puerta central, acceso a la jeringa

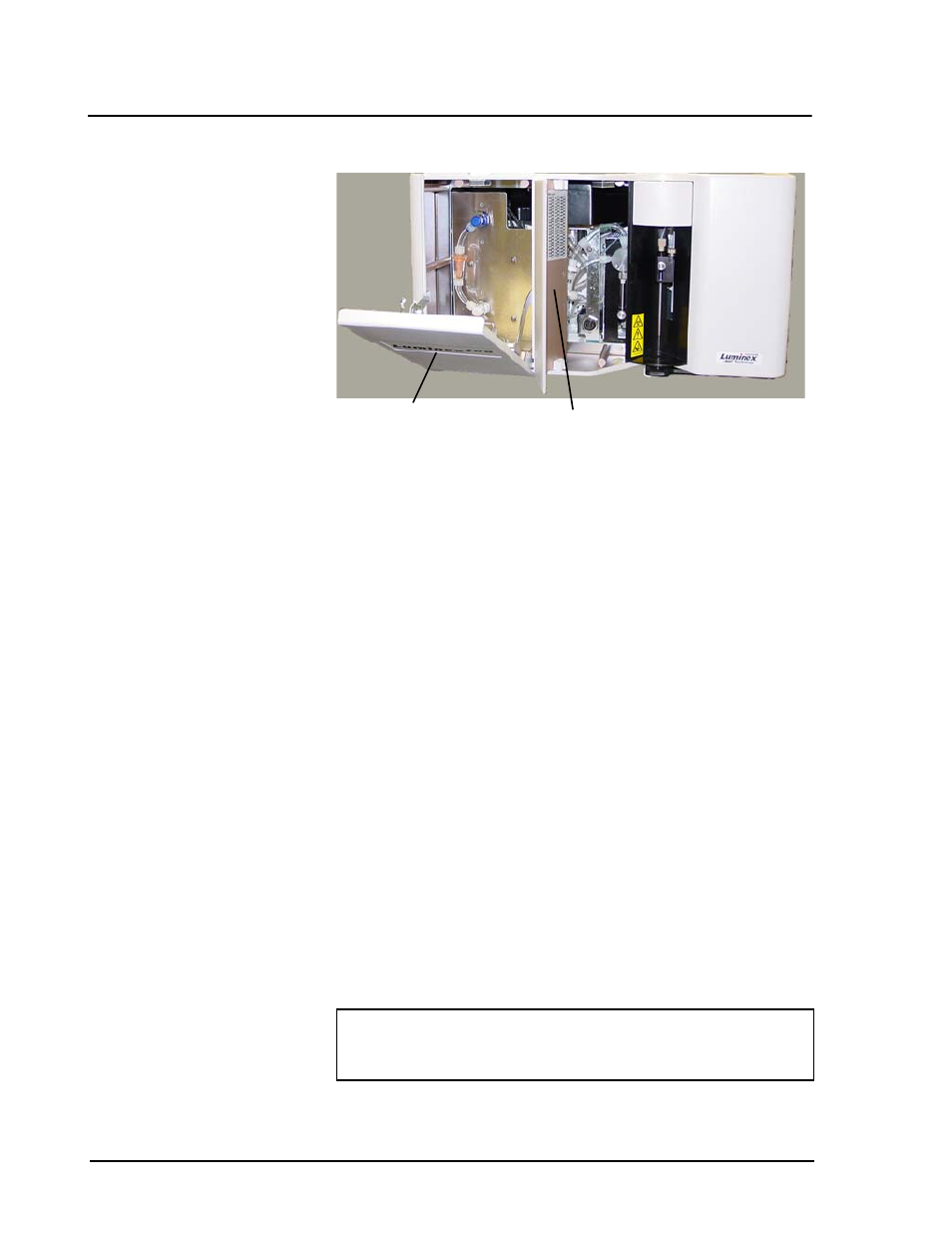

Figura 2-3 Puertas de acceso del analizador Luminex 200
Filtro de toma de
aire
Un filtro de toma de aire reemplazable limpia el aire utilizado para
presurizar el fluido de funda. Este filtro se encuentra detrás de una
puerta de acceso ubicada en la parte trasera del analizador Luminex
200.
Jeringa La jeringa entrega una muestra de la placa de micro valoración de 96
pozos a la cubeta.
Filtro de funda Esta funda elimina las partículas mayores a diez micras de diámetro
del fluido de funda.
Conectores de
fluido de funda,
desechos y aire
Los conectores de funda, desechos y aire, ubicados en el lateral
izquierdo del analizador se conectan con el sistema SD y los
contenedores de fluido de desecho mediante un tubo transparente. El
conector de aire es verde, el de fluido de funda es azul y el conector
de fluido de desecho es naranja.
Sistema de
alimentación de
funda Luminex
Para un funcionamiento correcto, sitúe el sistema Luminex SD al
mismo nivel que la base del instrumento Luminex XYP. No lo
coloque sobre el analizador Luminex 200. Si no está utilizando el
sistema SD, debe supervisar los niveles de fluido de funda
manualmente. Revise el nivel del fluido de funda antes de iniciar el
funcionamiento o un procedimiento.
1 2
Advertencia: Si se han evaluado muestras biológicas con el
sistema, aplique las prácticas de laboratorio estándares para
manipular los desechos del sistema.
