Tecnología MAP
2 - 8 Número de pieza 89-00002-00-130 Rev. B
Puerto de
comunicaciones
(SB9-PIN)
El puerto de comunicaciones conecta el analizador Luminex 200 o el
instrumento Luminex XYP al ordenador, y el sistema Luminex SD al
analizador Luminex 200.
Filtro de
ventilación del
analizador
Luminex 200
Ubicado en la parte inferior del analizador Luminex 200, el filtro
debe revisarse y limpiarse cuando sea necesario. Para su adecuada
ventilación, no obstruya el área inferior y deje por lo menos cinco
centímetros (2 pulg.) libres alrededor del analizador Luminex 200.
Filtro de
ventilación del
instrumento
Luminex XYP
El filtro de ventilación del instrumento XYP limpia el aire que enfría
las partes internas del instrumento Luminex XYP. Consulte Figura 2-
1.
1

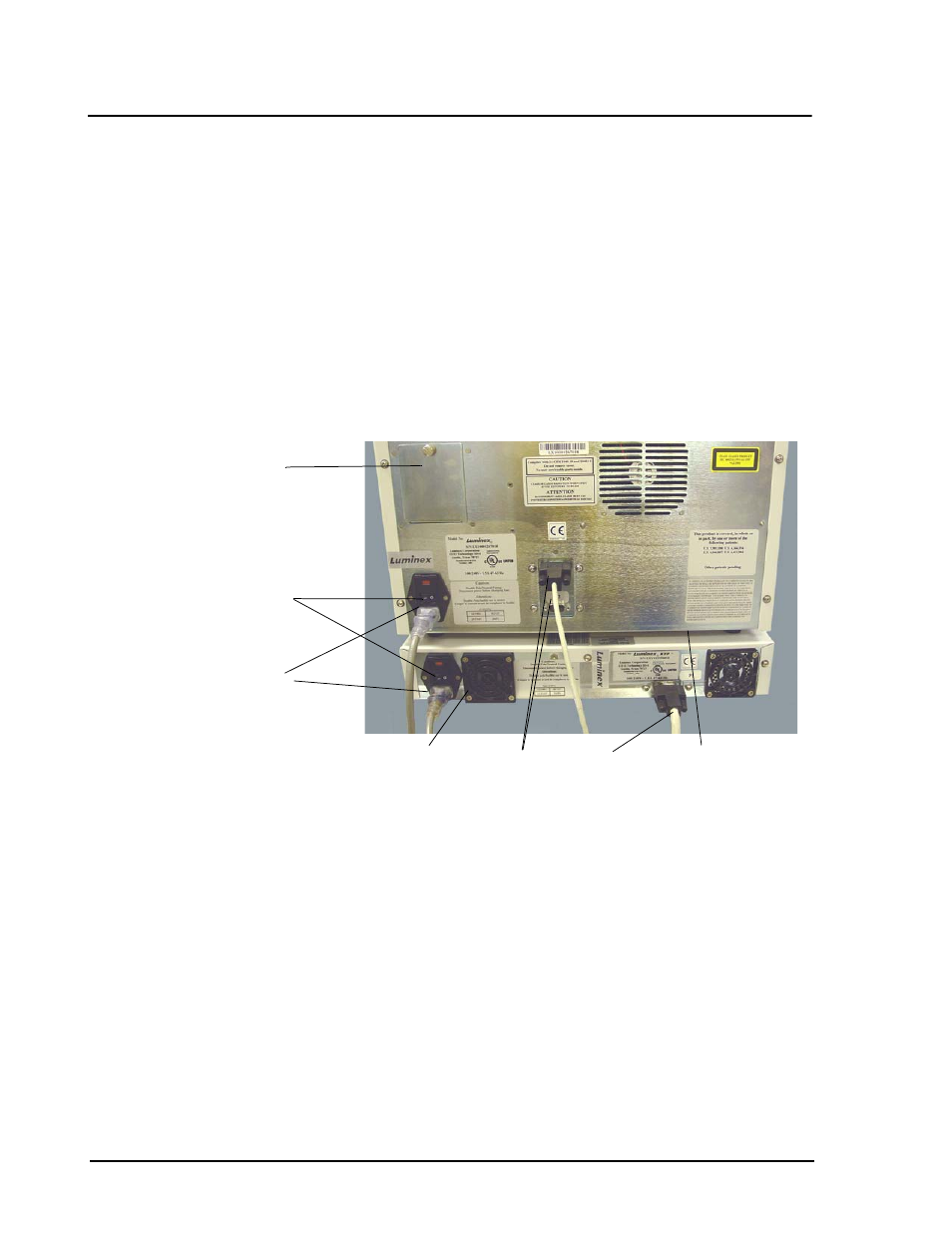

Figura 2-1 Parte trasera del analizador Luminex 200 y del instrumento
Luminex XYP
Hidráulica
5 7
4
3
2
1
6
1. Puerta de acceso del filtro de
toma de aire 5. Puertos de comunicaciones
(DB9)
2. Interruptor de alimentación 6. Puerto de comunicaciones XYP
(DB9)
3. Módulo de entrada de
alimentación 7. Filtro de ventilación del
analizador (en la parte inferior del
analizador)
4. Filtro de ventilación XYP
