intimus POWER 16.86 - Manual (Page 40)

Fig. 8
16 15 17
Fig. 7
14
Fig. 6
6
13
12
11
10
9
8
7
1
2
3
4
5
Fig. 3
19
23
31 21
25
23
35
42 36 30
27
20
Fig. 2
18 44
15.85/16.86
84237 12 01/13
40
P

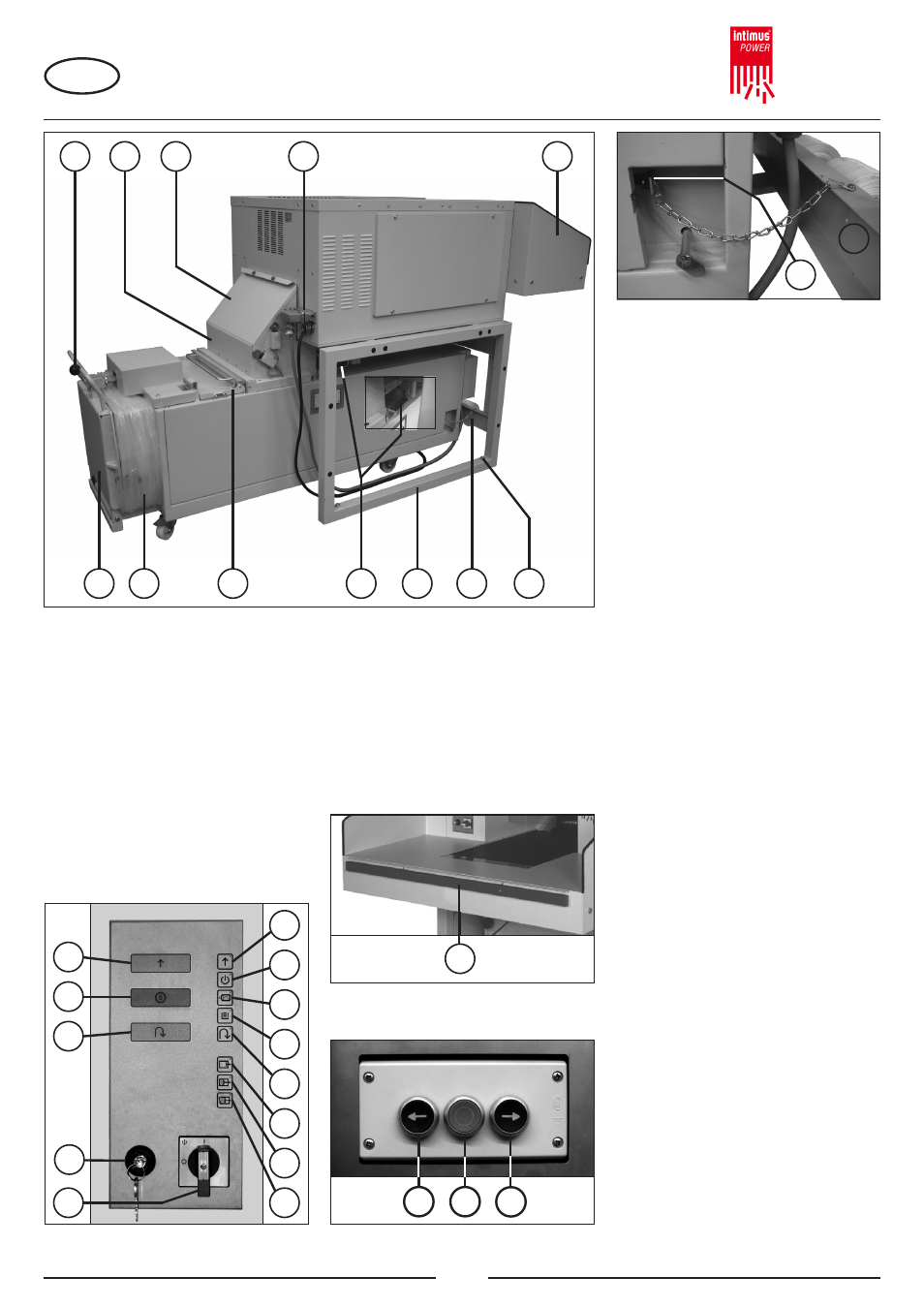

LISTA DAS PEÇAS NUMERADAS:
18 = Tomada de corrente (fig. 2)
19 = Bloqueio do interruptor final (fig. 3)
20 = Parafuso de compensação (fig. 2)
21 = quadro à esquerda (fig. 1 und 2)
22 = quadro à direita (fig. 1)
23 = Chapa intermediária (fig.1 e 2)
24 = Mesa (fig. 1)
25 = ângulo de protecção à esquerda (fig. 1 e 2)
26 = ângulo de protecção à direita (fig. 1)
27 = Tampa (fig. 2 e 5)
28 = Travão de fita (fig. 16 e 17)
29 = Painel de comando (fig. 4)
30 = Válvula de enchimento (fig. 2)
31 = Válvula de extracção (fig. 2)
32 = Punção de pressão (fig. 18)
33 = Elevador de fita (fig. 9 e 18)
34 = Extremidade da fita (fig. 18)
35 = Alavanca de fecho (fig. 2)
36 = quadro do saco (fig. 2 e 14)
37 = Gancho de fita (fig. 14)
38 = Lunetas de fita (fig. 14)
39 = Guia de fita (fig. 17)
40 = Suporte dos rolos da fita (fig. 4 e 17)
41 = Rolo da fita (fig. 4 e 17)
42 = Ângulo de fixação (fig. 2)
43 = Vareta de controlo do nível de óleo (fig. 19)
44 = Tremonha (fig. 5)
45 = Corda de tracção (fig. 17)
46 = Chapa de comutação (fig. 5)
47 = Cames de comutação (fig. 5)
48 = Cobertura do interruptor (fig. 5)
49 = Interruptor final S8 (fig. 5)
50 = Interruptor final S9 (fig. 5)
51 = Pino roscado (fig. 5)
52 = Escova (fig. 5)
Tradução das instruções de serviço originais
Übersetzung der Originalbetriebsanleitung
