FUNKCJE PRZYCISKÓW I
WSKAŹNIKÓW (rys. 5 i 6):
1 = Wyłącznik główny (awaryjny) (rys. 5)
Służy do włączania (położenie „1”) lub
wyłączania (położenie „0”) urządzenia.
Gdy wskaźnik gotowości (7) na
wyświetlaczu jest włączony ( nie miga),
oznacza to, że urządzenie funkcjonuje
prawidłowo.
Migający wskaźnik
sygnalizuje usterkę.
Uwaga: Wskaźnik jest włączany z
opóźnieniem około 2 sekundy (na skutek
procedury inicjowania mikroprocesora).
2 = Przełącznik blokady (rys. 5)
Obrócenie klucza w lewo powoduje
zablokowanie urządzenia i zabezpieczenie
przed nieautoryzowanym użyciem.
Uwaga: Zablokowanie urządzenia
wówczas, gdy wyłącznik główny (1) jest
ustawiony w położeniu „1”, powoduje
miganie wskaźnika gotowości (7).
Oznacza to, że urządzenie nie jest
przygotowane.
3 = Przycisk służący do przesuwania
modułu tnącego do przodu (rys. 5)
Naciśnięcie tego przycisku powoduje
rozpoczęcie przesuwania modułu
tnącego i pasa przenośnika i umożliwia
podawanie materiału do niszczarki.
4 = Przycisk służący do zatrzymania
modułu tnącego (rys. 5)
Naciśnięcie tego przycisku powoduje
wyłączenie niszczarki, a więc zatrzymanie
modułu tnącego i pasa przenośnika.
ELEMENTY STERUJĄCE
5 = Przycisk służący do przesuwania
modułu tnącego wstecz (rys. 5)
Naciśnięcie tego przycisku powoduje
rozpoczęcie cofania modułu tnącego i
pasa przenośnika.
Uwaga: Naciśnięcie tego przycisku
wówczas, gdy urządzenie jest przełączone
do trybu przesuwania do przodu,
powoduje cofanie przez co najmniej
3 sekundy, a następnie automatyczny
powrót do trybu przesuwania do przodu.
6 = Wskaźnik przesuwania modułu
tnącego do przodu (rys. 5)
a) Włączony wówczas, gdy moduł tnący
i pas przenośnika są przesuwane do
przodu.
b) Miga wówczas, gdy moduł tnący i pas
przenośnika są przełączane do trybu
cofania.
7 = Wskaźnik gotowości (rys. 5)
Włączony (sygnalizuje gotowość
urządzenia) w następujących sytuacjach:
a) włącznik główny (1) w położeniu „1”,
b) przełącznik blokady (2) jest zwolniony,
c) listwa wyłącznika awaryjnego (14) jest
wysunięta,
d) Kontener niszczarki (23) jest całkowicie
zadokowany.
Migający (sygnalizuje brak gotowości)
wówczas, gdy wyłącznik główny jest w
położeniu „1”, jeżeli:
a) przełącznik blokady (2) jest
uaktywniony lub
b) listwa wyłącznika awaryjnego (14) jest
naciśnięta.
8 = Wskaźnik usterki silnika (rys. 5)
Zaczyna migać przy przeciążeniu silnika
niszczarki powodującym uaktywnienie
wbudowanego
zabezpieczenia
termicznego. Powoduje to rozłączenie
obwodu wymaganego do zasilania
urządzenia.
Aby uzyskać więcej informacji, zobacz
sekcję „Usterka silnika”.
9 = Wskaźnik zapełnienia kontenera
niszczarki lub braku zadokowania
kontenera (rys. 5)
Włączany wówczas, gdy kontener
niszczarki jest zapełniony i powinien
być opróżniony lub nie jest całkowicie
zadokowany.
Po włączeniu tego
wskaźnika urządzenie jest zatrzymywane
automatycznie.
Aby uzyskać więcej informacji, zobacz
sekcję „Opróżnianie kontenera
niszczarki”.
10 = Wskaźnik cofania modułu tnącego
(rys. 5)
Włączany wówczas, gdy moduł tnący jest
przesuwany wstecz.
11 = Używany tylko po zainstalowaniu modułu
prasującego (hydrauliczny; typ 860).
12 = Używany tylko po zainstalowaniu modułu
prasującego (hydrauliczny; typ 860).
13 = Używany tylko po zainstalowaniu modułu
prasującego (hydrauliczny; typ 860).
14 = Listwa wyłącznika awaryjnego
(rys. 6)
Jeżeli konieczne jest szybkie wyłączenie
urządzenia, wystarczy nacisnąć listwę
wyłącznika awaryjnego. Aby ponownie
włączyć urządzenie, należy zwolnić listwę,
wyciągając ją na zewnątrz i naciskając
przycisk służący do przesuwania modułu
tnącego do przodu (3).

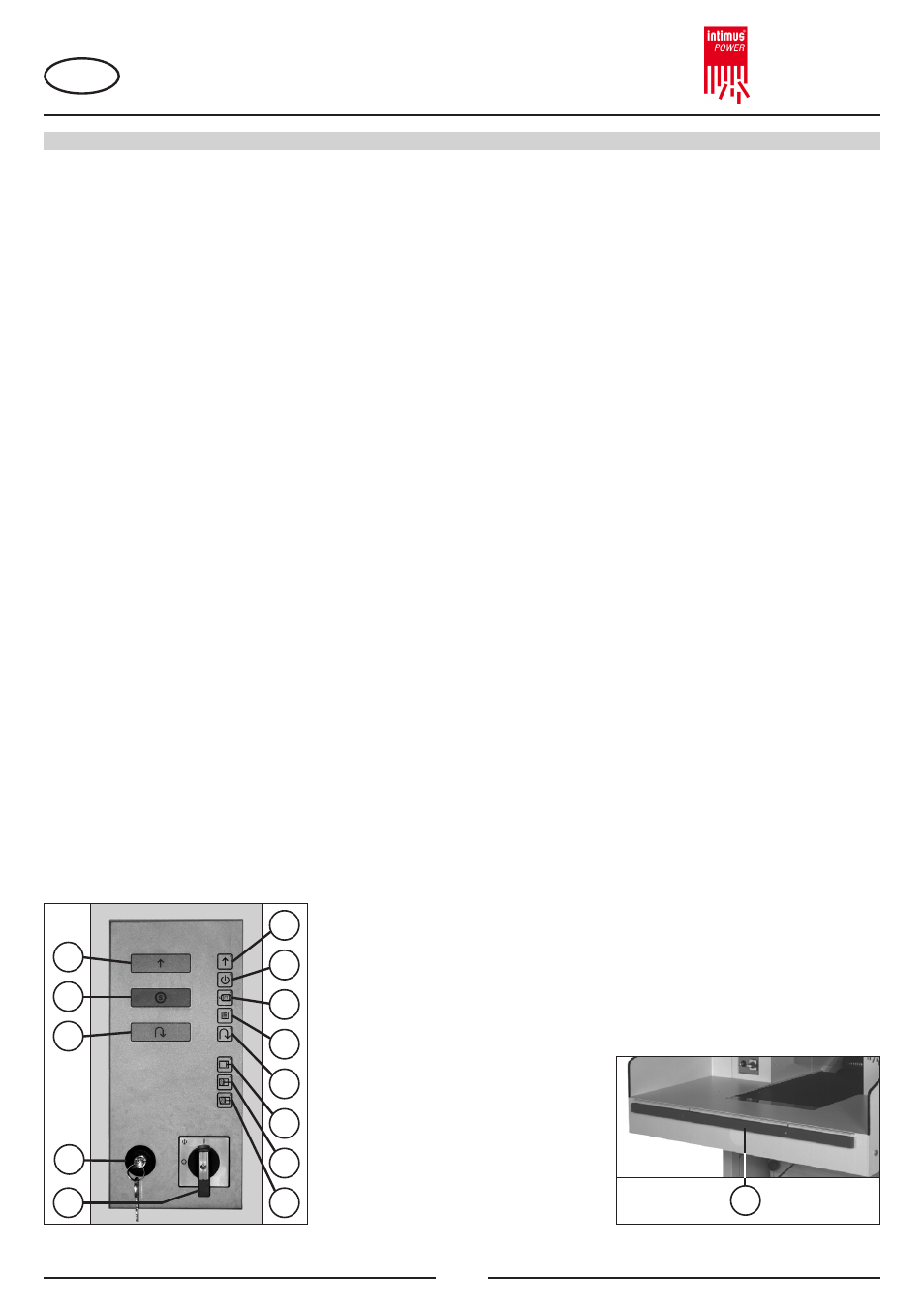

rys. 5
