MANUTENZIONE DELLA TAGLIERINA:
Dopo ca. 8 ore di funzionamento
continuo inserire per ca. 30 secondi il
funzionamento indietro spruzzando allo
stesso tempo una piccola quantità dell’olio
fornito in dotazione sulla taglierina.
MANUTENZIONE DELL‘INGRANAGGIO:
Una volta al mese si devono ingrassare le ruote
di sincronismo, le ruote a catena e le catene di
azionamento.
Prima di aprire la macchina si deve
disinserire l’interruttore principale (1)
(fig. 5) e staccare la spina del cavo di
alimentazione dalla presa di rete!
Procedere come segue:
1. Smontare la copertura laterale sinistra dalla
cassa.
2. Ingrassare i componenti sopra descritti con
un lubrificante normalmente reperibile in
commercio applicato mediante un pennello o
un ingrassatore.
GUASTO AL MOTORE:
In caso di eccessiva sollecitazione del distruttore
di documenti, un dispositivo di protezione termica
integrato interrompe il circuito elettrico e l‘impianto
si ferma. La lampadina dell‘indicatore „Guasto al
motore“ (8) lampeggia.
Durante la fase di raffreddamento del motore in
sovraccarico, il distruttore di documenti può conti-
nuare a funzionare in funzionamento discontinuo
(distruttore di documenti con prestazione ridotte
– collegamento a stella) (per es. per il trasporto
del materiale tagliato, ecc.).
L‘impiego del distruttore di documenti
con prestazioni ridotte è consentito
solo per il trasporto del materiale
tagliato oppure per la trinciatura defi-
nitiva di materiale già alimentato alla
macchina. Un uso più ampio in questa
fase di funzionamento può causare la
distruzione del motore!
Dopo un periodo di raffreddamento di circa
5 – 10 minuti la lampadina si spegne e si può
avviare nuovamente la macchina a regime pieno
(collegamento a stella).
Avvertenza: se nonostante l‘avvenuto raffredda-
mento del motore in sovraccarico l‘impianto non
funziona più (la lampadina (8) non si spegne), vi
è un guasto nella macchina. In tal caso si deve
chiamare il nostro servizio assistenza clienti.
LISTA DI CONTROLLO IN CASO DI GUASTI:
Se la macchina non funziona si devono verificare
i punti seguenti:
- La spina del cavo di alimentazione del dis-
truttore di documenti è correttamente collegata
alla rete elettrica?
- L’interruttore di sbloccaggio (2) è sblocca-
to?
- L’interruttore principale (1) è inserito?
- Il listello di arresto d’emergenza (14) è sbl-
occato?
Estrarre la guida rossa sul tavolo.
- Il contenitore di raccolta (23) è introdotto
completamente?
- Il contenitore di raccolta (23) è pieno?
Il contenitore deve essere svuotato.
- Lo sportello di commutazione (18) (fig. 3)
per il display ”contenitore di raccolta pieno” è
liberamente scorrevole?
All’occorrenza, renderlo nuovamente scorrevo-
le.
- Vi è un motore in stato di sovraccarico?
Vedi la descrizione sotto „Guasto al motore“.
- È caduta una fase?
Controllare, e se necessario sostituire, i fusibili
delle tre fasi nella presa di corrente.
Se le verifiche suddette sono positive, si prega
di consultare il nostro Servizio Assistenza
Clienti!
Quando si devono eseguire dei lavori
di riparazione, prima di aprire la mac-
china si deve staccare la spina del cavo
di alimentazione dalla presa di rete,
disinserire l’interruttore principale e
bloccarlo con un lucchetto per evitare
il reinserimento accidentale!
3. Montare la copertura laterale e inserire la
spina nella presa di rete. Si può ora rimettere
in funzione la macchina.
Non è consentito apportare alcuna
modifica costruttiva!
In caso di non osservanza decade
l‘omologazione della macchina!
UN CONSIGLIO PER
RISPARMIARE ENERGIA:
Assicurarsi che durante la notte la macchina sia
disinserita (interruttore principale (1) (fig. 5) in
posizione „0“).
SMALTIMENTO DELLA MACCHINA:
Smaltire la macchina nel rispetto
dell’ambiente al termine della durata
d‘utilizzo. Non gettare parti della
macchina o dell’imballaggio nei rifiuti
domestici.
15.90 S/16.50 S

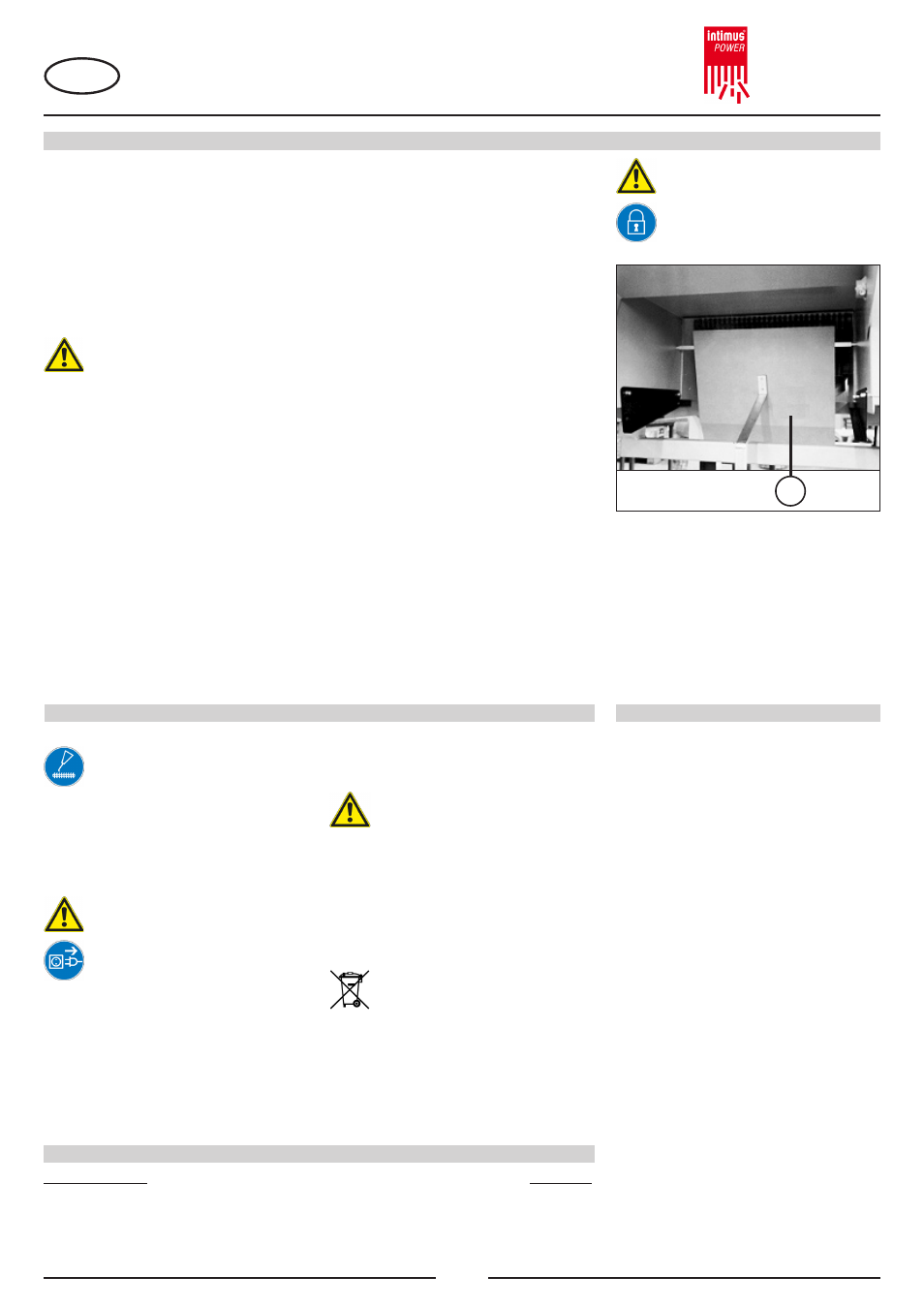

Fig. 3
18
84236 9 01/13
ANOMALIE DI FUNZIONAMENTO
MANUTENZIONE / SMALTIMENTO DATI TECNICI
Larghezze di taglio: 11,8 x 55 mm
7,8 x 55 mm
6 x 50 mm
Prestazione di taglio:
15.90 S:
11,8 x 55 mm: 260-320 fogli (70 g/m 2 )
7,8 x 55 mm: 200-260 fogli (70 g/m 2 )
6 x 50 mm: 180-210 fogli (70 g/m 2 )
16.50 S:
11,8 x 55 mm: 400-550 fogli (70 g/m 2 )
7,8 x 55 mm: 350-420 fogli (70 g/m 2 )
6 x 50 mm: 300-330 fogli (70 g/m 2 )
Tensione di 400V/50Hz
collegamento: 230V/50Hz
415V/50Hz
220V/60Hz
200V/50Hz
200V/60Hz
Prefusibile:
(fusibile gl, tipo assegnazione 1)
400V-415V/50Hz: 35 A
220V-230V/50Hz: 40 A
200V/50Hz: 63 A
Larghezza di lavoro: 500 mm
Livello di rumorosità: circa 74 dB(A)
Potenza:
15.90 S: 5,5 kW
16.50 S: 7,5 kW
Lunghezza: 1950 mm
Larghezza: 1200 mm
Altezza: 1550 mm
Peso:
15.90 S: circa 696 kg
16.50 S: circa 726 kg
ACCESSORI SPECIALI
Denominazione N° di ord.
Sacco di plastica, 900 x 900 x 1500 x 0,15 mm 99960
Bottiglietta d‘olio, 125 ml 99943
Avvertenza: per l’acquisto di pezzi di ricambio si prega di rivolgersi al proprio rivenditore
autorizzato.
