6
polsKi
Mieszacz sygnału PoE • Instrukcja użytkownika Polski
Dziękujemy za zakup 8-portowego rackowego mieszacza sygnału PoE INTELLINET
NETWORK SOLUTIONS ™ , model 502931. Pełna specyfikacja techniczna produktu
dostępna jest na stronie t www.intellinet-network.com.

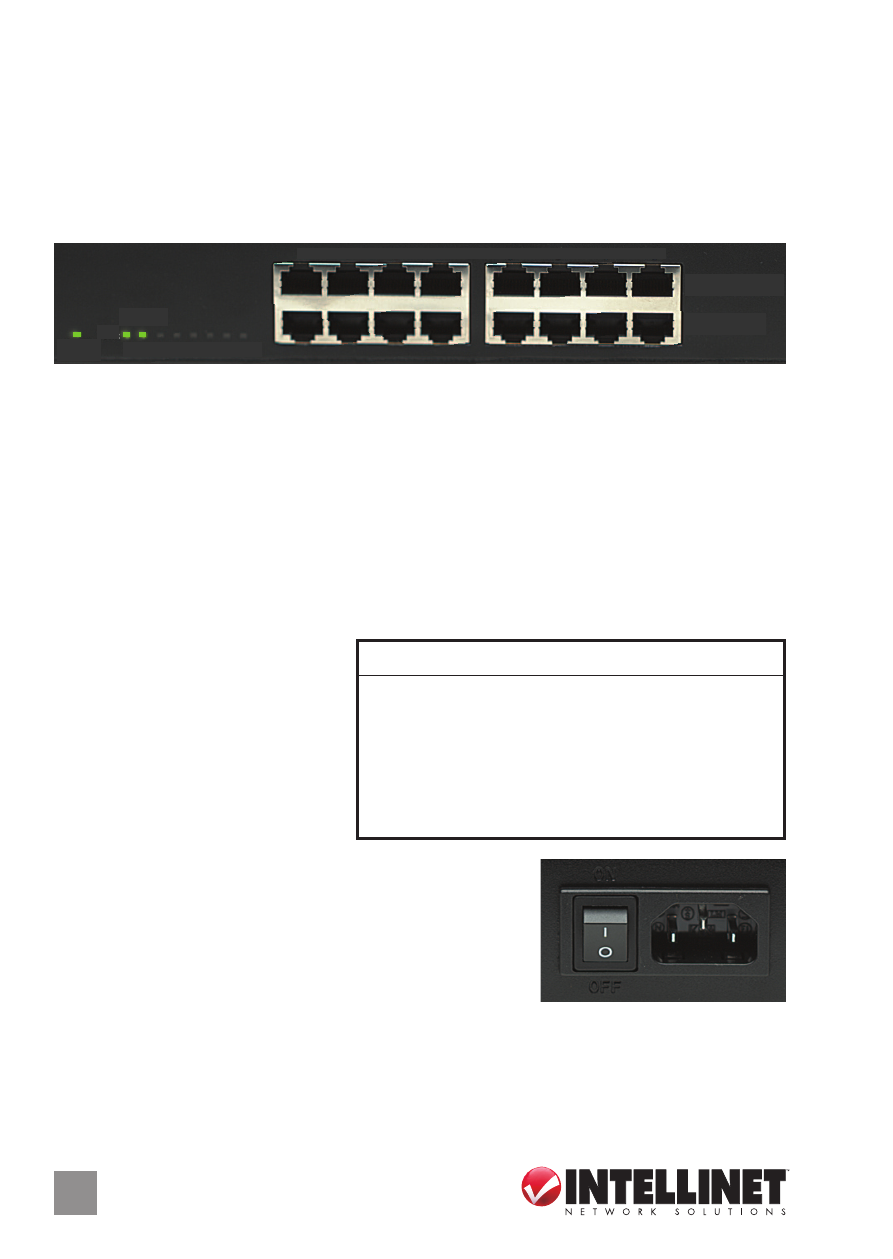

sYgnaLizaCja & PortY
Porty
Do dolnego rzędu portów RJ45 —– Data (In) — na przednim panelu, dostarczany
jest sygnał z istniejących urządzeń w sieci. Górny rząd portów RJ45 — Power +
Data (Out) — dostarcza dane oraz zasila podłączone urządzenia (do 15.4 W na
port). Użyj standardowego kabla Ethernet Cat5 lub lepszego, aby podłączyć
urządzenia PoE, takie jak kamery IP, access pointy, czy inne przełączniki, itp
UWAGA: Wszystkie zasilane urządzenia powinny być w standardzie IEEE 802.3af.
diody sygnalizacyjne
Jeśli dioda nie wskazuje linku
lub aktywności, sprawdź
urządzenie odpowiadające
danemu portowi, aby upewnić
się, co do poprawności
instalacji.
zasilanie
Na tylnym panelu urządzenia znajduje się gniazdo
zasilania. Używając dołączonego kabla, podłącz
zasilanie, ustaw przełącznik na pozycję ON, a
następnie sprawdź, czy zaświeciła się dioda
zasilania.
MontaŻ raCkoWY
Przykręć śrubkami dwa uchwyty na bocznych częściach urządzenia, a następnie
zamontuj je w szafie.
OFF
ON
Porty RJ45 10/100 Mb/s
1 2 3 4 5 6 7 8
POWER 1 2 3 4 5 6 7 8
PD LINK
POWER + DATA (OUT)
DATA (IN)
dioda status objaśnienie
POWER On (wł.) Urządzenie włączone
Off (wył.) Sprawdź, czy zasilanie jest podłączone;
włącz urządzenie
PD Link On (wł.) Port jest połączony i podaje napięcie
(1-8) 48V do zasilanego urządzenia
Off (wył.) Nie nawiązano połączenia
