4
Español
Midspan PoE • Manual del usuario Español
Gracias por comprar el Midspan PoE para montaje en rack de 8 puertos
INTELLINET NETWORK SOLUTIONS ™ , Modelo 502931. Para obtener una lista
completa de especificaciones, consulte www.intellinet-network.com.

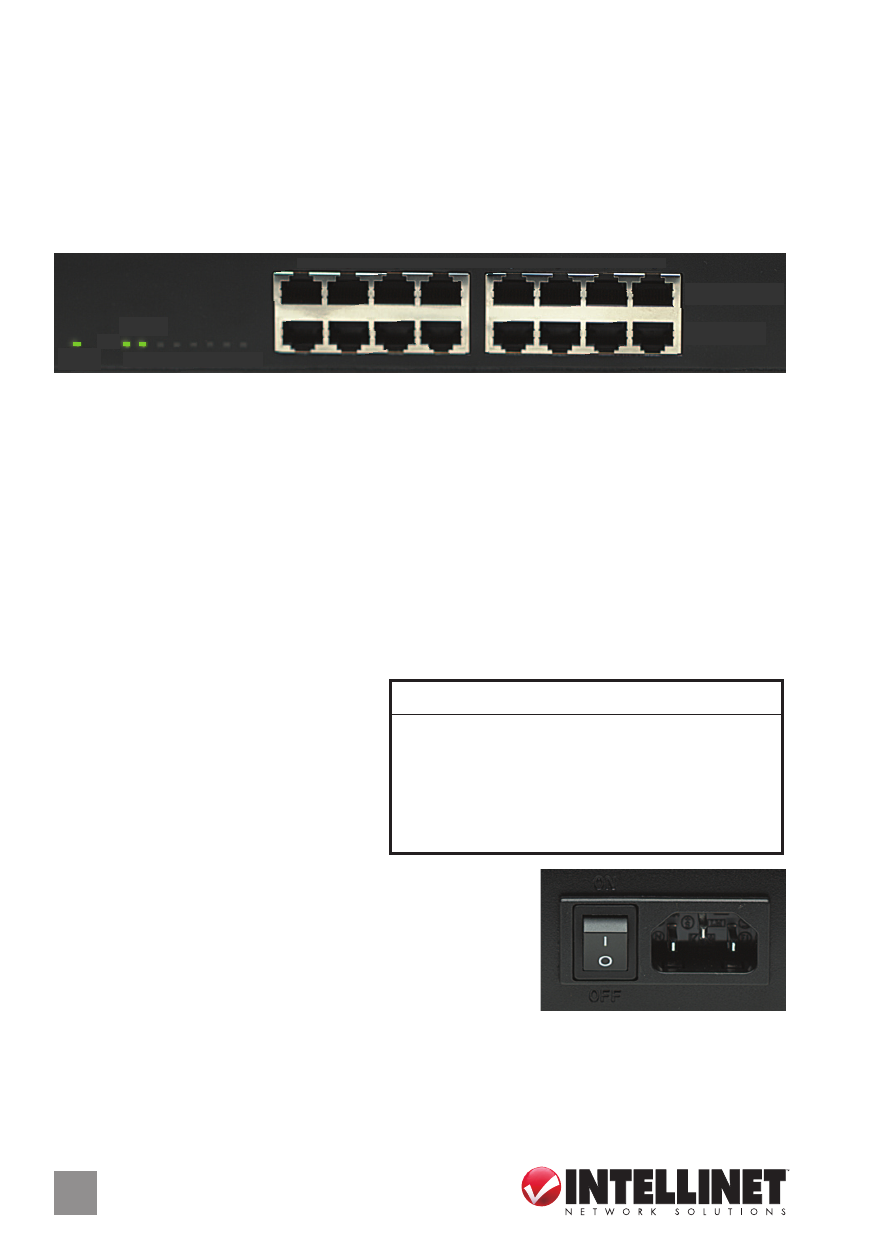

ConneCtions & indiCators
Puertos
La fila inferior de los puertos RJ45 — Datos (IN) — en el panel frontal recibe
datos de lso dispositivos de red existentes. La fila superior de los puertos
RJ45 — Power + Data (Out) — entrega datos y al mismo tiempo alimenta
dispositivos (hasta 15,4 Watts por puerto). Use cables estandard Cat5 o
superiores para conexiones PoE soportando cameras IP, Access Point
inalambricos, otros switches, etc. NOTA: Los dispositivos energizados deben
cumplir con IEEE 802.3af.
Leds
Si un LED no enciende indica un
vinculo ó actividad, revise el
dispositivo correspondiente para
ajustar su configuracion y
operación.
encendido
En el panel trasero, conecte el cable de corriente
incluido al switch y otro extremo a una toma de AC.
Mueva el switch de encendido para encender y
confirme que el LED de power está encendido.
Montaje en raCk
Simplemente alinee los dos soportes con los agujeros en cada panel lateral
y fijelos con los tornillos incluidos. Use los tornillos restantes para montar el
dispositivo en el rack.
Led status operación
POWER Encendido Encendido
Apgado Compruebe la conexion CA
PD Link Encendido Puerto esta vinculado y provee
(1-8) 48 V de energia por dispositivo
Apagado Sin comunicación
OFF
ON
Puertos RJ45 10/100
1 2 3 4 5 6 7 8
POWER 1 2 3 4 5 6 7 8
PD LINK
POWER + DATA (OUT)
DATA (IN)
