4
DEUTSCH
Wireless 300N Outdoor PoE Access Point • Kurzanleitung Deutsch
Vielen Dank für den Kauf des Intellinet Network Solutions ™ Wireless 300N
Outdoor PoE Access Point, Modell 524711.
Diese Kurzanleitung zeigt die grundlegenden Schritte zur Einrichtung und
Inbetriebnahme dieses Geräts. Für genauere Anweisungen nutzen Sie bitte
das beiliegende Handbuch auf CD oder auf intellinet-network.com.

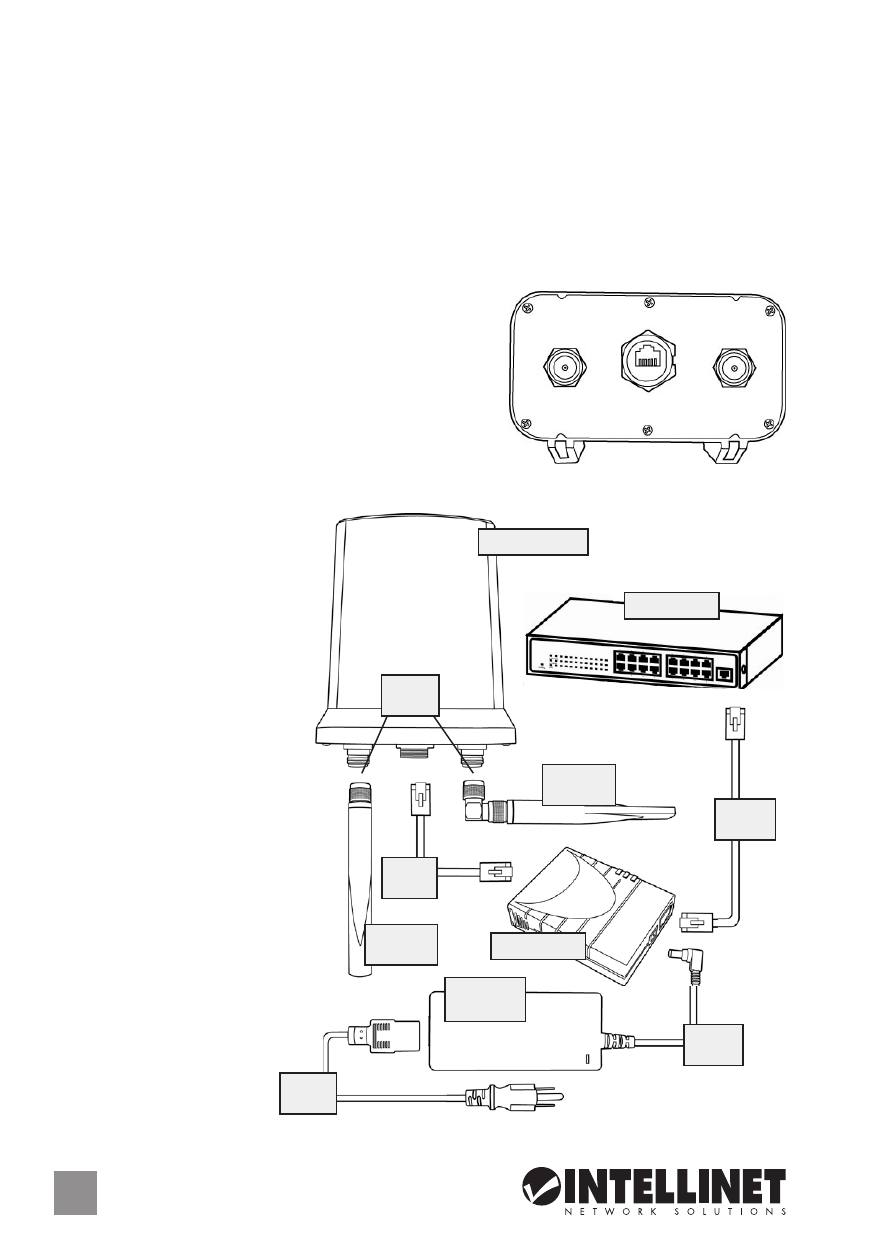

Installation
1. Befestigen Sie die Antennen am Access
Point. HINWEIS: Antenne 1 ist die primäre
Antenne, die im 11b/g/n-Modus (einzelne
Antenne) sendet/empfängt.
2. Mit dem mitgelieferten Ethernet-Kabel
verbinden Sie den RJ45-Port des Access Points mit dem “Power”-Anschluss
des DC-Injektors .
3. Verbinden Sie den LAN-
Port am DC-Injektor mit
Ihrem Netzwerk-Switch
oder -Hub.
4. Verbinden Sie das
Netzteil mit dem DC-
Injektor.
5. Mit dem enthaltenen
Stromkabel verbinden
Sie das Netzteil
mit einer Steckdose.
WICHTIG: Nutzen Sie
nur das mitgelieferte
Netzteil, nicht das
eines anderen Produkts
(siehe Schritt 6).
schritt
3
schritt
1
schritt
2
schritt
5
schritt
4
netzteil
switch
/
hub
dc
-
injektor
access point
antenne
2
antenne
1
RJ45 port Antenne 2 Antenne 1
