POLSKI
Access Point bezprzewodowy 300N zewnętrzny PoE • Instrukcja Instalacji Polski
Dziękujemy za zakup zewnętrznego Access Pointa 300N PoE Intellinet Net-
work Solutions ™ , Model 524711.
Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia.
Aby uzyskać szczegółowe informacje techniczne oraz instrukcję użytkownika
zapoznaj się zawartością płyty CD dołączonej do opakowania lub odwiedź
stronę intellinet-network.com.
Instalacja

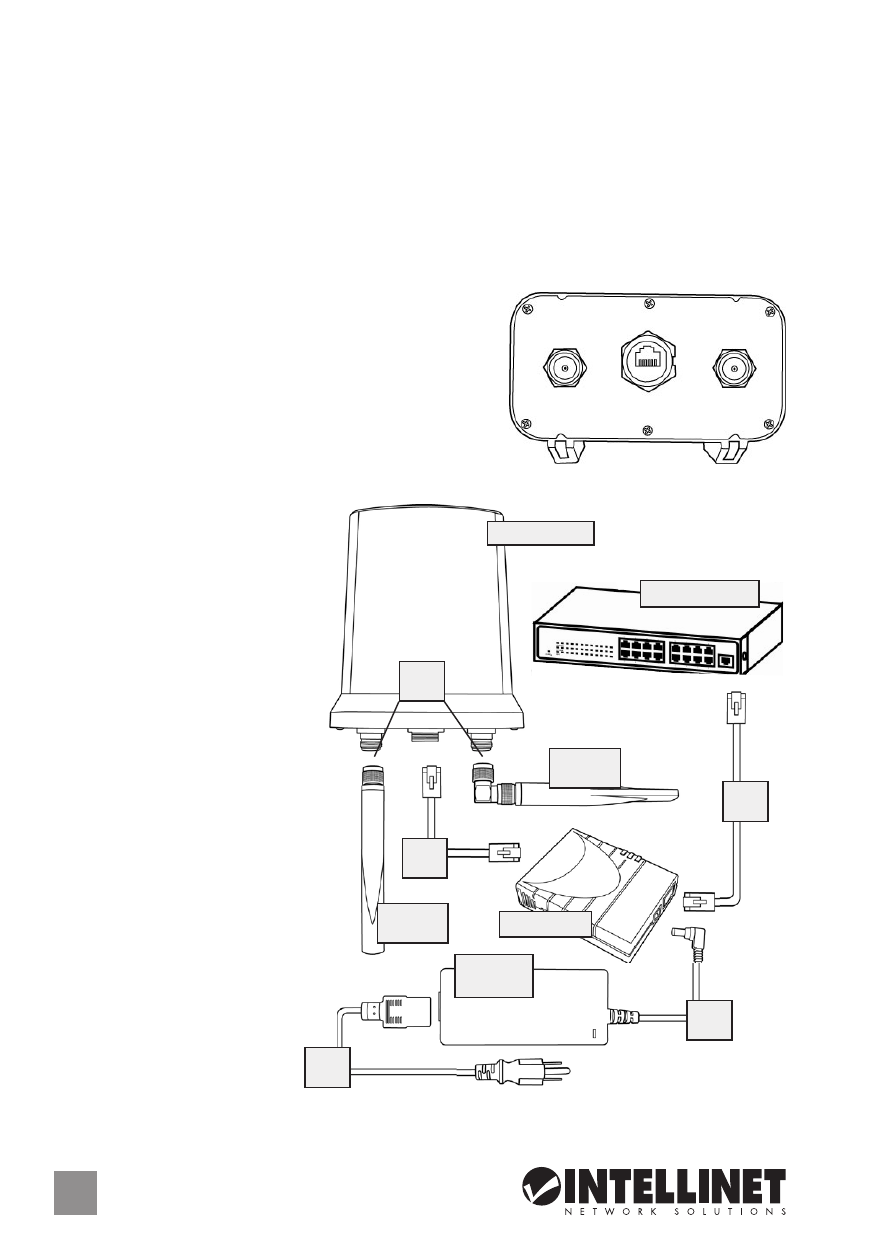

1. Podłącz anteny do Access Pointa. UWAGA:
Antena 1 jest anteną główną, używaną
podczas transmisji/odbierania pakietów w
trybie 11 b/g/n (antena sygnałowa).
2. Używając dołączonego kabla Ethernet połącz port RJ45 access point’a z
portem Power/Data Out
splittera PoE.
3. Podłącz port LAN splittera
PoE do portu przełącznika
w Twojej sieci.
4. Podłącz adapter zasilania
do splittera PoE.
5. Używając dołączonego
kabla zasilającego,
podłącz adapter zasilania
do gniazda sieciowego.
UWAGA: Możesz użyć
tylko adaptera zasilania
dostarczonego razem z
produktem — nie
można używać zasilaczy
od innych urządzeń.
(Zapoznaj się z krokiem
nr 6, aby uzyskać
informacje na temat
alternatywnej konfiguracji).
krok
3
krok
1
krok
2
krok
5
krok
4
zasilacz
przeŁĄcznik/hub
splitter p
o
e
access point
antena
2
antena
1
Port RJ45 Antena 2 Antena 1
