Switch PoE+ Desktop • Manuale d’istruzione Italiano
CONNESSIONI E INDICATORI
LED
Gli indicatori LED – Power, PoE,
Link/Activity – permettono di
monitorare facilmente lo switch
e le sue connessioni. NOTA:
Per il modello 560757 (con solo
quattro LED PoE), solamente le
porte 1-4 possono fornire l’alimentazione ad una periferica connessa; tutte le periferiche
alimentate dovrebbero essere conformi allo standard IEEE 802.3af.
Porte
Tutte le porte dello switch supportano la funzionalità Auto-MDI/MDI-X, così cavi incrociati e
porte uplink non sono necessarie per connessioni a PC, router, hub, altri switch, etc. I cavi Cat5/
5e/6 UTP/STP forniscono ottimali prestazioni; se il LED di stato non indica una connessione o
un’attività, verificare la corrispondente periferica per un corretto settaggio e funzionamento.
Alimentazione
Utilizzare il cavo di alimentazione per collegare l’alimentatore
(entrambi inclusi) alla presa di alimentazione DC 48V sul pannello
posteriore. Quindi inserire la spina dell’alimentatore nella
presa di corrente AC e verificare che il LED dell’alimentazione
è illuminato. NOTA: Per un corretto funzionamento, utilizzare
solamente l’alimentatore incluso.
INSTALLAZIONE
Prima dell’uso, si raccomanda che lo switch venga posizionato:
• su una superficie piana con almeno 25 mm di spazio libero per una corrette ventilazione
• lontano da fonti di disturbo elettrico: radio, trasmettitori, amplificatori a banda larga, etc.;
• entro 100 m dalle periferiche di rete a cui è stato connesso.
LED Stato Operazione
POWER
Accesso Accesso
Spento Verificare la connessione AC; accendere l’apparecchio
PoE Accesso Porta collegata alla periferica PSE/PoE
Spento Nessuna periferica PSE/PoE è collegata
LINK/ACT Accesso Porta di connessione valida
Lampeggiante Porta di connessione valida; trasmissione/ricevimento dati
Spento Nessuna connessione stabilita

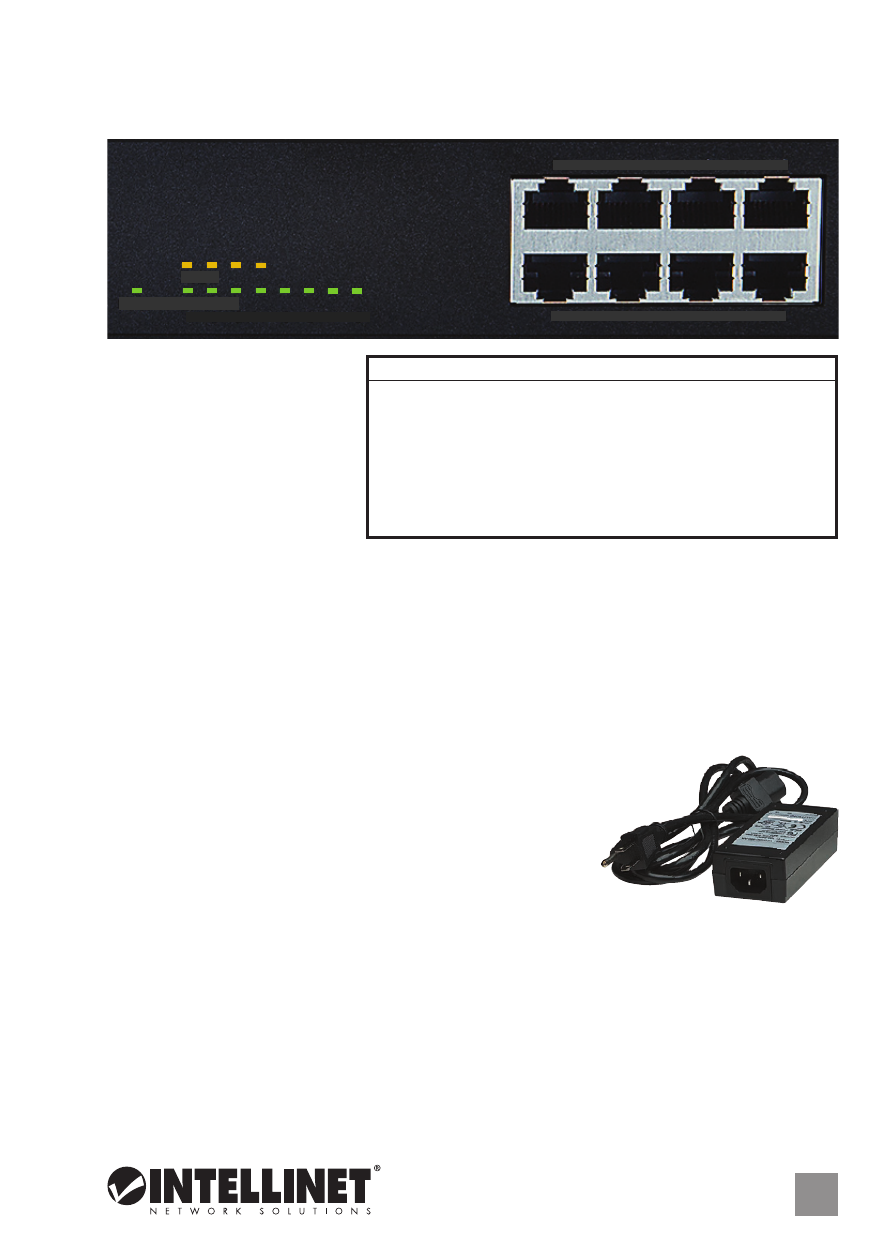

8 porte RJ45 10/100M
1 3 5 7
2 4 6 8
1 2 3 4 5 6 7 8
POWER LINK / ACT
PoE
