6
POLSKI
Przełącznik PoE+ Desktop • Instrukcja użytkownika Polski

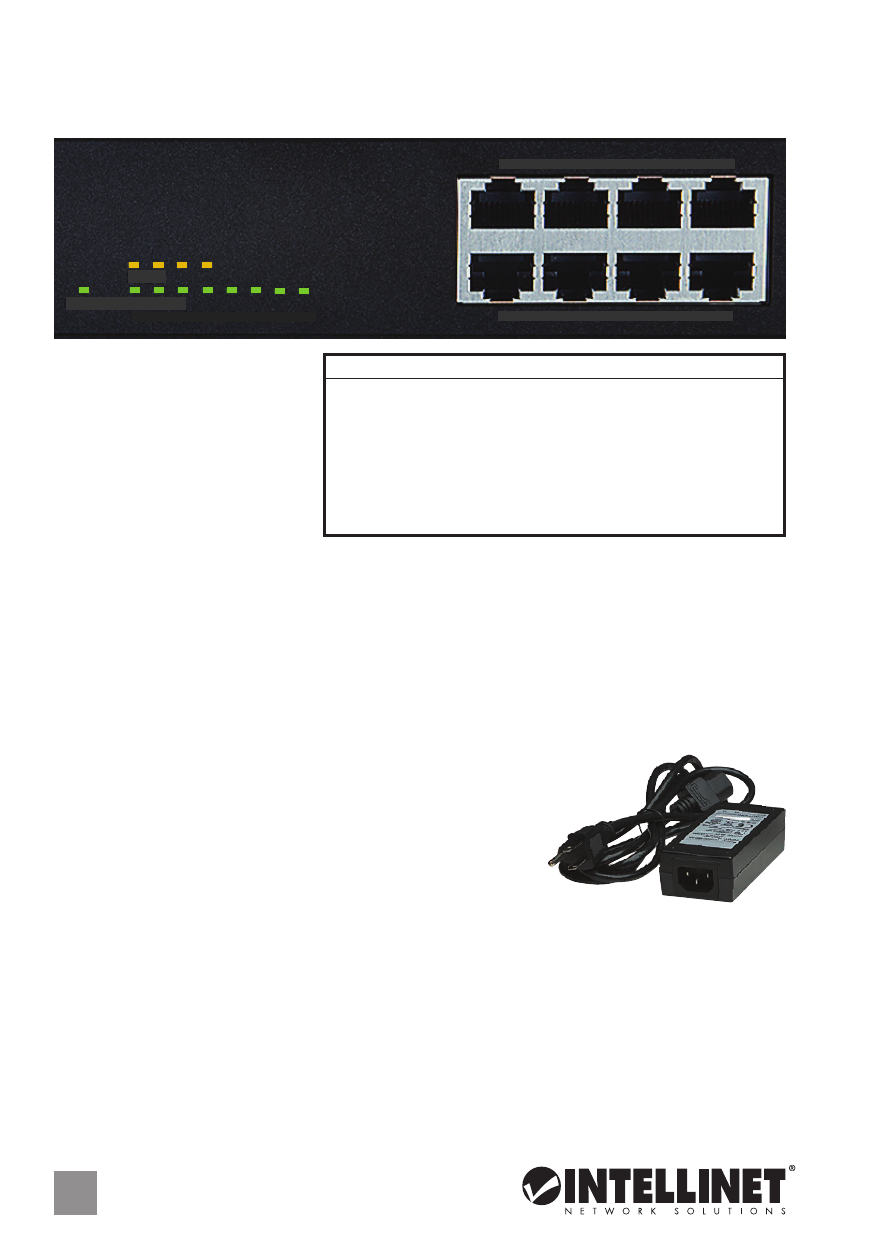

PANEL PRZEDNI URZĄDZENIA
Diody
Diody sygnalizacyjne LED dla
funkcji zasilania, PoE, link/
aktywności ułatwiają
monitorowanie przełącznika i
jego połączeń. UWAGA: W
modelu 560757 (powyżej, tylko
z czterema diodami PoE), tylko porty 1-4 mogą zasilać podłączone do przełącznika urządzenia
obsługujące standard IEEE 802.3af.
Porty
Wszystkie porty przełącznika obsługują auto-krosowanie MDI/MDI-X, więc kabel krosowany
oraz port uplink nie jest wymagany do połączenia z komputerami, routerami, czy innymi
przełącznikami. Kable Cat5/5e/6 UTP/STP zapewniają optymalną wydajność; jeśli diody
statusu nie sygnalizują linku lub aktywności, sprawdź podłączone urządzenie pod kątem
poprawności konfiguracji oraz jego zasilania.
Zasilanie
Podłącz kabel zasilający do adaptera zasilania (kabel i adapter w
zestawie), a następnie adapter podłącz do gniazda jack DC 48V
na tylnym panelu urządzenia. Kabel zasilający podłącz do
gniazda sieciowego oraz sprawdź status diod. UWAGA: Dla
prawidłowego funkcjonowania urządzenia, należy używać tylko zasilacza z zestawu.
INSTALACJA
Zaleca się, aby urządzenie w trakcie użytkowania było umiejscowione:
• dla zapewnienia dobrej wentylacji w odległości co najmniej 25 mm obudowy urządzenia
od podłoża, na którym się znajduje;
• z dala od źródeł zakłóceń elektrycznych: radia, nadajnik, itp.;
• w odległości do 100 m od innych urządzeń sieciowych, z którymi bezpośrednio jest połączony.
8 portów RJ45 10/100M
Dioda Status Objaśnienie
POWER On (wł.) Urządzenie włączone
Off (wył.) Sprawdź, czy zasilanie jest podłączone; włącz urządzenie
PoE On (wł.) Port jest połączony z urządzeniem PoE
Off (wył.) Nie ma połączenia z urządzeniem PoE
LINK/ACT On (wł.) Prawidłowe podłączenie portu
Migająca Prawidłowe podłączenie portu; transmisja/odbiór pakietów
Off (wył.) Nie nawiązano połączenia
1 3 5 7
2 4 6 8
1 2 3 4 5 6 7 8
POWER LINK / ACT
PoE
