Switch PoE+ para Escritorio • Manual del usuario Español

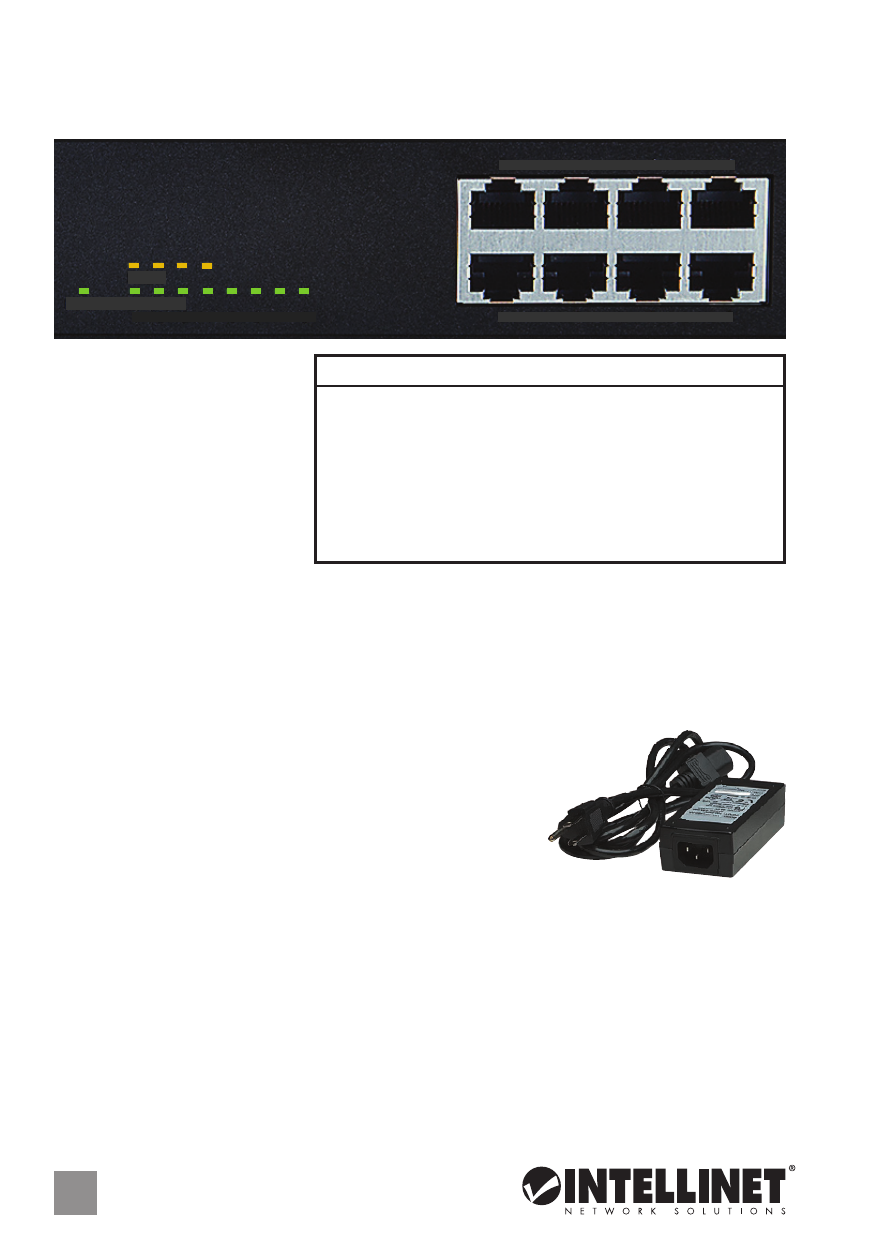

CONEXIONES E INDICADORES
LEDs
Los LEDs — Power, PoE Link/
Activity — hacen mas facil
monitorear el switch y sus
conexiones. NOTA: En el Modelo
560757 (arriba, con solo cuatro
LEDs PoE), solo puede proveer
energia a un dispositivo; todos
los dispositivos a energizar deben cumplir con IEEE 802.3af.
Puertos
Todos los puertos del switch soportan Auto-MDI/MDI-X, los cables crossover y puertos de
enlace no son necesarios para las conexiones para PCs, routers, hubs, otros switches, etc. los
cables Cat5/5e UTP/STP proporcionan un redimiento optimo; Si un LED no indica conectividad
o actividad, compruebe las conexiones sean adecuadas
.
Alimentación
Utilice el cable de alimentación para conectar el adaptador de
corriente (ambos incluidos) a la toma de CC 48V en el panel
trasero. Luego enchufe el adaptador a una toma de CA y
confirme que el LED esta encendido. NOTA: Para un
funcionamiento correcto, utilice solo el adaptador de corriente incluido.
INSTALACIÓN
Antes de utilizarlo, se recomienda que el switch sea ubicado/fijado:
• sobre una superficie plana con al menos 25 mm de espacio libre para ventilación;
• lejos de fuentes de ruido: radios, transmisores, amplificadores de banda ancha, etc.;
• dentro de los 100 m (aprox. 328’) deben estar conectados los dispositivos de red.
LED Estado Operación
POWER
Encendido Encendido
Apagado Revise la conexión AC; encienda de nuevo
PoE Encendido Puerto vinculado a un dispositivo PSE/PoE
Apagado No hay un dispositivo PSE/PoE conectado
LINK/ACT Encendido Valide el puerto de conexión
Parpadeo Datos trasmitidos/recibidos
Apagado No hay comunicación
8 RJ45 10/100M puertos
1 3 5 7
2 4 6 8
1 2 3 4 5 6 7 8
POWER LINK / ACT
PoE
