Připojení ke zdroji střídavého proudu (AC)
N E B E Z P E Č Í
Nebezpečí poranění elektrickým proudem. Pokud se toto zařízení
používá mimo kryté prostory nebo na potenciálně vlhkých místech,
musí se k připojení zařízení k hlavnímu zdroji napájení použít vypínač
zemních poruchových proudů (GFCI/GFI).
Měřidlo je možné napájet střídavým proudem pomocí univerzálního
napájecího adaptéru.
1. Ze sady adaptéru vyberte správnou zástrčku adaptéru pro výstup
napájení.
2. Připojte k měřidlu univerzální napájecí adaptér ( Obr. 2 ).
3. Do zásuvky napájení střídavým proudem zapojte univerzální
napájecí adaptér ( Obr. 3 ).
4. Zapněte měřidlo.

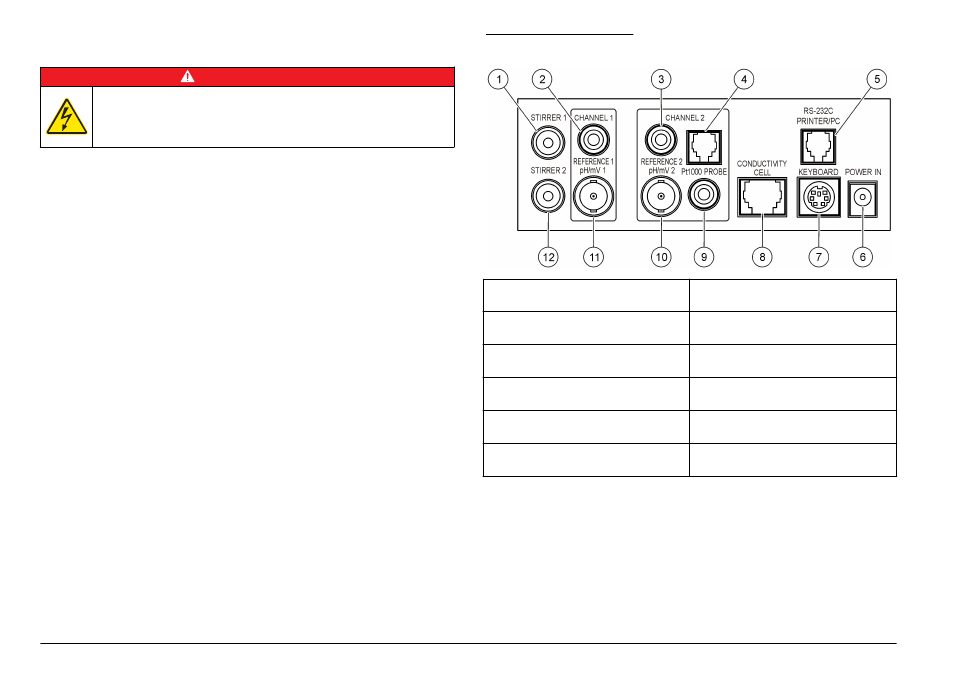

Obr. 2 Panel konektorů
1 Konektor magnetické míchačky 1,
kanál 1
7 Konektor mini DIN pro klávesnici
počítače
2 Konektor referenční elektrody
(samostatných elektrod), kanál 1
8 Konektor sondy vodivosti, kanál 2
3 Konektor referenční elektrody
(samostatných elektrod), kanál 2
9 Konektor teplotní sondy, kanál 2
4 Konektor samostatné teplotní
sondy, kanál 2
10 Kombinovaný konektor elektrody
pH (nebo měřicí), kanál 2
5 RS-232 pro konektor tiskárny nebo
počítače
11 Kombinovaný konektor elektrody
pH (nebo měřicí), kanál 1
6 Zdroj napájení 12 Konektor magnetické míchačky 2,
kanál 1
132 Čeština
