Page 139

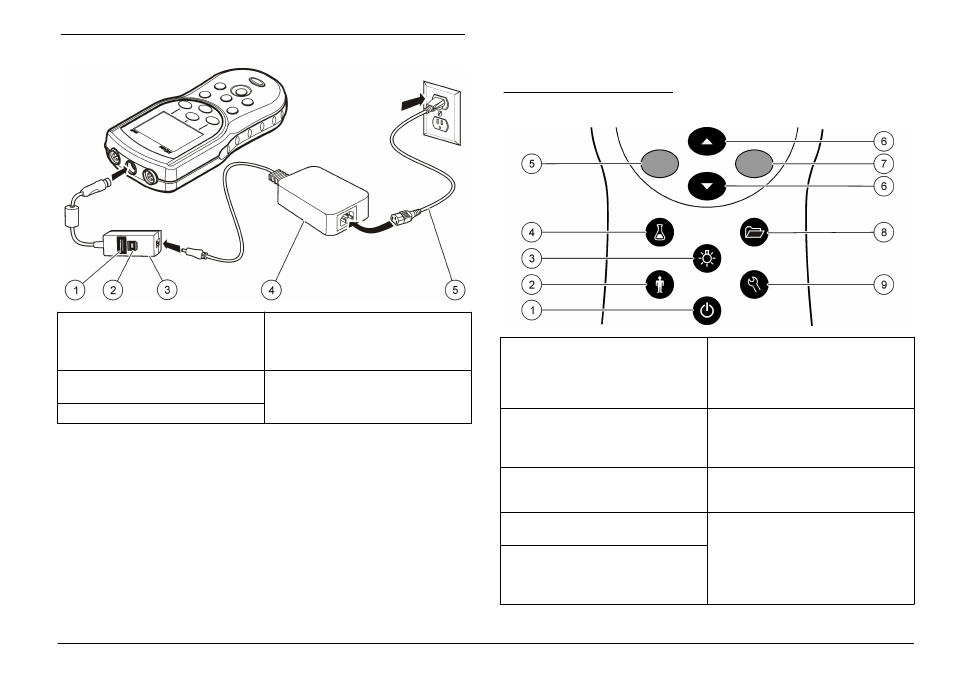

Rysunek 4 Połączenie ze źródłem zasilania prądem przemiennym
1 Złącze USB do podłączania
nośnika danych/drukarki/klawiatury
w układzie Qwerty (urządzeń
peryferyjnych magistrali USB)
4 Zasilacz sieciowy
2 Złącze do podłączania komputera
PC (złącze USB hosta)
5 Przewód zasilania prądem
przemiennym
3 Przejście USB/prąd stały
Interfejs użytkownika i nawigacja
Interfejs użytkownika
Rysunek 5 Opis klawiatury
1 WŁĄCZANIE/WYŁĄCZANIE:
włączanie i wyłączanie miernika
6 W GÓRĘ i W DÓŁ: przewijanie
zawartości ekranów menu,
wprowadzanie znaków
alfanumerycznych oraz zmienianie
wyglądu ekranu odczytu
2 ID OPERATORA: przypisywanie
danych do określonej osoby
7 Przycisk ZIELONY/W PRAWO:
odczyt, wybieranie pozycji,
zatwierdzanie operacji lub
zapisywanie danych
3 PODŚWIETLENIE: podświetlanie
ekranu miernika
8 REJESTR DANYCH:
przywoływanie lub przesyłanie
zapisanych danych
4 ID PRÓBKI: przypisywanie danych
do lokalizacji próbki
9 OPCJE MIERNIKA: zmiana
ustawień, uruchamianie funkcji
sprawdzania wzorca, wyświetlanie
informacji o mierniku
5 Przycisk NIEBIESKI/W LEWO:
kalibracja, anulowanie operacji lub
wychodzenie z aktualnie
wyświetlanego ekranu menu
Polski 139
