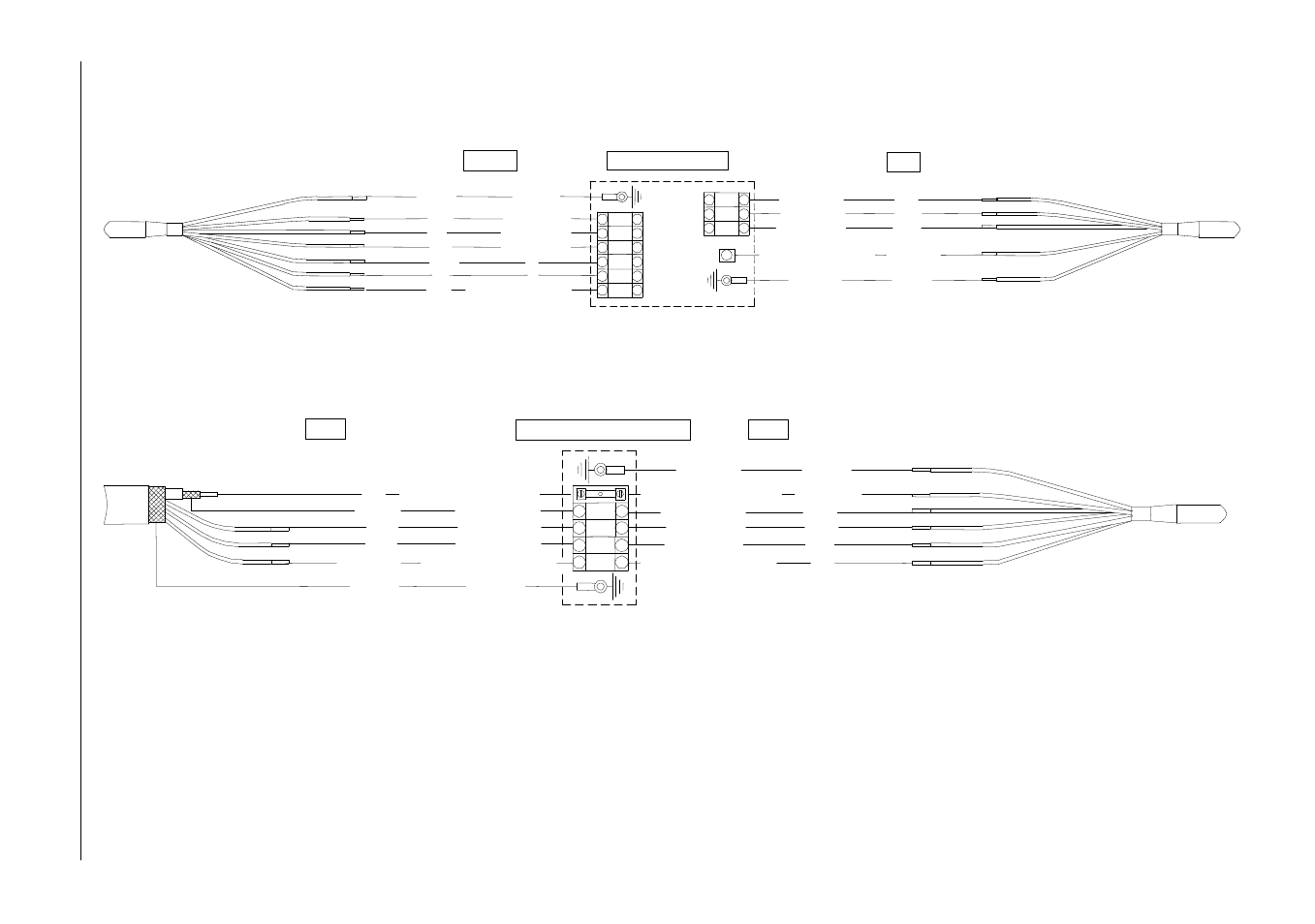

• AN DEN VOR-VERSTÄRKER 08350=A=8000
Es ist unmöglich, die Flüssigkontakt (liq. earth) in diesem Fall anzuschliessen
Äusserer
Schirm
weiss
rosa
gelb
braun
grau
grün
Input (Ph oder Redox-Messung)
- V
+ V
Ref. (Referenz)
Temp + (Pt 100)
Temp - (Pt 100)
CEM
Schutz
CEM
Schutz
Input (Ph oder Redox-Messung)
Ref. (Referenz)
Temp + (Pt 100)
Temp - (Pt 100)
weiss
rot
schwarz
Transparent
Äusserer
Schirm
Kabel 2666
Vor-Verstärker 08350=A=8000
Sonde
• AN ANSCHLUSSKASTEN 08350=A=8500
weiss
rot
schwarz
Transparent
Sonde
Temp + (Pt 100)
Temp - (Pt 100)
Ref. (Referenz)
Äusserer
Schirm
weiss
Schirm
Input (Ph oder Redox-Messung)
CEM
Schutz
Kern
gelb / grün
violett
Liq. earth (Flüssigkontakt)
CEM
Schutz
Liq. earth (Flüssigkontakt)
Temp + (Pt 100)
Temp - (Pt 100)
Ref. (Referenz)
Input (Ph oder Redox-Messung)
Äusserer
Schirm
blau
Verbindungskasten 08350=A=8500
2654
Nur für Ph-Sonden :
- Temperaturmessung.
- Impedanz-Messung (blauer Draht auf Flüssigkontakt des Übertragers) : die Kontrollfrequenz, untere und obere Grenzen einstellen
(siehe Anwenderhandbuch 9135) :
Glas:
50 Mohm - 500 Mohm
Referenz : 1…100 kohm
