Konfiguriranje omrežja
N E V A R N O S T
Nevarnost smrti zaradi električnega toka. Vedno prekinite napajanje
instrumenta, preden vzpostavite električne priklope.
Modul Modbus omogoča vmesnik za omrežje RS485 ali za povezavo
RS232. Pred uporabo je modul treba konfigurirati za vrsto omrežja.
Uporabite nastavitve stikala na zadnji strani modula za konfiguracijo
(glejte poglavje Namestitev). Za nastavitev omrežja glejte
Tabela 2 .
Tabela 2 Konfiguracija omrežja Modbus
Številka
stikala Stikalo VKLOPLJENO
(desno) Stikalo IZKLOPLJENO
(levo) Funkcija
1 Omrežje
RS485 prekinjeno Omrežje
RS485 neprekinjeno Prekinitev vodila
omrežja RS485
2 Predkrmiljenje RS485 Ni predkrmiljenja RS485 Omrežno
predkrmiljenje RS485
3 Predkrmiljenje RS485 Ni predkrmiljenja RS485 Omrežno
predkrmiljenje RS485
4 Izbran RS485 Izbran RS232 Izberite vrsto naprave
Modbus
Priključek RS232 Modbus
Modul pridržite tako, da lahko vidite stikala 1, 2, 3 in 4 na strani.
Konektorji zelene žice morajo biti obrnjeni navzgor.
1. Stikalo 4 premaknite v levo (položaj za IZKLOP).
Povezava RS232 Modbus je nastavljena.
Povezava RS485 Modbus
Modul pridržite tako, da lahko vidite stikala 1, 2, 3 in 4 na strani.
Konektorji zelene žice morajo biti obrnjeni navzgor.
1. Stikalo 4 premaknite v desno (položaj za VKLOP).
Povezava RS485 Modbus je nastavljena.
2. Za ustrezno in zanesljivo delovanje je potrebna prekinitev vodila
omrežja, potrebna je tudi, ko bo modul Modbus na koncu omrežne
napeljave. Za prekinitev vodila premaknite stikalo št. ena desno
(VKLOPLJEN položaj).
3. Če omrežnega predkrmiljenja ne zagotavlja druga naprava v mreži,
morate predkrmiljenje omogočiti tako, da stikali 2 in 3 premaknete v
desno (položaj za VKLOP).
Povezava RS232 na 9-pinski priključek
Za povezavo RS232 na 9-pinski D-sub priključek lastno dobavljenega
računalnika glejte
Slika 1 .

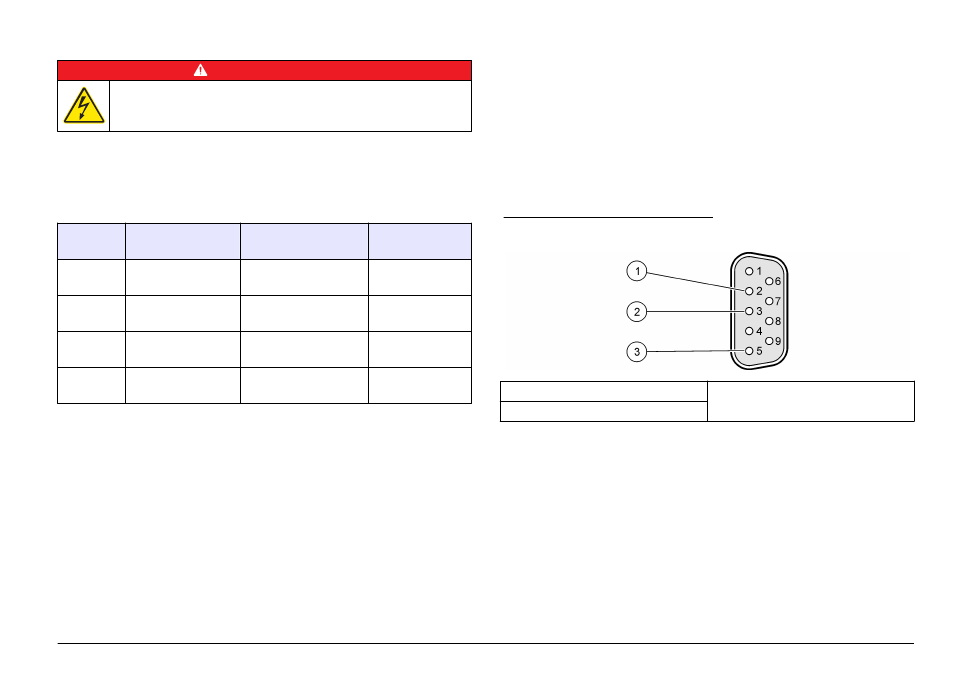

Slika 1 9-pinski ženski priključek
1 Rx (2) 3 Ozemljitev (5)
2 Tx (3)
Delovanje
Uporabnikova navigacija
Za opis tipkovnice in informacije o navigaciji preberite dokumentacijo
krmilnika.
Slovenski 261
