11

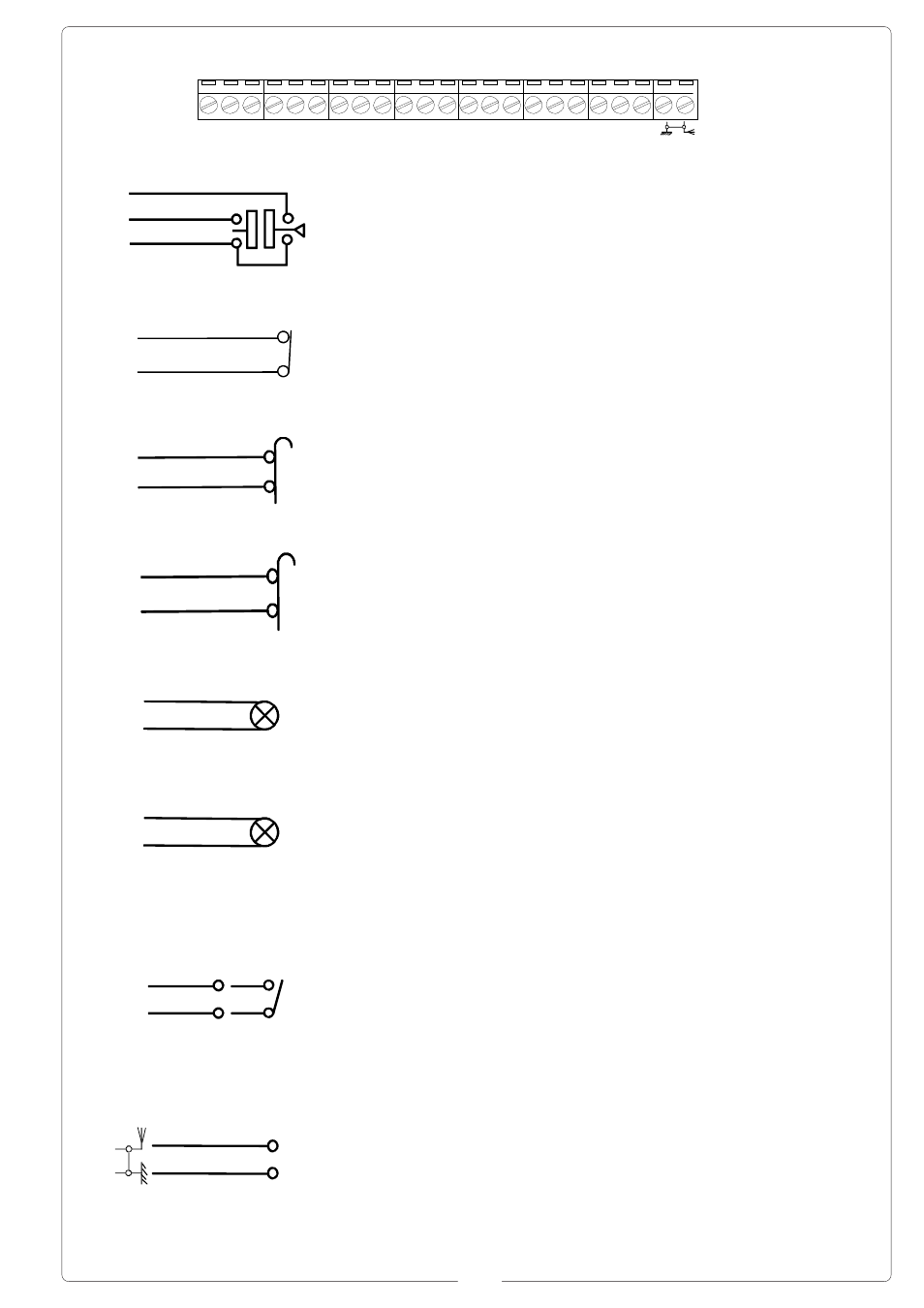

L1 L2 U V W E FA FC 0 1 2 3 4 5 T1 T2 7 C S B1 B2
0
FC
0
FA
T1
T2
4
3
2
Selettore a chiave
Key selector
Sélecteur à clé
Schlüssel-Wahlschlter
Selector con llave
Interruttore per inserimento chiusura automatica
Switch for automatic closure
Interrupteur pour branchement fermeture automatique
Schließautomatik
Interrutor para cierre automático
Collegamento finecorsa apre
Connection limit switch opens
Connexion fin de course ouverture
Anschluß Endschallter Öffnung
Conexión fin de carrera apertura
Collegamento finecorsa chiude
Connection limit switch closes
Connexion fin de course fermeture
Anschluß Endschallter Schließung
Conexión fin de carrera cierre
Lampada spia 24V (3W max.) cancello chiuso
24V (3W max.) gate-closed signal lamp
Lampe-témoin 24V (3W max.) portail fermeture
Signallampe 24V (3W max.), Schließen
Lampara indicadora 24V (3W max.) puerta cierre
Lampada spia 24V (3W max.) cancello aperto
24V (3W max.) gate-opened signal lamp
Lampe-témoin 24V (3W max.) portail ouvert
Signallampe 24V (3W max.), offenes Tor
Lampara indicadora 24V (3W max.) puerta abierta
Uscita contatto (N.O.) con ricevitore bicanale ad innesto.
Portata contatto: 1A a 24V(d.c.)
Contact output (N.O.) with plug-in two-channel receiver.
Resistive load: 1A 24V (d.c.)
Sortie contact (N.O.) avec rècepteur bicanal à branchement.
Portée contact: 1A a 24V(d.c.)
Ausgang Arbeitskontakt mit Doppelkanal-Steck-Funkempfänger.
Stromfestigkeit: 1A bei 24V (Gleichstrom)
Salida contacto (N.O.) con receptor bicanal con inserción directa.
Carga resistiva: 1A a 24V(d.c.)
Collegamento antenna
Antenna connection
Connexion antenne
Antennenanschluß
Conexión antena
B1
B2
1
FC
1
FA
