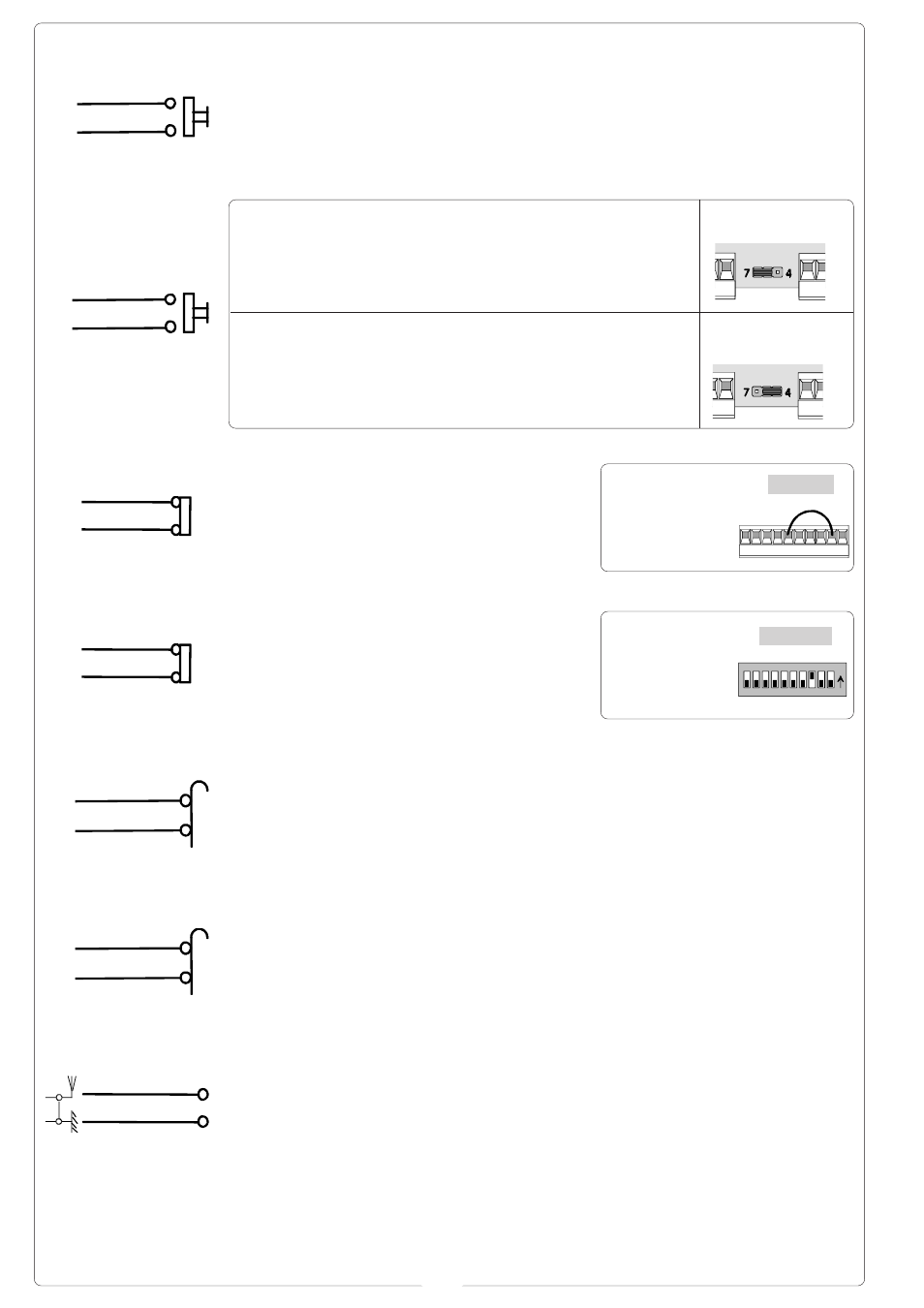

Pulsante apre (N.O.)
Open pushbutton (N.O.)
Bouton-poussoir d'ouverture (N.O.)
Taste Öffnen (Arbeitskontakt)
Pulsador de apertura (N.O.)
Collegamento radio e/o pulsante (N.O.)
per tipo comando, vedi dip-switch 2
Connector (N.O.) radio and/or pushbutton
see dip-switch 2 for command type
Connection radio et/ou bouton-poussoir (N.O.)
pour commande voir dip-switch 2
Anschluß Funkkontakt und/oder Taste (N.O.)
Steuerart siehe dip-switch 2
Conexión radio y/o pulsador (N.O.)
para mando mirar dip-switch 2
Contatto (N.C.) di «riapertura durante la chiusura»
Contact (N.C.) for «re-aperture during closure»
Contact (N.C.) de «réouverture pendant la fermeture»
Kontakt (Ruhekontakt) «Wiederöffnen beim Schliessen»
Contacto (N.C.) para «la apertura en la fase de cierre»
Contatto (N.C.) di «chiusura immediata»
Contact (N.C.) of «immediate closure»
Contact (N.C.) de «fermeture immédiate»
Kontakt (Ruhekontakt) der sofortigen Schließen
Contacto (N.C.) de cierre inmediato
Collegamento microinterruttore rallentamento in apertura
Connection microswitch deceleration opens
Connexion micro-interrupteur ralentissement en ouverture
Anschluß Microschalter verlangsamen Öffnung
Conexión microinterruptor deceleración en apertura
Collegamento microinterruttore rallentamento in chiusura
Connection microswitch deceleration closes
Connexion micro-interrupteur ralentissement en fermeture
Anschluß Microschalter verlangsamen Schließung
Conexión microinterruptor deceleración en cierre
Collegamento antenna
Antenna connection
Connexion antenne
Antennenanschluß
Conexión antena
2
C1
F
FA
F
FC
2
C5
2
7
2
3
E 10 11 1 2 3 5 7 C 1 C 5
2-C1
2 1 3 4 5 6 7 8 9 10
ON
dip 8 ON
Collegamento radio e/o pulsante (N.O.). Per funzionamento vedi DIP 2
Connector (N.O.) radio and/or pushbutton. See DIP 2 for command type
Connection radio et/ou bouton-poussoir (N.O.). Pour commande voir DIP 2
Anschluß Funkkontakt und/oder Taste (N.O.). Steuerart siehe DIP 2
Conexión radio y/o pulsador (N.O.). Para mando mirar DIP 2
Funzionamento pulsante: solo chiusura
Button operation: closure only
Fonctionnement bouton-poussoir: seulement fermeture
Tasten-Funktion: nur Schließen
Funcionamiento tecla: sólo cierre
JUMPER
JUMPER
se non usato
if not used
si non utilisée
falls nicht verwendet
si no se usa
se non usato
if not used
si non utilisée
falls nicht verwendet
si no se usa
