12
Bedienung und Funktion
BedienUng Und fUnKTion
3.
Sicherheitshinweise
3.1.
Beachten Sie vor dem anschluss des adapters:
die Sicherheitshinweise und
•
die Hinweise zu Verpackung, Transport und Lagerung,
•
die in der Bedienungsanleitung des jeweiligen Gerätes mit dem der Adapter verbunden werden soll
beschrieben sind.
einstellung der cpU - Spannung
3.2.
Die Einstellungen des Schalters am Programmieradapter ist vom Gerätetyp abhängig.
Entsprechend
→
Tabelle 1: die für den Gerätetyp richtige Schalterstellung am Programmieradapter einstellen.

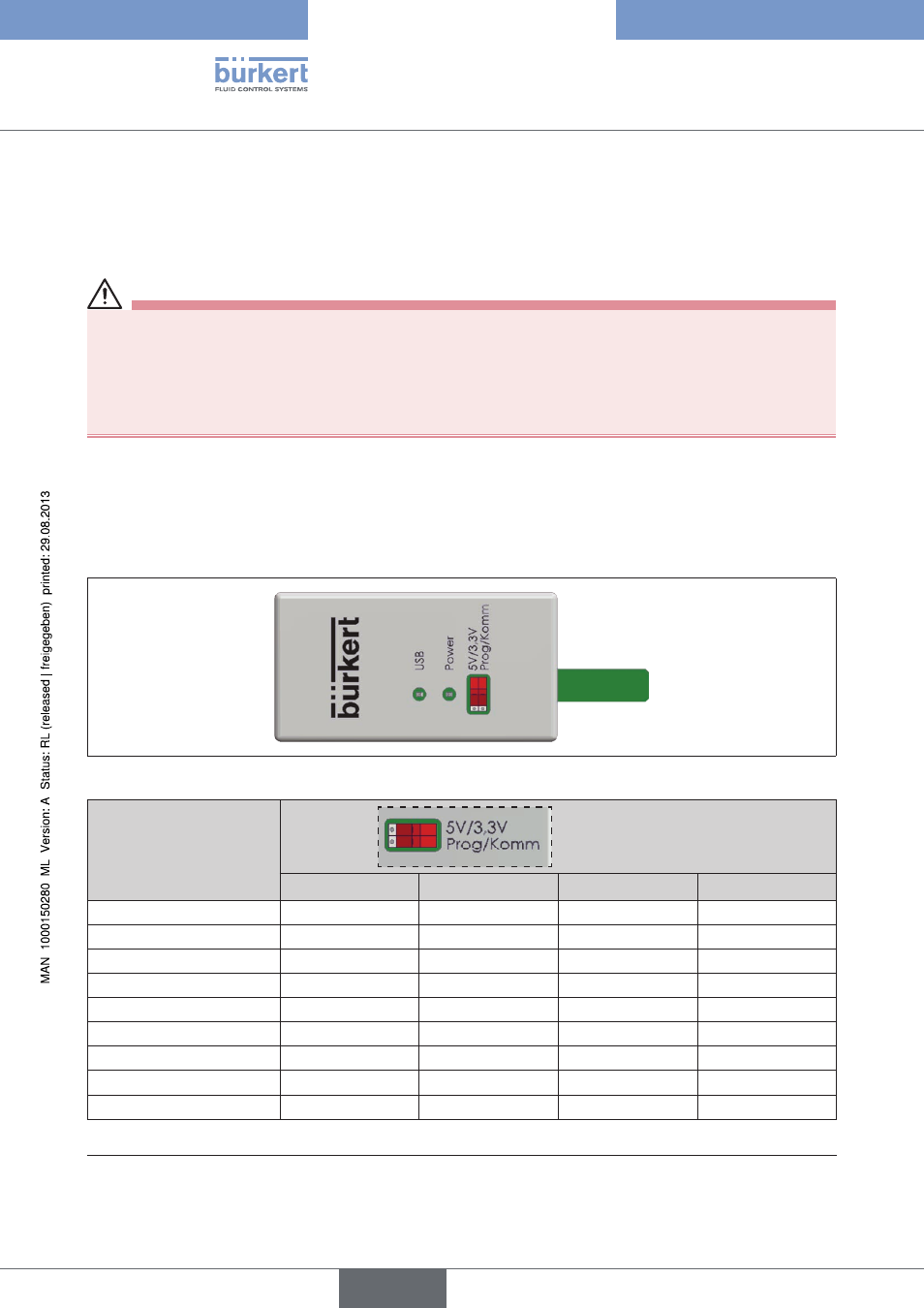

Programmieradapter
Bild 1:
typ
Schalterstellungen
5V
3,3V
prog
1)
Komm
2)
8630
X
X
8635
X
X
8692
X
X
8693
X
X
8694
X
X
8696
X
X
8791
X
X
8792
X
X
8793
X
X
Schaltstellungen des Programmieradapter
Tabelle 1:
Die Schalterstellung „Prog“ wird von der PC Software „Update Tool“ angefordert.
1)
Die Schalterstellung „Komm“ ist die erforderliche Grundeinstellung (typenunabhängig).
2)
USB interface
deutsch
