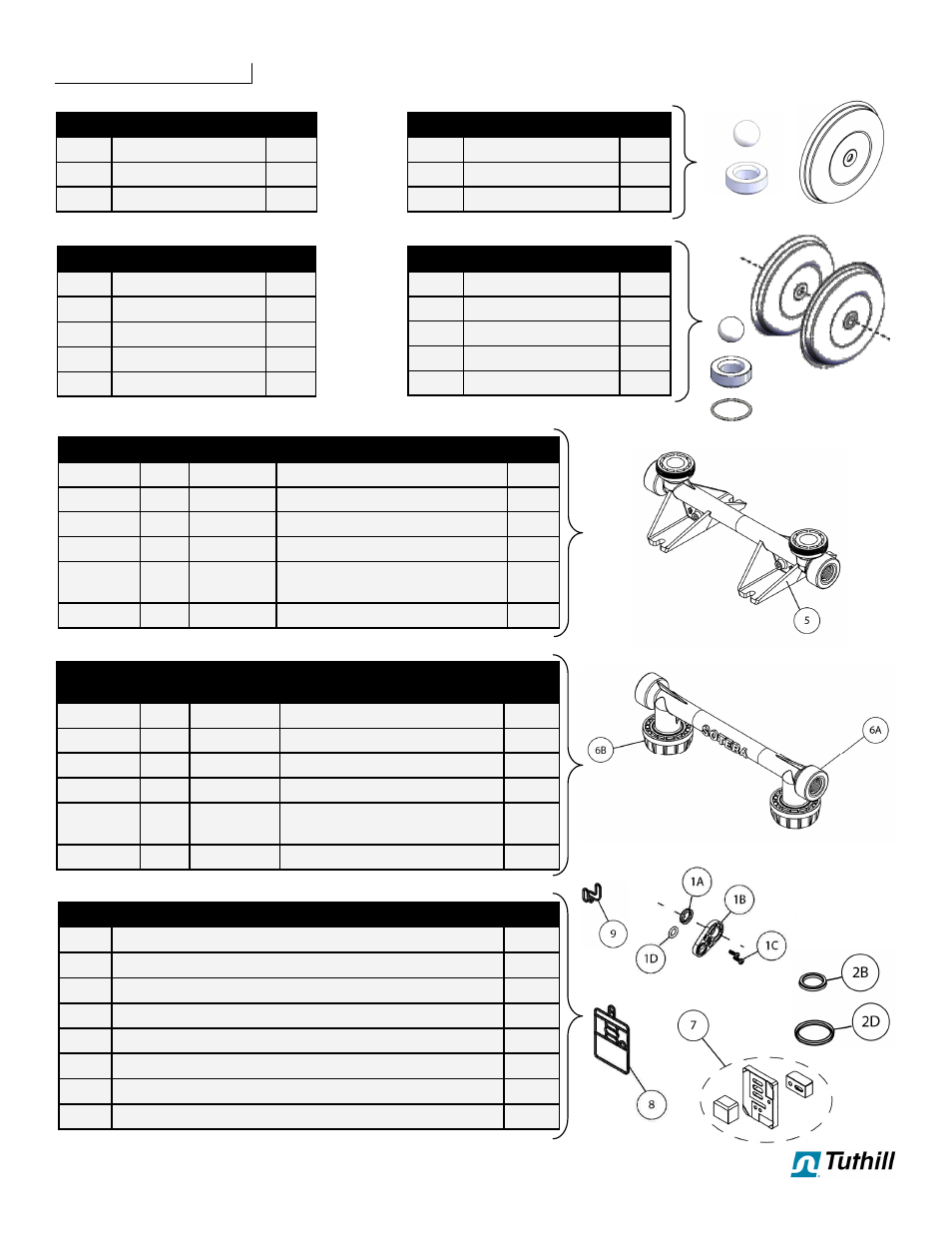

Sätze und Ersatzteile
Teil
Beschreibung
Menge
20
Membrane, Santoprene®
2
30
Kugel, Santoprene®
4
40
Sitz, Santoprene®
4
KITS05SSS Flüssigkeitsabschnitt-Satz
Teil
Beschreibung
Menge
20
Membrane, HYTREL®
2
30
Kugel, HYTREL®
4
40
Sitz, HYTREL®
4
Teil
Beschreibung
Menge
20
Membrane, PTFE
2
30
Kugel, PTFE
4
40
Sitz, Polypropylen
4
*
Membranstützplatte
2
*
O-Ring, PTFE
4
KITS05TTP Flüssigkeitsabschnitt-Satz PTFE®, PP
Teil
Beschreibung
Menge
20
Membrane, PTFE
2
30
Kugel, PTFE
4
40
Sitz, PVDF
4
*
Membranstützplatte
2
*
O-Ring, PTFE
4
* Teil nicht numeriert/abgebildet
Einlasssätze
SATZ
Teil
Menge
KITS05NIP
5
1
KITS05NID
5
1
KITS05NIF
5
1
Werkstoff
Polypropylen
Actetal, für Masseanschluss geeignet
PVDF
Beschreibung
Einlass
Einlass
Einlass
KITS05BIP
5
Einlass
Polypropylen BSPP
1
KITS05BID
5
Einlass
Für Masseanschluss geeignetes Acetal
1
KITS05BIF
5
Einlass
PVDF BSPP
1
SATZ
Teil
Menge
KITS05NOP
6
1
KITS05NOD
6
1
KITS05NOF
6
1
Werkstoff
Polypropylen
Actetal, für Masseanschluss geeignet
PVDF
Beschreibung
Auslass
Auslass
Auslass
KITS05BOP
6
Auslass
Polypropylen BSPP
1
KITS05BOD
6
Auslass
Für Masseanschluss geeignetes
Acetal BSPP
1
KITS05BOF
6
Auslass
PVDF, BSPP
1
Auslasssätze
Teil
Beschreibung
Menge
1A
Nutring, Buna-N, 1/2 x 3/4 x 1/8 Zoll **
2
1D
O-Ring, Buna-N, 2 - 110
2
2B
Nutring, Urethan, 3/4 x 1 x 1/8 Zoll **
1
2D
Nutring, Urethan, 1 - 3/16 x 1 - 7/16 x 1/8 Zoll **
1
7
Keramik
1
8
Spurdichtung, Hauptventil, Buna-N
1
9
Spurdichtung, Vorsteuerventil, Buna-N
1
*
Schmierfettpaket
1
KITS05AVA Luftventilbaugruppen-Satz
* Teil nicht numeriert/abgebildet
**Einbauausrichtung beachten, Seite 8
* Teil nicht numeriert/abgebildet
KITS05HHH Flüssigkeitsabschnitt-Satz HYTREL®
KITS05TTF Flüssigkeitsabschnitt-Satz PTFE®, PVDF
