4
Totalisateur

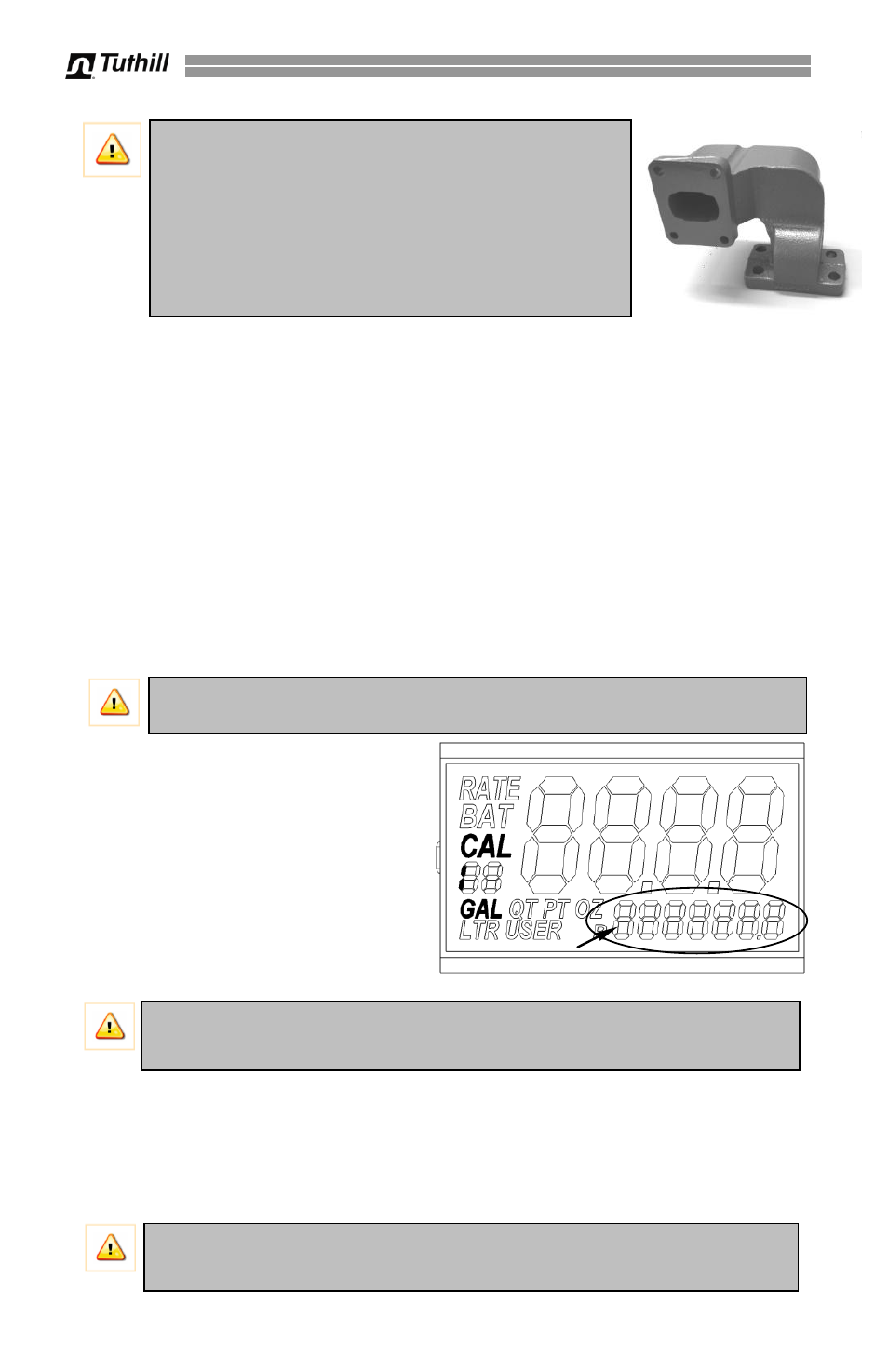

Calibrage du compteur
Le calibrage du compteur est nécessaire après l ’installation, un démontage, une usure
significative ou avec un fluide d ’une viscosité différente. Le calibrage doit être réalisé entre 23 et
151 l/min (6 et 40 gal/min). Le calibrage du compteur peut être facilement modifié en suivant la
procédure prévue. Un récipient d
’un volume CONNU est requis pour la procédure de calibrage.
Pour un compteur numérique de la série 900, un récipient de 20 litres ou plus (ou un récipient de
cinq gallons ou plus) doit être utilisé.
Procédure de calibrage du compteur
L ’unité de mesure et de calibrage est configurée en trois étapes.
1) Choisissez l ’unité de mesure désirée.
2) Remplissez un récipient de volume connu du fluide désiré.
3) Entrez le volume de fluide débité.
Avant le calibrage, l ’unité doit être en mode étalonnage. Appuyez simultanément sur les boutons
CAL et TOTAL pendant cinq secondes pour passer en mode d
’étalonnage.
1) L
’unité sélectionne par défaut la
dernière unité de mesure utilisée.
2) Appuyez et relâchez le bouton TOTAL
pour choisir entre les unités de
mesure disponibles.
3) Appuyez et maintenez le bouton CAL
pendant deux secondes pour passer à
l
’étape suivante.
4) Si le compteur n ’est pas touché
pendant deux minutes ou si le bouton
RESET est appuyé, l
’unité sort
automatiquement du mode étalonnage
et ignore tout changement en volume.
1) CAL 2 est affiché.
2) Commencez à déverser le fluide dans le récipient.
3) FILL commence à clignoter lorsque le débit du fluide est détecté.
4) Déversé le volume désiré de fluide ; arrêtez l ’écoulement dès que le niveau souhaité est
atteint.
5) Appuyez et maintenez le bouton CAL pendant deux secondes pour passer à l
’étape
suivante.
IMPORTANT !
Le déversement dans un récipient de volume connu permet à l’unité
de calculer automatiquement la valeur d’extrapolation interne pour compenser les
viscosités du fluide et le débit du système.
IMPORTANT ! Si le compteur n’est pas touché pendant deux minutes ou si le bouton
RESET est appuyé, il sort automatiquement du mode étalonnage et ignore tout fluide
déversé.
IMPORTANT ! Si vous avez acheté ce compteur dans un
« kit », la base de la bride du compteur est percé de quatre
trous.
Ceci permet de l’utiliser avec les pompes des séries
300 et 700. Alignez le support du compteur pour
l’installation et insérez les boulons dans les deux trous
alignés avec les orifices correspondants de la sortie de la
pompe. Lorsque le support du compteur est bien boulonné,
insérez les deux bouchons dans les trous non utilisés pour
éviter l’infiltration de l’humidité.
IMPORTANT ! Pendant le calibrage, les totalisateurs n’augmenteront pas de
valeur.
