J&M GC-24T Manual User Manual
Page 21

20

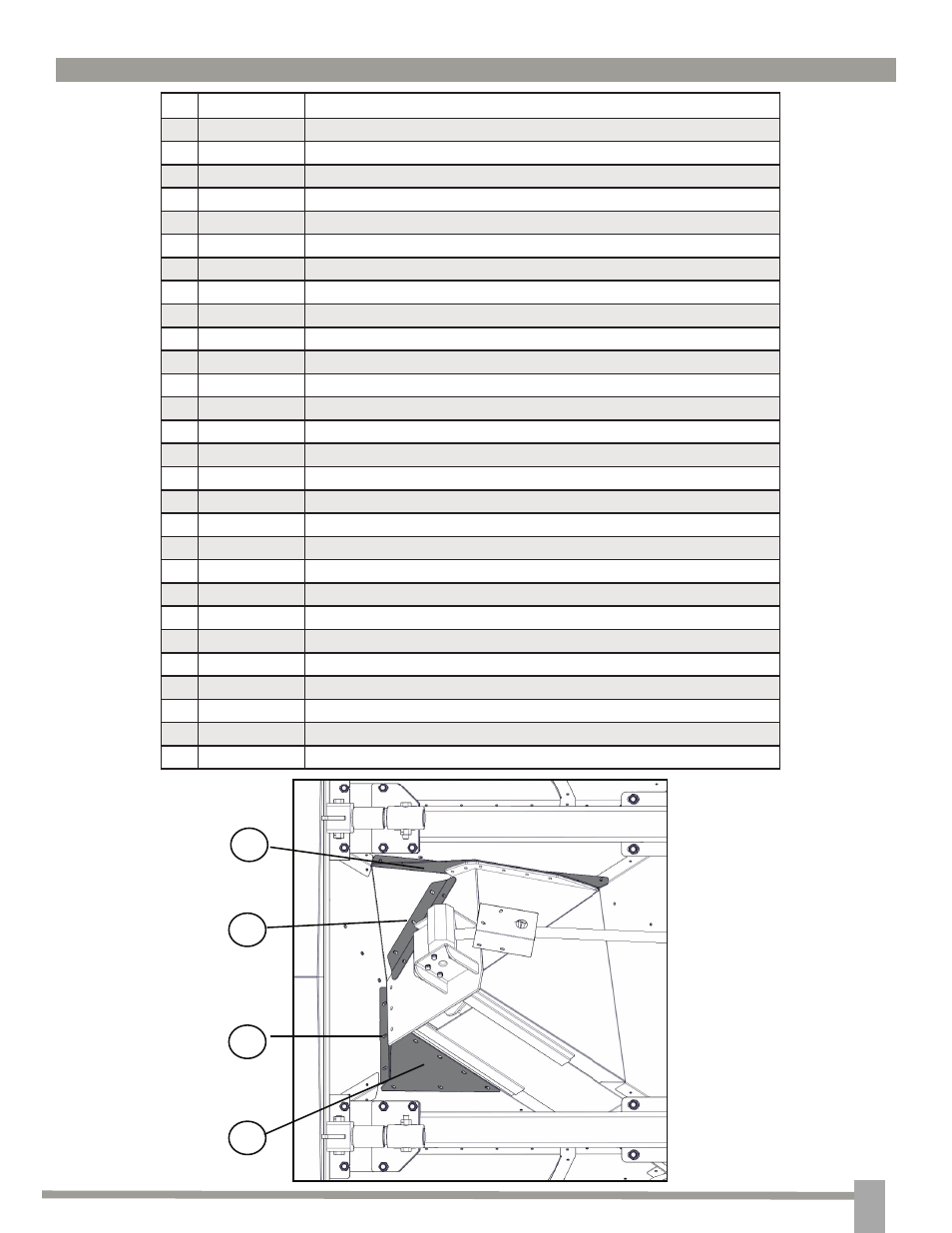

LOWER AUGER & TUBE ASSEMBLY
#
Part. No.
Description
1
JM0003064
1” X 3” Cotter Pin
2
JM0001816
1” X 3.4” Clevis Pin
3
JM0000076
Inner Gate GC24t
4
JM0018523
2” x 36” Welded Cylinder
5
JM0002100
1/2”-13 x 1-1/2” Gr5 Z Hex Bolt
6
JM0002124
1/2”-13 Gr5 Z Hex Nut
7
JM0000081
18” Lower Auger Tube Housing
8
JM0016059
1/2” Split Lock Washer
9
JM0017840
130 Deg. Gearbox (see page 27)
10
JM0000083
Gearbox Washer
11
JM0002093
M10-1-1/2” x 25 Gr8.8 YZ SF Hex Bolt
12
JM0002154
M10-1-1/2” Gr8.8 YZ SF Hex Nut
13
JM0016842
S-Cap Yellow - 1/2” ID x 1-1/4” x 0.065
14
JM0000079
Indicator Rod
15
JM0018425
GC24T 18 in. Lower Auger
16
JM0002116
M16-2 x 45 Gr8.8 YZ Hex Bolt
17
JM0002164
M16-2 Gr8.8 YZ Nylon Locking Hex Nut
18
JM0016377
1.75” Pivot Pin
19
JM0002111
1”-8 x 6” Gr5 Z Hex Bolt
20
JM0000093
2.5” Drive Dog Weldment, 18”
21
JM0002149
1”-8 Gr5 Z Centerlock Hex Nut
22
JM0000090
18” Auger Hanger
23
JM0009756
1/8” NPT
24
JM0016841
2-1/2” ID Bronze Bushing
25
JM0000095
Gearbox Top Plate
26
JM0000096
Gearbox-Inside Sheddar Panel Splice Plate
27
JM0000097
Gearbox-Rear Slope Splice Plate
28
JM0000098
Gearbox-Auger Side Slope Splice Plate
28
27
26
25
