Cilindros de
efecto único
Piezas de repuesto
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tel.: 888-332-6419 * Fax: 816-891-6599
Correo electrónico: [email protected] Sitio web: www.bvahydraulics.com
MODELO: H0203
Nota: No todos los componentes de la bomba tienen reemplazo, pero se ilustran a modo de referencia práctica de la ubicación
y la posición que ocupan en la secuencia del conjunto.
20

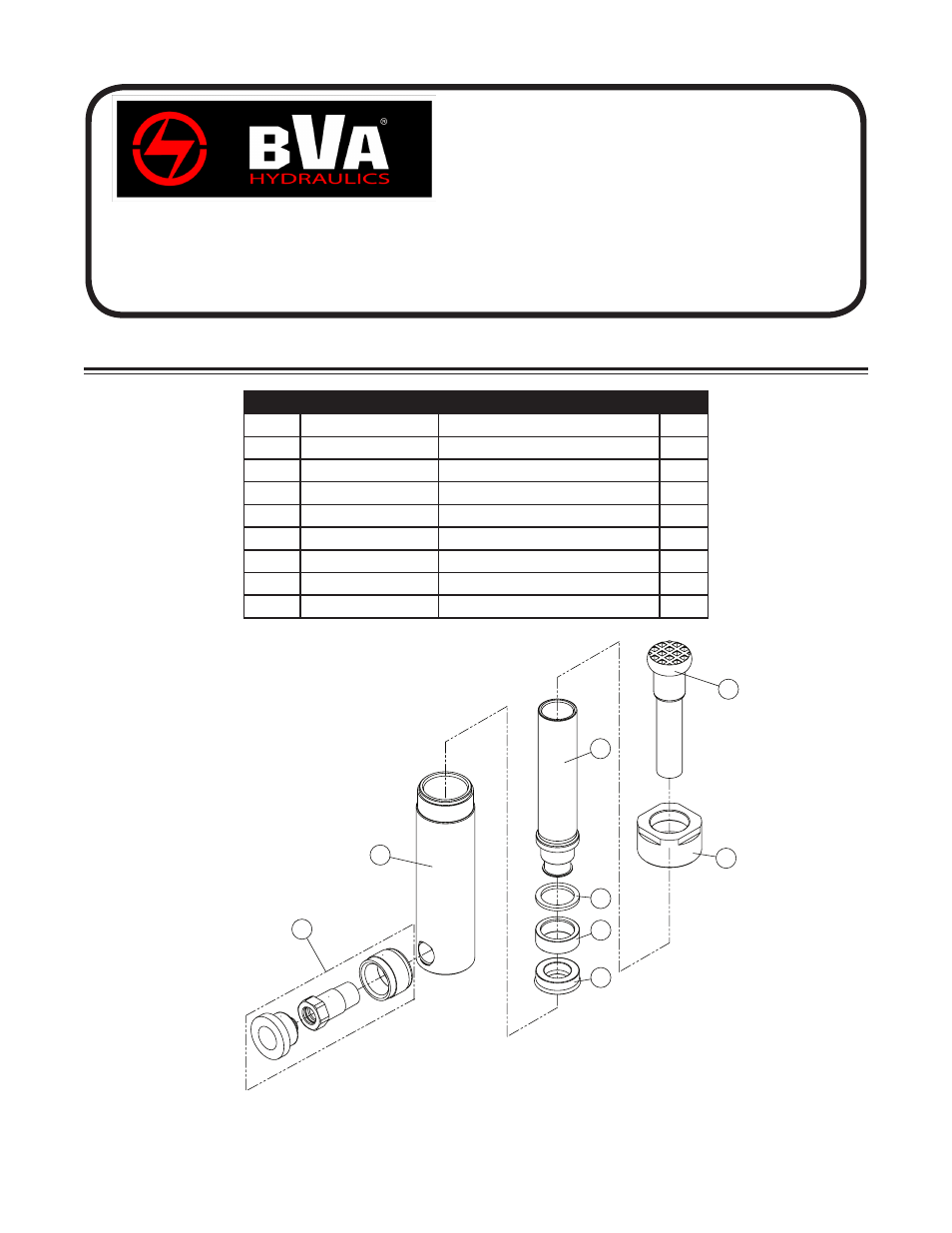

Elem. N.º de pieza Descripción Cant.
1 120-3-1100-406 Conjunto del tornillo de extensión 1
2 H02-6-1804-109 Rodamiento superior 1
3 N/A Cilindro 1
4 N/A Ariete 1
5 * Rodamiento 1
6 * Anillo de respaldo 1
7 * Copa en U 1
8 B694M Acoplador 1
(*) H02-3-9901-109 Kit de aislamiento 1
4
1
2
6
5
7
8
3
(*) indica que los elementos solo están incluidos y disponibles como
parte del kit de aislamiento.
