13
Vérins à
effet simple
Pièces de rechange
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tél. : 1 888 332-6419 * Télécopieur : 816-891-6599
Courriel : [email protected] Site Web : www.bvahydraulics.com
MODÈLE : H0203

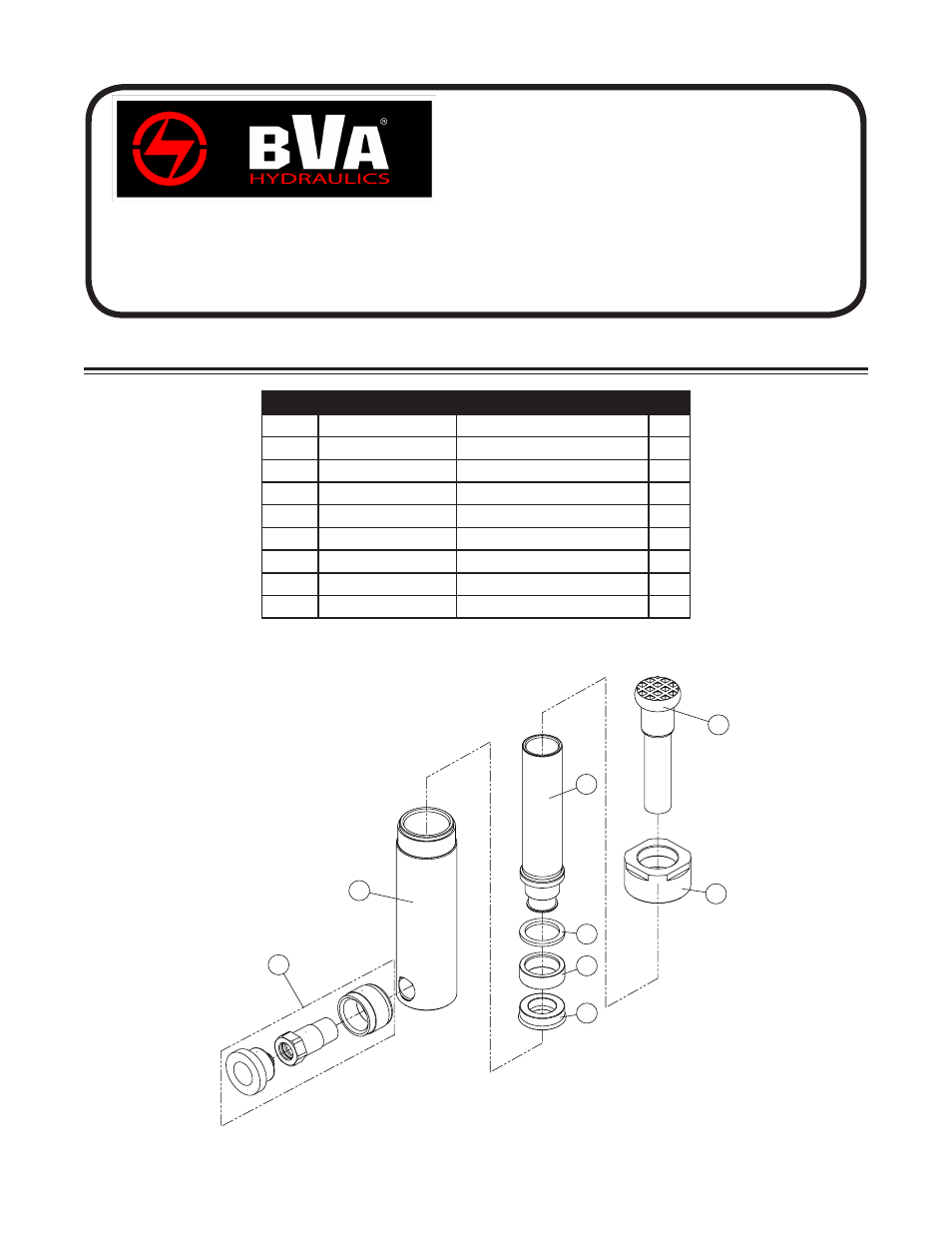

Remarque : Ce ne sont pas toutes les pièces de la pompe qui peuvent être remplacées, mais elles sont illustrées pour montrer
leur emplacement ainsi que leur position pour l’assemblage.
Pièce Numéro de pièce Description Qté.
1 120-3-1100-406 Ensemble de vis de rallonge 1
2 H02-6-1804-109 Palier supérieur 1
3 N/A Vérin 1
4 N/A Vérin 1
5 * Palier 1
6 * Anneau de rechange 1
7 * Joint en coupelle 1
8 B694M Raccord 1
(*) H02-3-9901-109 Ensemble de joints 1
4
1
2
6
5
7
8
3
(*) Ce symbole indique les pièces qui font partie de la trousse de
joints et ne peuvent être commandées autrement.
