ABUS TV8760 User Manual
Page 37
37

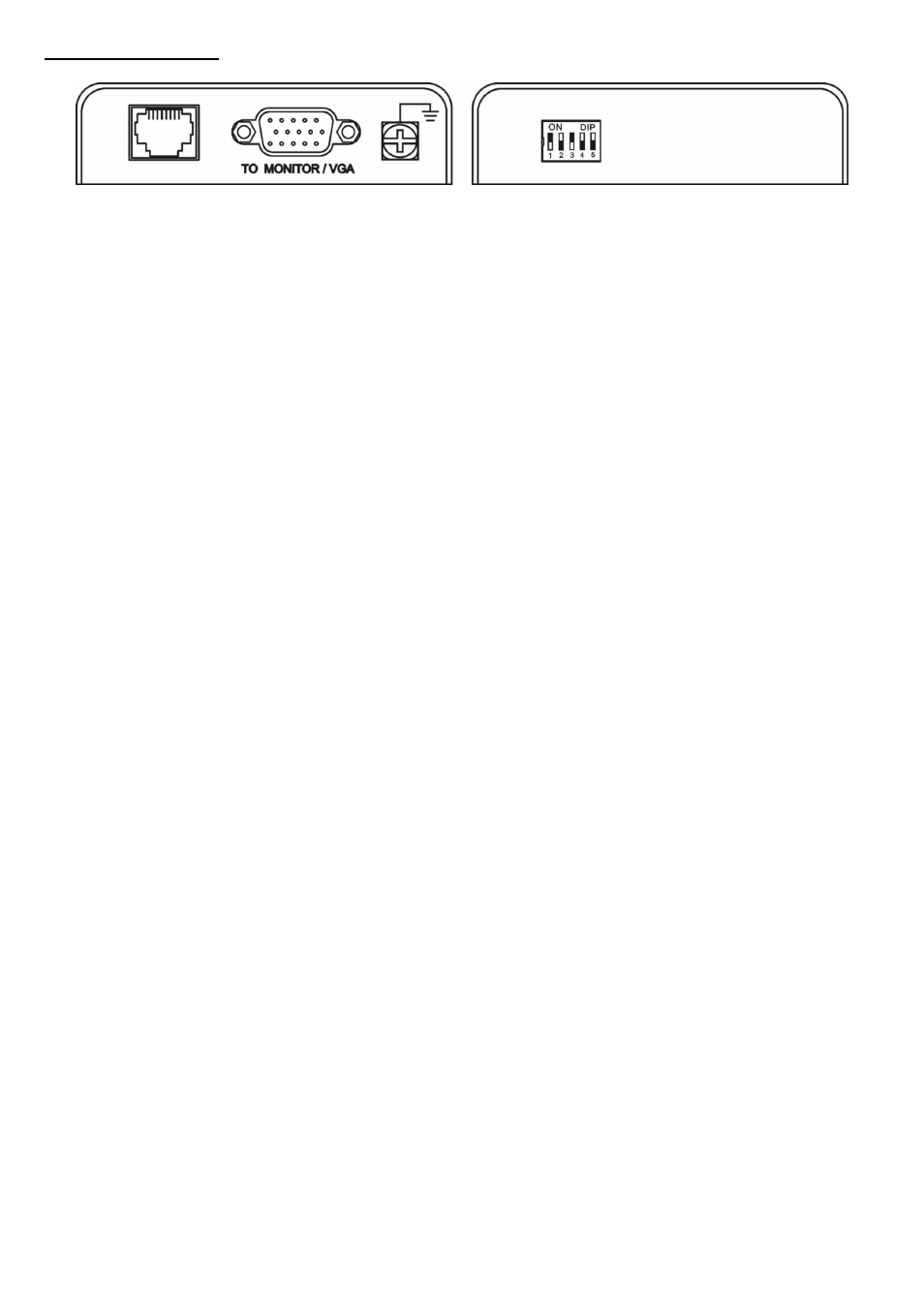

Ontvangermodule Voorkant
Ontvangermodule Achterkant
4. Aansluitschema TV8760 (vervolg)
Aansluitingen op de ontvangermodule
RJ-45: :
Ingang voor de overdracht van het videosignaal over een CAT 5 STP kabel
TO
MONITOR/VGA:
uitgang voor het VGA signaal
Let erop dat u de aansluitkabel zover mogelijk uit de buurt van onder spanning staande draden legt, aangezien dit in uitzonderlijke
gevallen tot interferentie (slechte beeldkwaliteit) leidt.
