28

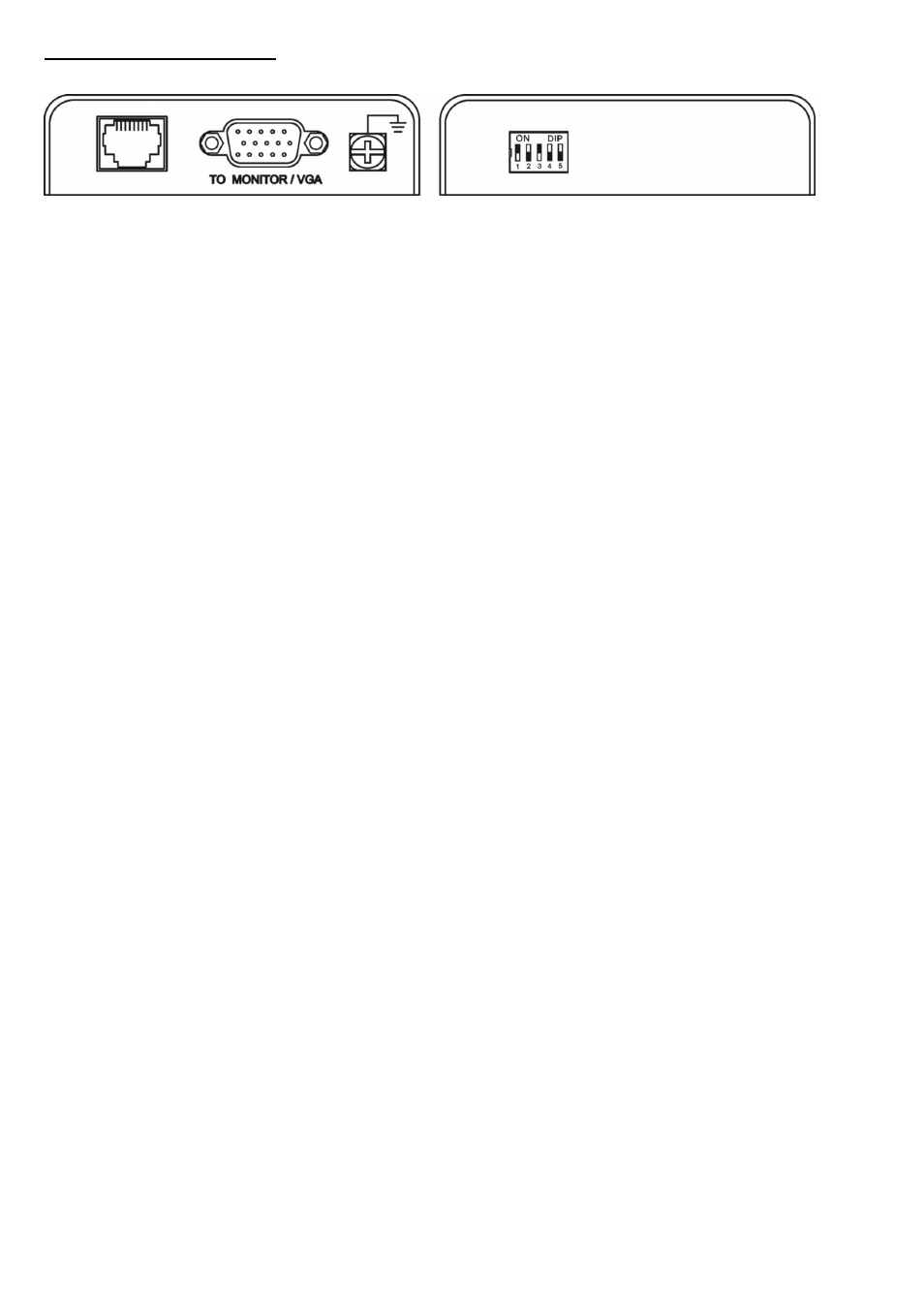

Vista anteriore del modulo di trasmissione

Vista posteriore del modulo di trasmissione

4. Schema di collegamento TV8760 (continua)





Collegamenti sul modulo trasmissione

TO MONITOR/VGA:

Ingresso per i segnali video VGA


RJ-45

Uscita per la trasmissione del segnale video completo mediante cavo CAT 5 STP
